10

Подключение устройств

Установка аппарата

Примечания

●

Прежде чем окончательно установить аппарат, временно соедините проводку и убедитесь в том, что все
соединения выполнены правильно и что аппарат работает надлежащим образом.

●

Чтобы  обеспечить  правильную  установку,  используйте  прилагаемые  крепежные  детали.  Применение
несанкционированных деталей может стать причиной неполадок.

●

Если установка требует сверления отверстий или внесения каких-либо иных изменений в конструкцию
автомобиля, то обратитесь за консультацией к ближайшему дилеру.

●

Устанавливайте аппарат там, где он не будет мешать водителю и не причинит травм пассажирам в слу-
чае резкой остановки, например, при аварийном торможении.

●

Не устанавливайте дисплей в позиции, где он будет мешать обзору водителя или препятствовать рабо-
те воздушных подушек безопасности Вашего автомобиля.

●

Полупроводниковый лазер может выйти из строя в случае перегрева, поэтому не устанавливайте аппа-
рат в сильно нагреваемых местах, например, рядом с выпускной отдушиной обогревателя.

●

Если  угол  установки  превышает  30

0

от  горизонтали,  аппарат,  вероятно,  не  сможет  обеспечить  опти-

мальное качество работы.

●

Провода не должны закрывать зону, показанную на ри-
сунке ниже. Это необходимо для свободного рассеива-
ния тепла от усилителей.

●

При монтаже блока скрытой установки позаботьтесь о
том,  чтобы  ни  один  из  проводов  не  был  защемлен
между  блоком  скрытой  установки  и  металлоконструк-
циями или установочной арматурой.

●

Не  устанавливайте  блок  скрытой  установки  поблизости  от  выпускной  отдушины  обогревателя,  где  он
может подвергаться неблагоприятному воздействию тепла, или рядом с дверью, где на него могут по-
падать дождевые брызги.

●

Если  блок  скрытой  установки  устанавливается  в  пассажирском  отделении,  надежно  прикрепите  его,
чтобы он не высвободился во время движения автомобиля и не стал причиной травмы или несчастно-
го случая.

●

Если  блок  скрытой  установки  устанавливается  под  передним  сиденьем,  то  позаботьтесь  о  том,  чтобы
он не мешал перемещению этого сиденья.
Тщательно проложите все провода и кабели в обход механизма перемещения сиденья, чтобы механизм
не мог зацепить или защемить их и вызвать короткое замыкание.

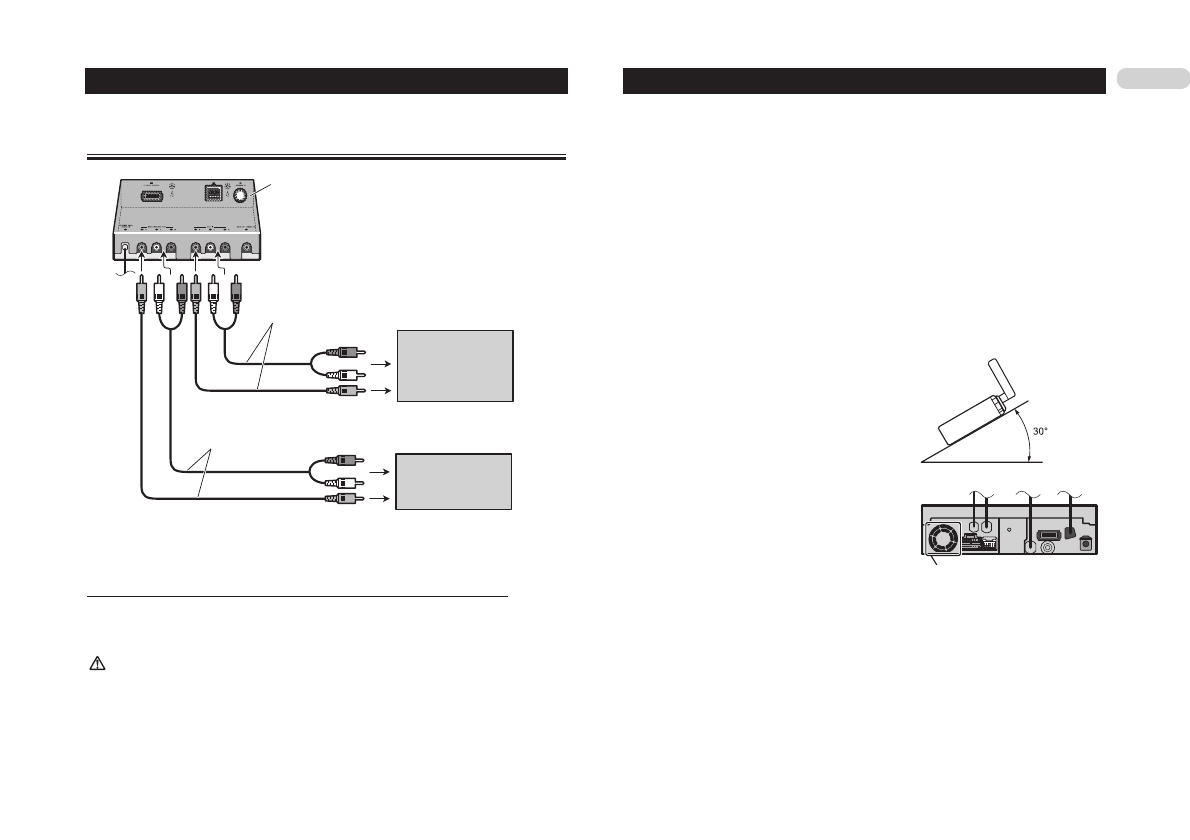

Подключение внешнего видеокомпонента и дисплея

Блок скрытой установки

Кабель RCA (продается отдельно)

К аудиовыходу

Внешний видеокомпонент
(продается отдельно)

К видеовыходам

Кабель RCA
(продается отдельно)

К аудиовходам

Дисплей с входными
разъемами RCA

К видеовходу

●

В  случае  подключения  внешнего  видеокомпонента  необходимо  задать  параметр  «AV
INPUT» [Входной аудио/видеосигнал] в меню «SETUP» [Настройка].

При использовании дисплея, подключенного к тыловому видеовыходу

Тыловой  видеовыход  данного  аппарата  предназначен  для  подключения  дисплея,  дающего
пассажирам задних сидений смотреть видеоматериалы с дисков DVD или Video CD.

ПРЕДУПРЕЖДЕНИЯ:

●

НИКОГДА  НЕ  устанавливайте  дисплей  в  таком  месте,  которое  дает  возможность  во-
дителю смотреть видеоматериалы с дисков DVD или Video CD во время вождения ав-
томобиля.

●

НИКОГДА НЕ подключайте тыловой аудиовыход («REAR MONITOR OUT») к приобретенно-
му отдельно усилителю.

Не закрывайте эту зону
