Установка/Подключение

Установка/Подключение

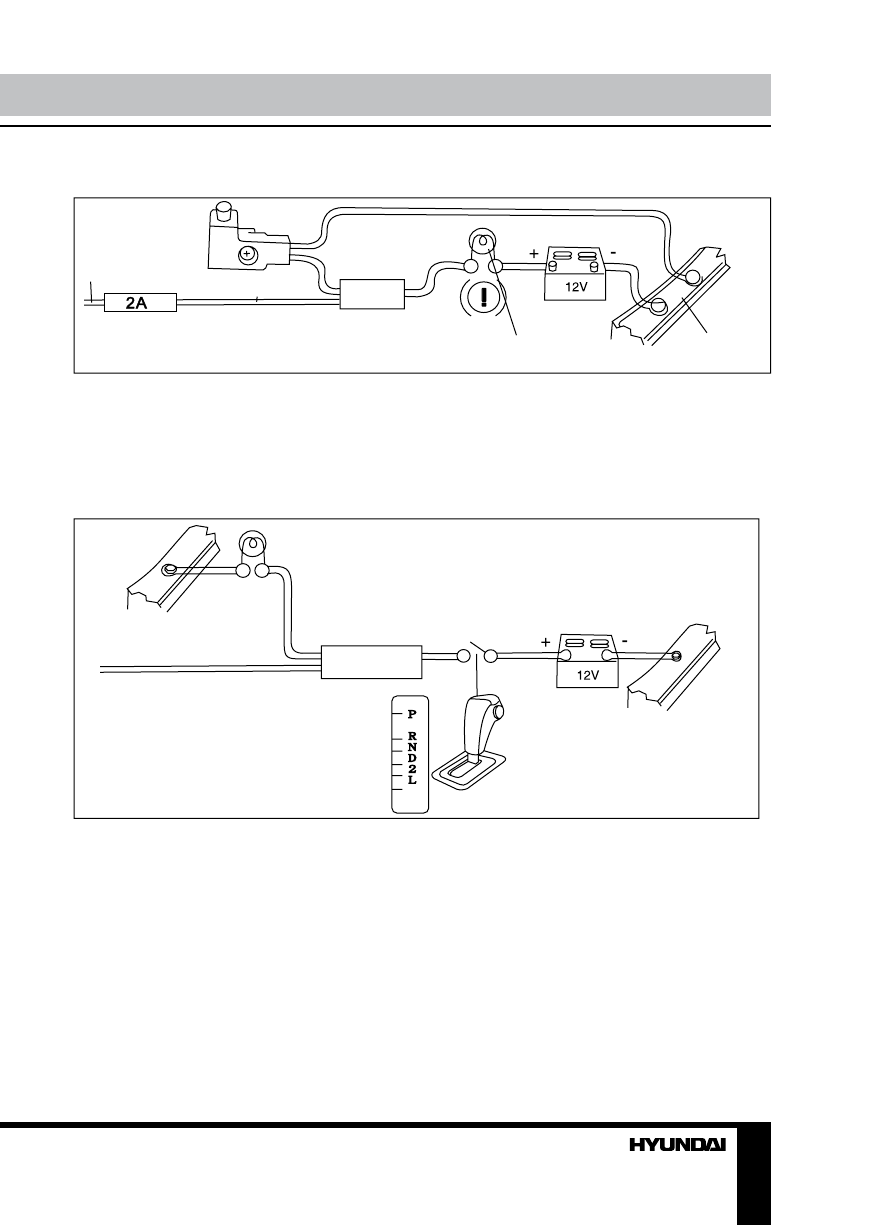

Подключение парковочного провода

Контакт
парковочного
тормоза

Световой индикатор
ручного тормоза

Кузов

Аккумулятор

Коричн. провод

Если парковочный провод подсоединен к ручному тормозу, наличие видеоизображения

на дисплее будет зависеть от движения автомобиля, настроек системы и подключенных ис-
точников видео. При движении автомобиля вперед при воспроизведении видеодиска на дис-
плее отобразится предупредительная надпись, картинка будет отсутствовать; это позволит
водителю не отвлекаться от управления автомобилем.

Подключение провода фонаря заднего хода

(для работы камеры заднего вида)

Кузов

Кузов

Провод камеры заднего вида

Фонарь заднего хода

Коробка передач

Розовый провод

Аккумулятор

Если подключена камера заднего вида, при движении автомобиля задним ходом устрой-

ство автоматически переключится в режим камеры заднего вида. При окончании движе-
ния задним ходом устройство вернется в исходный режим.

Провод Key (1/2) и провод заземления рулевого управления

Данные провода предназначены для подключения пульта управления на рулевом колесе

(если он имеется в автомобиле). Более подробно подключение описано в инструкции по
эксплуатации к пульту управления или к автомобилю.

Провод подсветки кнопок (illumination)

Необходимо подключить провод к лампам габаритных огней автомобиля. Подсветка

передней панели активна при включенных габаритных огнях автомобиля.
