66

VZ509E

Р

усский

Руководство

пользователя

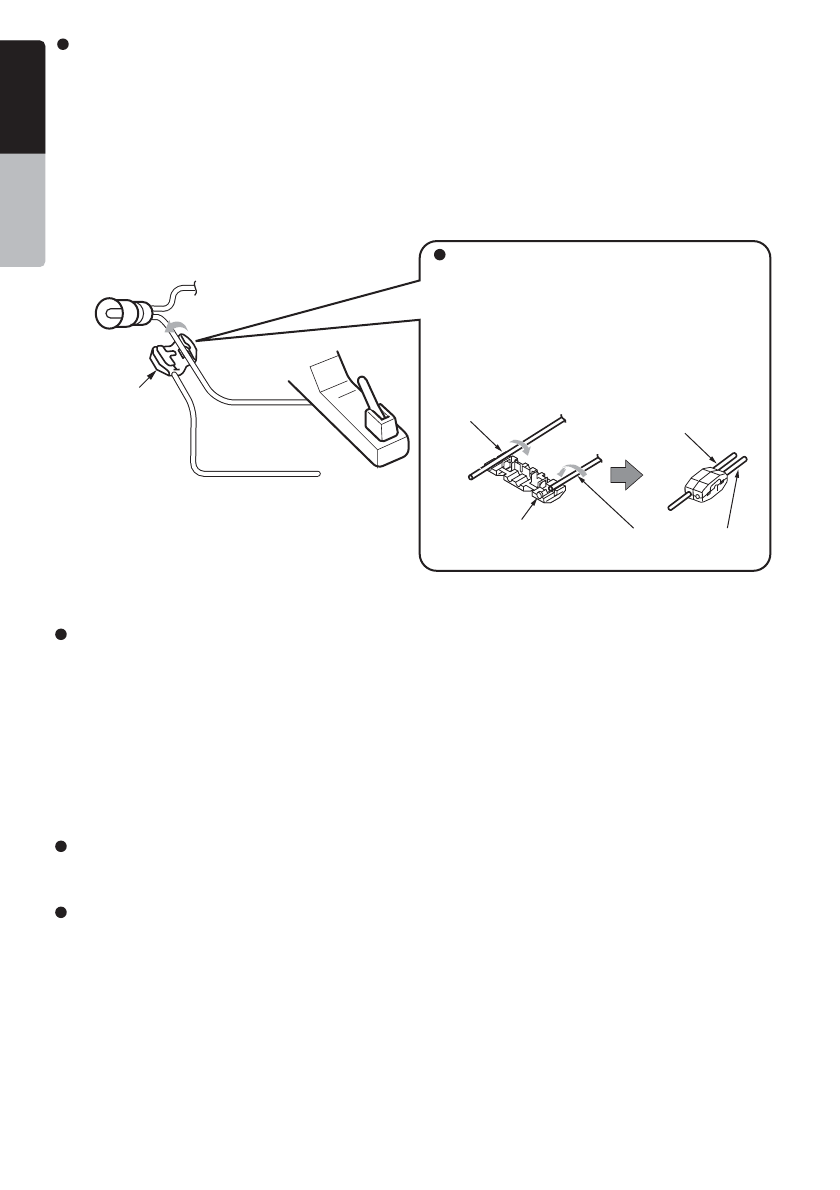

Индикатор стояночного тормоза

⊕

провод к аккуму-

ляторуy

Электрический
тройниковый
сросток

провод сигна-
ла стояночного
тормоза

провод стояночного тормоза
(светло-зеленый)

Как подсоединить электрический тройни-
ковый сросток

Стояночный
          тормоз

провод сигнала
стояночного тормоза

провод сигнала
стояночного тормоза

Зажим

провод стояночного тор-
моза (светло-зеленый)

     Подсоединение провода стояночного тормоза

Подключите провод к корпусу индикатора стояночного тормоза на панели измерительных приборов.

Примечания:

•

Подключение провода стояночного тормоза к заземлению фонаря позволяет Вам просматривать
видеозаписи при включении стояночного тормоза.

• Если провод стояночного тормоза не подсоединен, монитор не будет показывать видеоизображения.
• Если на экране появляется сообщение «

Audio Only

» (только звук) сразу же после включения акселератора

автомобиля, отключите стояночный тормоз, соблюдая осторожность, а затем включите стояночный
тормоз вновь.

1. Вставьте провод сигнала стояночного тормоза

в зажим и зажмите его в направлении,
указанном стрелкой.

2. Проложите провод сигнала стояночного тор-

моза и зажмите его в направлении, указанном
стрелкой.

Подсоединение дополнительного оборудования

    Подсоединение автомобильной камеры заднего обзора

Автомобильная камера заднего обзора может подключаться к терминалу видеовхода камеры
заднего обзора Rear Vision Camera с помощью кабеля типа RCA. Подробнее см. в инструкции по
эксплуатации камеры заднего обзора.

Примечания:

• Обязательно подсоедините разъем задней передачи к соответствующему разъему автомобиля.

• Подсоедините камеру заднего обзора к кабелю типа RCA; в противном случае экран при включении

задней передачи будет оставаться черным.

• Для подключения камеры заднего обзора к основному блоку требуется внешний источник питания

САА185. (приобретается отдельно).

    Подсоединение навигационной системы (NP509E)

В случае подсоединения навигационной системы воспользуйтесь 13-контактным кабелем из
комплекта поставки NP509E. Подробнее см. в инструкции по эксплуатации навигационной системы.

Сотовый телефон Bluetooth

Воспользуйтесь телефонным адаптером BLT373, подсоединив его к входному звуковому терминалу
AUX2 и проводу глушения от телефона PHONE MUTE. Подробнее см. в инструкции по эксплуатации
BLT373.
