60

VZ509E

Русский

РУКОВОДСТВО

ПО УСТАНОВКЕ

3. ОБЩИЕ УКАЗАНИЯ МЕР
ПРЕДОСТОРОЖНОСТИ

4. МЕРЫ ПРЕДОСТОРОЖ-
НОСТИ ПРИ УСТАНОВКЕ

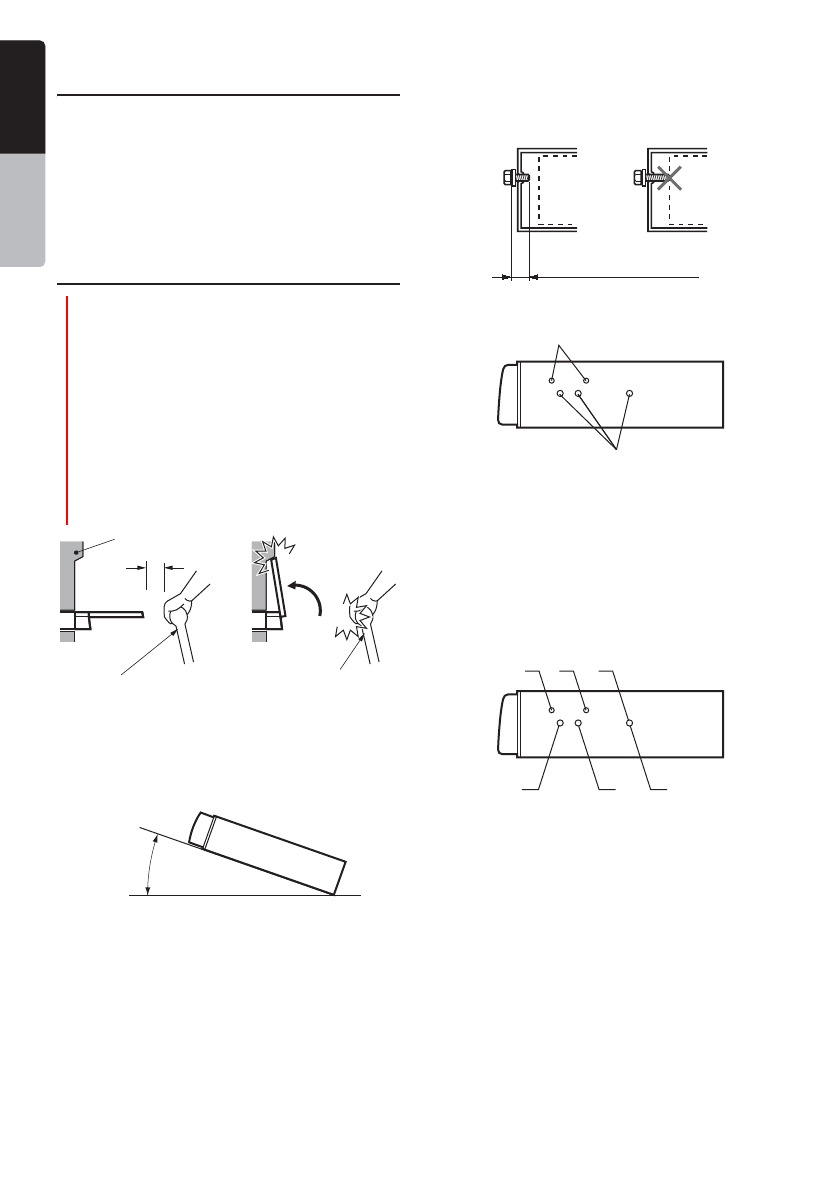

Приборная панель

Р

ис. 2

Рукоятка переклю-
чения скоростей

Max. 30°

Рис. 3

Корпус

Повреждение

Не более 3 мм (винт M4)
Не более 8 мм (винт M5)

Корпус

Рис. 4

М4 х 3 мм макс.

М5 х 8 мм макс.

T

N

N

T

N

T

Рис. 5

• Не открывайте корпус аппарата. Внутри нет

составных частей, подлежащих обслуживанию.
Если Вы что-либо уроните внутрь аппарата во
время установки, обратитесь по месту его
приобретения.

• Прежде, чем приступить к установке аппарата,

подготовьте все необходимые для этого
принадлежности.

• В данной модели применяются направляющие

для установки ЖК панели (оболочная система
установки). В некоторых автомобилях ЖК
панель может упереться в приборную панель
или рукоятку переключения скоростей, и в
результате аппарат будет невозможно
установить. При выборе места для установки
убедитесь в том, что аппарат не мешает ходу
рукоятки переключения скоростей (см. рис. 2).

Рукоятка переключе-
ния скоростей (убеди-
тесь в том, что она не
касается ЖК панели)

• Устанавливайте аппарат под углом не более

30° к горизонтальной плоскости. (См. рис. 3)

• Если Вы собираетесь как-либо доработать

корпус автомобиля, например, просверлить
отверстия, предварительно проконсультируй-
тесь по месту приобретения автомобиля.

• При установке пользуйтесь винтами из

комплекта поставки. Применение других
винтов может привести к неисправности
(см. рис. 4).

Примечания:

•

Для двух верхних отверстий по бокам аппарата
воспользуйтесь винтами из комплекта поставки
(М4 х 3 мм макс.).

•

Аппарат поставляется с монтажными
отверстиями под автомобили Nissan (c
маркировкой N) и Toyota (с маркировкой Т)
(см. рис. 5).
