61
VZ509E
Русский
РУКОВОДСТВО
ПО УСТАНОВКЕ
5.
УСТАНОВКА ОСНОВНОГО БЛОКА
•
Р
азмеры отверстия консоли
Отверстие
182 мм
53 mm
Отверстие
Бандаж
* Данная деталь не входит в
комплект поставки.
Болт с шес-
тигранной
головкой
Приборная панель
Фиксаторы
Отвертка
Универсальный установочный
кронштейн
Фиксаторы
Двойная пружина
Основной Блок
Внешний щиток

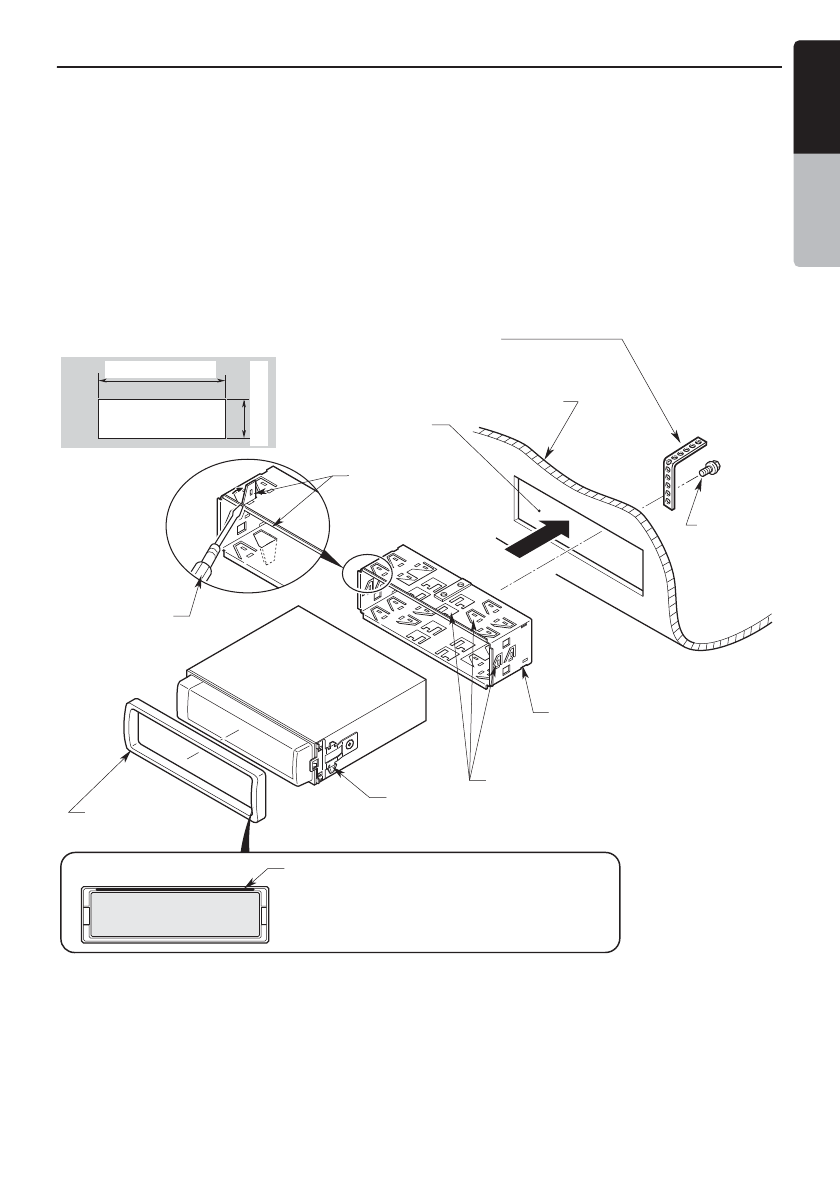

Рис. 6
У
ниверсальный монтаж
1. Поместите универсальный установочный
кронштейн на приборную панель и с
помощью отвертки отогните все фиксаторы
на кронштейне, а затем закрепите их, как
показано на рис. 6.
2. Подключите проводку в соответствии с
указаниями раздела 8 (см. стр. 64).
3. До упора вставьте основной блок в универ-
сальный установочный кронштейн.
4. Наденьте внешний щиток таким образом,
чтобы защелкнулись все крючки.
Примечания:
•
Для некоторых моделей автомобилей требуют-
ся специальные установочные приспособления. За
подробностями обратитесь по месту приобре-
тения аппарата.
•
Надежно закрепляйте передние фиксаторы,
чтобы предотвратить падение основного блока.
Примечание:
Установите внешний щиток таким образом,
чтобы его металлическая часть своей обрат-
ной стороной наделась на переднюю кромку
основного блока.
