63

VZ509E

Русский

РУКОВОДСТВО

ПО УСТАНОВКЕ

6.

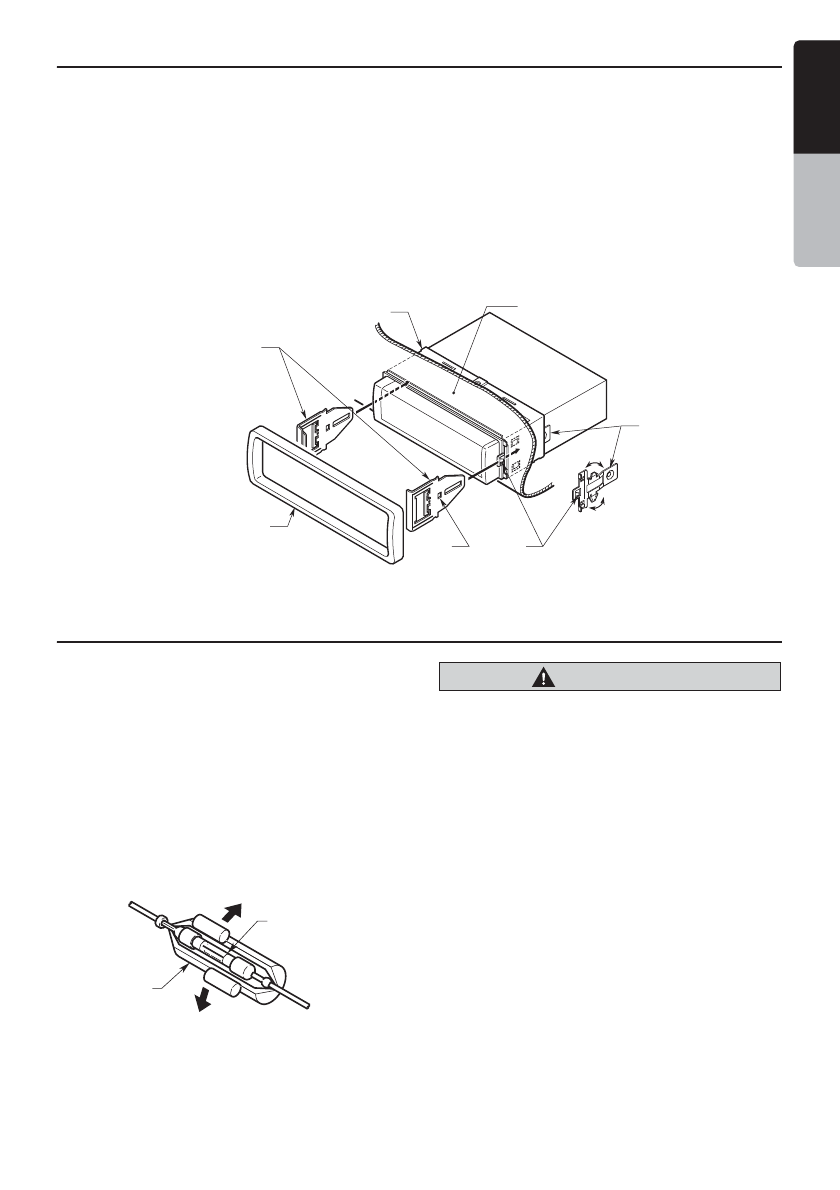

СНЯТИЕ ОСНОВНОГО БЛОКА

7. МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ПОДСОЕДИНЕНИИ

ВНИМАНИЕ

caution

Пос

ле установки предохранителя закрепите

его зажимом или изолентой.

A

B

У

ниверсальный установочный кронштейн

Рис. 9

Основной

     блок

Приборная панель

Пружина

2 съемочных пластины

Внешний щиток

Предохранитель (15 А)

Рис. 10

Держатель
предохранителя

1. Если задняя часть основного блока закреплена

по указаниям рис. 6, отвинтите специальный
винт.

2. Снимите внешний щиток.

3. Вставьте съемочную пластину между пружиной

и универсальным установочным кронштейном,
совместите выступ B пружины с отверстием A
съемочной пластины, а затем выньте основной
блок с помощью съемочных пластин (пластины
должны быть вставлены с обеих сторон.)
(См. рис. 9)

Примечание:

Берегите съемочные пластины. Без них Вы не
сможете снять основной блок

• Прежде чем приступить к подсоединениям,

обязательно выключите аппарат.

• Соблюдайте внимание при прокладке проводов.

Не прокладывайте их рядом с двигателем,
нагревательными трубами и т.п. При перегреве
провода могут испортиться.

• Если перегорает предохранитель, проверьте

правильность подключения. Если все правильно,
то замените предохранитель новым того же
номинала (15 А).

• Чтобы заменить предохранитель, выньте старый

предохранитель из держателя в проводке
питания и вставьте новый (см. рис.10).

Примечание:

•

Существуют различные типы держателей. Не допус-
кайте соприкосновения той стороны, которая идет
на аккумулятор, с другими металлическими
