121

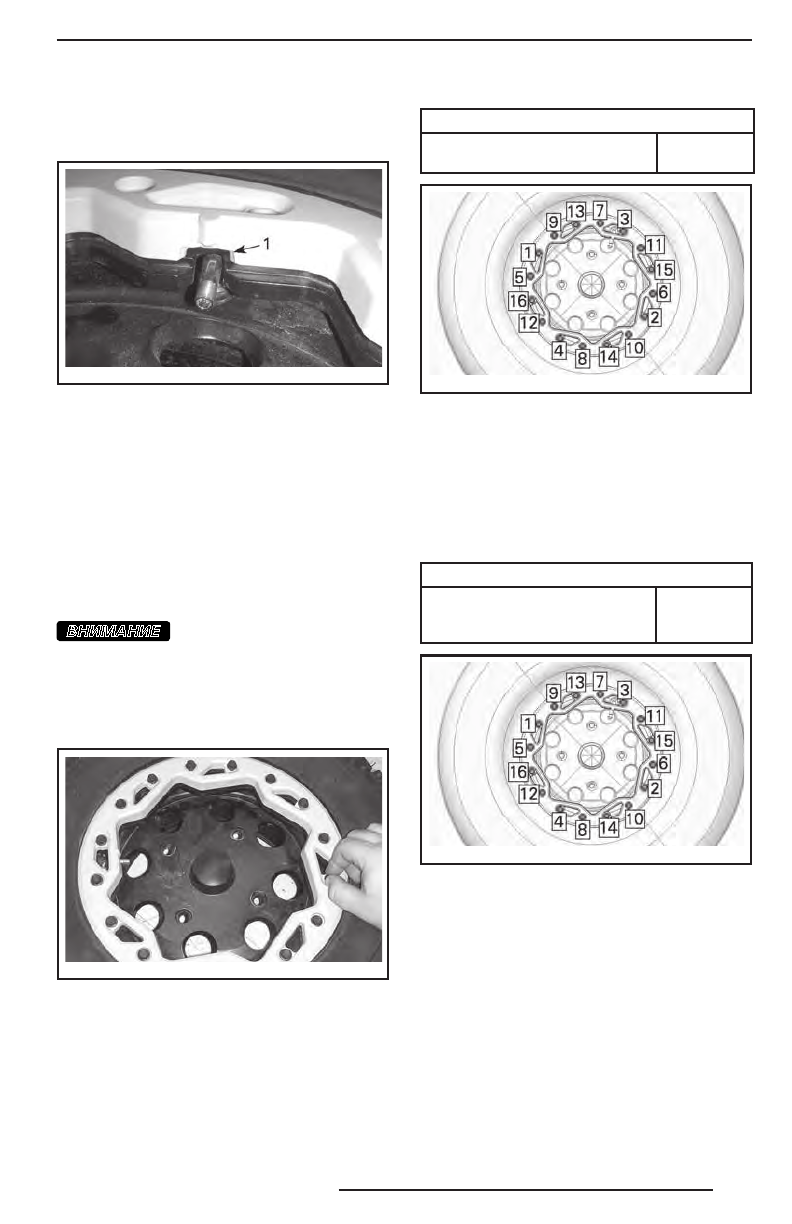

2.  Установите внешнюю часть фиксиру-

ющего кольца на шину. Совместите

вентиль со специальными выборками.

vbs2 010 -007 -003 _a

ТИПОВОЙ ВАРИАНТ
1. Выборка под вентиль в фиксирующем кольце

3.  Чтобы предотвратить заедание вин-

тов,  нанесите  на  них  специальный

состав LOCTITE 767 (ANTISEIZE LU-

BRICANT) (P/N 293 800 070) или ана-

логичный.

4.  Заверните винты крепления фиксиру-

ющего кольца. Чтобы не допустить по-

вреждения резьбы, начинайте завора-

чивать винты от руки.

ВНИМАНИЕ

Для заворачивания вин-

тов крепления фиксирующего кольца

не следует использовать ударный ин-

струмент. При использовании ударно-

го инструмента высока вероятность

повреждения винта или резьбы.

vbs2 010 -007 -004

ТИПОВОЙ ВАРИАНТ

5.  В указанной последовательности затя-

ните винты крепления фиксирующего

кольца рекомендованным моментом.

ПРИМЕЧАНИЕ:

 Чтобы обеспечить рав-

номерное  распределение  давления

на фиксирующее кольцо, затягивайте

винты

на несколько оборотов за один

проход

.

МОМЕНТ ЗАТЯЖКИ

Винты фиксирующего кольца

(ПЕРВЫЙ ЭТАП ЗАТЯЖКИ)

(3 ± 1) Н•м

tbl2011 -00 1-06 8_b

ПОСЛЕДОВАТЕЛЬНОСТЬ ЗАТЯЖКИ

6.  Убедитесь,  что  шина  отцентрована

на колёсном диске. Переставьте шину

при необходимости.

7.  В аналогичной последовательности за-

тяните винты крепления фиксирующе-

го кольца вторым моментом затяжки.

МОМЕНТ ЗАТЯЖКИ

Винты крепления фиксирую-

щего кольца

(ВТОРОЙ ЭТАП ЗАТЯЖКИ)

(8 ± 1) Н•м

tbl2011 -00 1-06 8_b

ПОСЛЕДОВАТЕЛЬНОСТЬ ЗАТЯЖКИ

ПРИМЕЧАНИЕ:

  Наружное  фиксирую-

щее кольцо должно соприкасаться с вну-

тренним фиксирующем кольцом. Фик-

сирующее  кольцо  может  слегка  изо-

гнуться в результате облегания борта

шины. ЭТО НЕ ЯВЛЯЕТСЯ ПРИЗНАКОМ

НЕИСПРАВНОСТИ.
8.  Проверьте зазор между шиной и фик-

сирующим кольцом, он должен быть

одинаковым со всех сторон.

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
