112

!

ПРЕДОСТЕРЕЖЕНИЕ

Не прикасайтесь к вариатору во вре-

мя  работы  двигателя.  Движение

на мотовездеходе со снятой крыш-

кой вариатора не допускается.

!

ПРЕДОСТЕРЕЖЕНИЕ

Прежде  чем  приступить  к  снятию

крышки,  необходимо  дождаться,

пока двигатель остынет. Перед сня-

тием крышки всегда надевайте за-

щитные перчатки.

Установите мотовездеход на ровной гори-

зонтальной площадке. Установите рычаг

переключения передач в положение «P».

Получение доступа к крышке

вариатора

1.  Снимите левое сиденье.
2.  Извлеките девять пластмассовых фик-

саторов, чтобы снять левую боковую

панель консоли.

ПРИМЕЧАНИЕ:

 Для извлечения пласти-

ковых фиксаторов используйте отверт-

ку с плоской рабочей частью, входящую

в комплект возимого инструмента.
3.  Осторожно извлеките панель.
4.  Извлеките  восемь  пластмассовых

фиксаторов,  чтобы  снять  багажное

отделение, расположенное под сиде-

ньем.

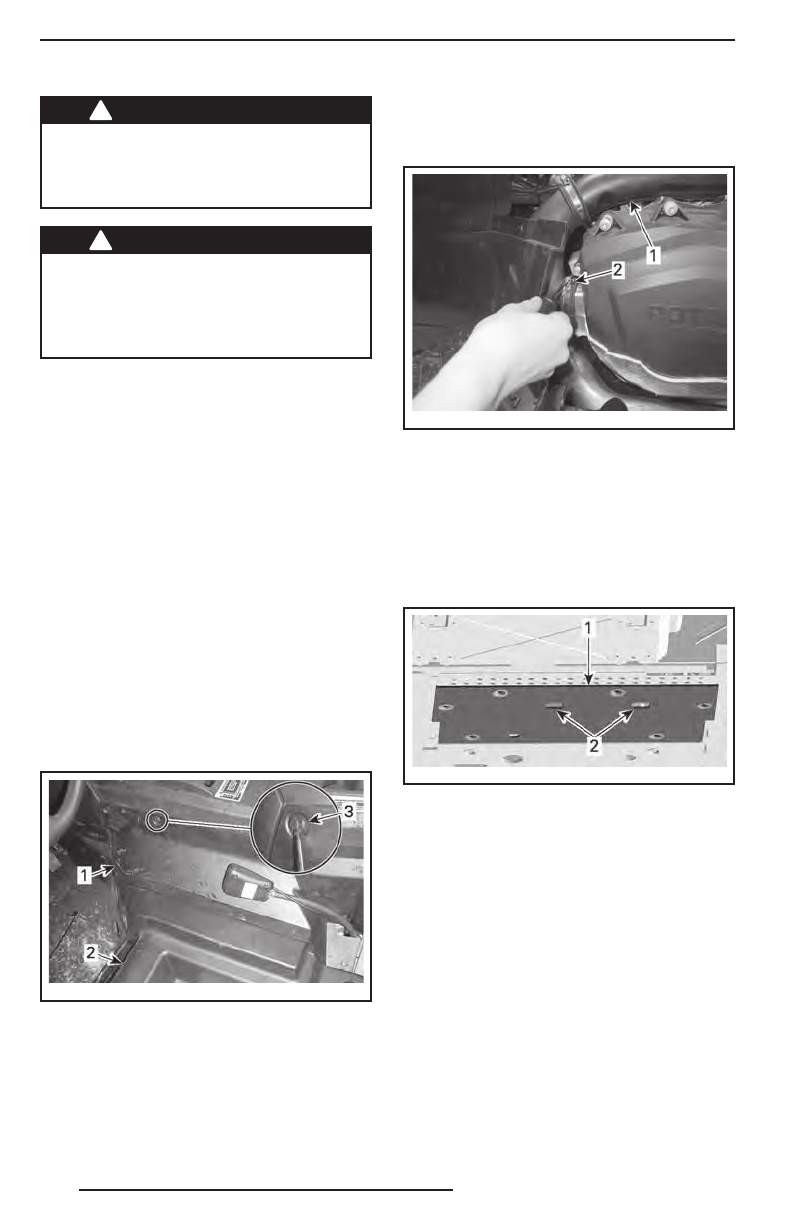

tmo2013-003-047_a

1. Левая панель консоли
2.  В багажном отделении, расположенном под си-

деньем

3. Пластиковый фиксатор

ПРИМЕЧАНИЕ:

 Эта часть останется за-

креплённой на мотовездеходе ремнём

безопасности. Не отсоединяйте.

Снятие крышки вариатора

Отпустите хомут крепления отводяще-

го воздуховода вариатора.

tmo2013-003-049_a

1. Отводящий воздуховод вариатора
2. Хомут

Выверните тринадцать винтов крепле-

ния крышки вариатора.

ПРИМЕЧАНИЕ:

 Доступ к нижним вин-

там крепления крышки вариатора можно

получить через квадратные окна в цент-

ральной части защиты днища.

tmr2 011 -01 5-01 6_a

1. Центральная часть защиты днища
2. Окна доступа

ПРИМЕЧАНИЕ:

  Отворачивайте  верх-

ний центральный винт последним, чтобы

крышка могла держаться на нем во вре-

мя снятия.

ПРИМЕЧАНИЕ:

 Не используйте ударный

инструмент для отворачивания винтов

крепления крышки вариатора.
Снимите  крышку  вариатора  и  её  про-

кладку.

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
