110
Масло для коробки передач
Проверка уровня масла
в коробке передач
Установите мотовездеход на ровной гори-
зонтальной площадке. Установите рычаг
переключения передач в положение «P».
Проверьте уровень масла, вывернув
пробку из отверстия для проверки уров-
ня масла.

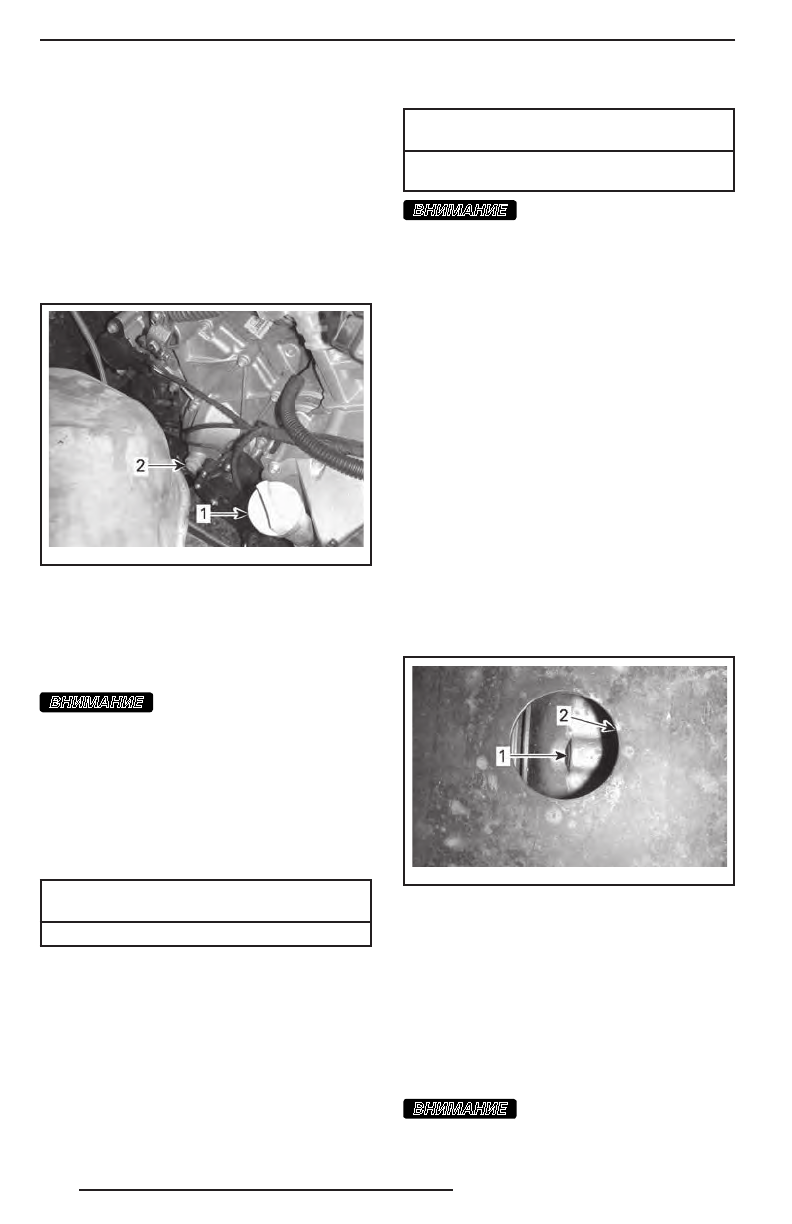

tmo2011-001-117_a
1. Щуп для проверки уровня моторного масла
2. Пробка отверстия для проверки уровня масла
в коробке передач
Уровень масла должен доходить до ниж-
ней кромки отверстия для проверки
уровня масла.
ВНИМАНИЕ
Эксплуатация с недоста-
точным или избыточным количеством
масла в коробке передач может стать
причиной её серьёзных повреждений.
Рекомендуемое масло для
коробки передач
Используйте для коробки передач сле-
дующее масло.
РЕКОМЕНДУЕМОЕ МАСЛО
ДЛЯ КОРОБКИ ПЕРЕДАЧ
XPS synthetic gear oil (P/N 293 600 140)
ПРИМЕЧАНИЕ:
Масло XPS специально
разработано для использования в дан-
ной коробке передач. Компания BRP на-
стоятельно рекомендует использовать
масло XPS. Однако, если масло XPS
synthetic gear недоступно, допускается
использование следующих масел:
ДОПУСТИМОЕ МАСЛО ДЛЯ КОРОБКИ
ПЕРЕДАЧ
Синтетическое трансмиссионное масло
75W140 API GL-5
ВНИМАНИЕ
Использование других
сортов масел не допускается.
Замена масла в коробке передач
ПРИМЕЧАНИЕ:
При замене масла в ко-
робке передач рекомендуется одновре-
менно очищать датчик скорости (VSS).
Установите мотовездеход на ровной го-
ризонтальной площадке.
Очистите поверхность, прилегающую
к пробке отверстия для слива масла.
Очистите поверхность, прилегающую
к пробке отверстия для проверки уров-
ня масла.
Работая под мотовездеходом, установи-
те подходящую ёмкость под отверстие
для слива масла.
Выверните пробку отверстия для про-
верки уровня масла.
Выверните пробку отверстия для сли-
ва масла.
tmo2011-001-097_a
1. Пробка отверстия для слива масла
2. Окно в защите днища
Полностью слейте масло из коробки пе-
редач.
Установите пробку сливного отверстия.
ПРИМЕЧАНИЕ:
Перед установкой очис-
тите пробку сливного отверстия от ме-
таллических частиц.
Залейте масло в коробку передач.
ВНИМАНИЕ
Используйте ТОЛЬКО ре-
комендованное масло.
