113

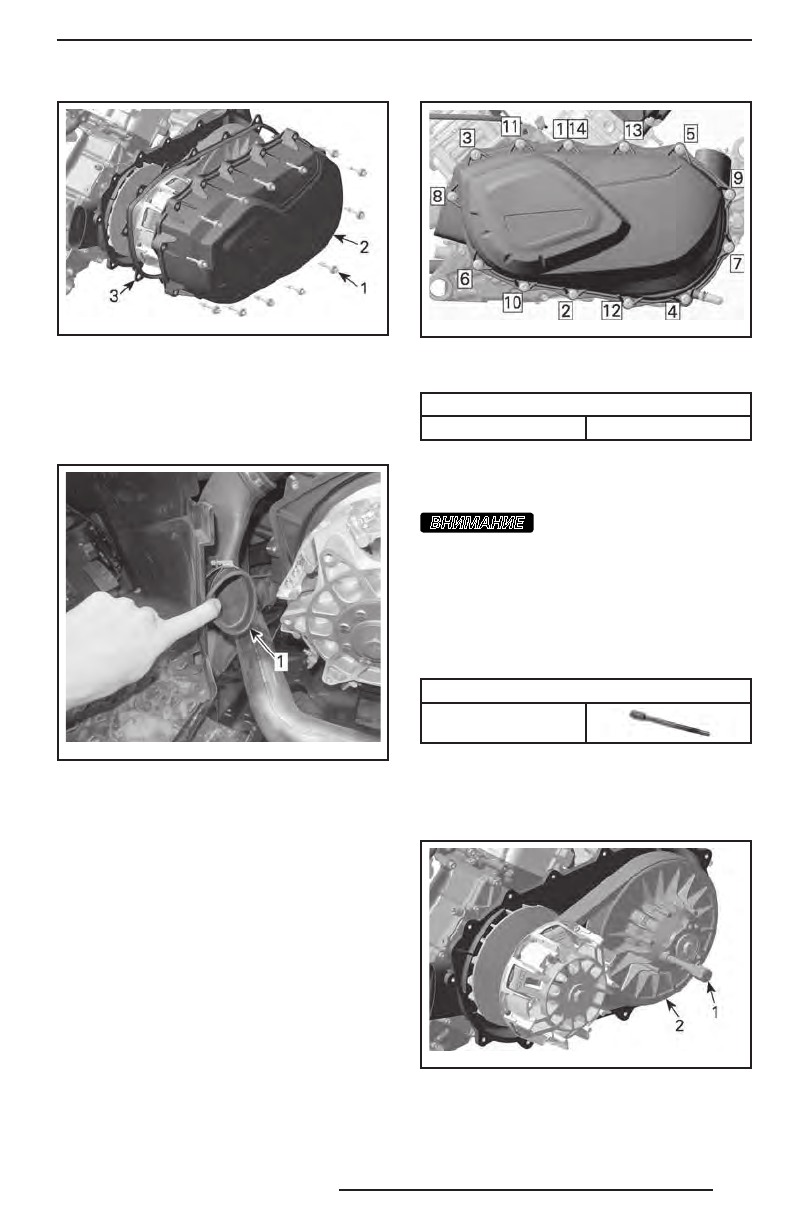

Vmr2012-018-004_ a
1. Нижние винты крышки вариатора
2. Винты крышки вариатора
3. Крышка вариатора
Проверьте передний и задний воздухо-
воды вариатора и убедитесь, что в них
отсутствуют загрязнения.
tmo2013-003-059_a
ТИПОВОЙ ВАРИАНТ
1. Воздуховод вариатора
Установка крышки
вариатора
Сначала заверните центральный верх-
ний винт.
Затягивайте винты крепления крышки
вариатора в следующей последователь-
ности.
Vmr2012-018-003_ a
ПОСЛЕДОВАТЕЛЬНОСТЬ ЗАТЯЖКИ ВИНТОВ
КРЕПЛЕНИЯ КРЫШКИ ВАРИАТОРА
ВИНТЫ КРЫШКИ ВАРИАТОРА
Момент затяжки
(7 ± 0,8) Н•м
Ремень вариатора
Снятие ремня вариатора
ВНИМАНИЕ
В случае разрушения
ремня вариатора необходимо очис-
тить: вариатор, крышку вариатора
и воздуховоды.
Снимите КРЫШКУ вариатора.
Разведите фланцы ведомого шкива ва-
риатора.
НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ
СЪЁМНИК/СТОПОР
(P/N 529 036 098)
Заверните специальное приспособление
в резьбовое отверстие ведомого шкива
и затяните его, чтобы развести фланцы
шкива.
Vmr2012-018-005_ a
ТИПОВОЙ ВАРИАНТ
1. Специальное приспособление
2. Неподвижный фланец ведомого шкива
вариатора
