116

ВНИМАНИЕ

Не пользуйтесь предо-

хранителями, рассчитанными на боль-

ший ток (большего номинала) — это

может привести к серьёзным повреж-

дениям.

Расположение блоков

предохранителей

На  мотовездеходе  имеется  два  блока

предохранителей. Оба они располагают-

ся под консолью со стороны водителя ря-

дом с аккумуляторной батареей.

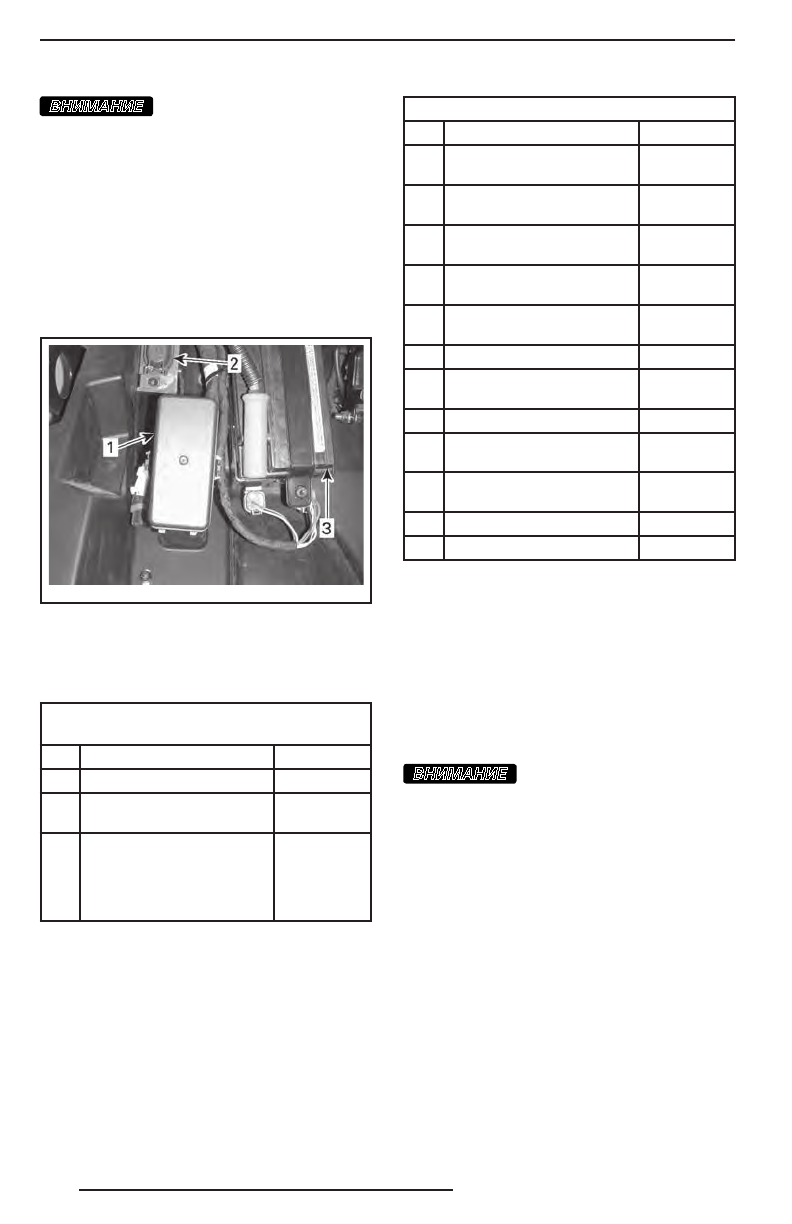

tmo2011-001-078_b

1. Основной блок предохранителей
2. Дополнительный блок предохранителей
3. Аккумуляторная батарея

Описание блока предохранителей

ДОПОЛНИТЕЛЬНЫЙ

БЛОК ПРЕДОХРАНИТЕЛЕЙ

№

НАЗНАЧЕНИЕ

НОМИНАЛ

F1

Главный

40 A

F2

Доп. оборудование

(главный)

50 A

F3

Динамический усили-

тель рулевого управле-

ния (DPS) и подвеска

с пневмоподкачкой

(ACS) (модель LTD)

50 A

ОСНОВНОЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ

№

НАЗНАЧЕНИЕ

НОМИНАЛ

F4

Спидометр/задние фо-

нари

10 A

F5

Зажигание/подача

топлива/датчик скорости

7,5 A

F6

Блок управления двига-

телем (ECM)

5 A

F7

4WD привод (лебёдка,

если имеется)

5 A

F8

Замок зажигания/реле

стартера/часы

30 A

F9

Вентилятор

25 A

F10

Компоненты для Евро-

пейской версии

5 A

F11

Фары

30 A

F12 Электрическая розетка

(пост. тока)

15 A

F13

Предохранитель цепей

управления реле

5 A

F14

Доп. оборудование

15 A

F15

Топливный насос

5 A

ПРИМЕЧАНИЕ:

 Назначение предохра-

нителей указано на обратной стороне

крышки блока предохранителей.

Световые приборы

После замены перегоревшей лампы обя-

зательно проверьте работоспособность

соответствующего светового прибора.

Замена ламп головного света

ВНИМАНИЕ

Не прикасайтесь пальца-

ми к колбе галогенной лампы, так как

это сокращает срок её службы. Остав-

ленные на лампе следы пальцев со-

трите изопропиловым спиртом, кото-

рый не образует плёнку на её поверх-

ности.

Отсоедините  электрический  разъем

от лампы.

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
