34

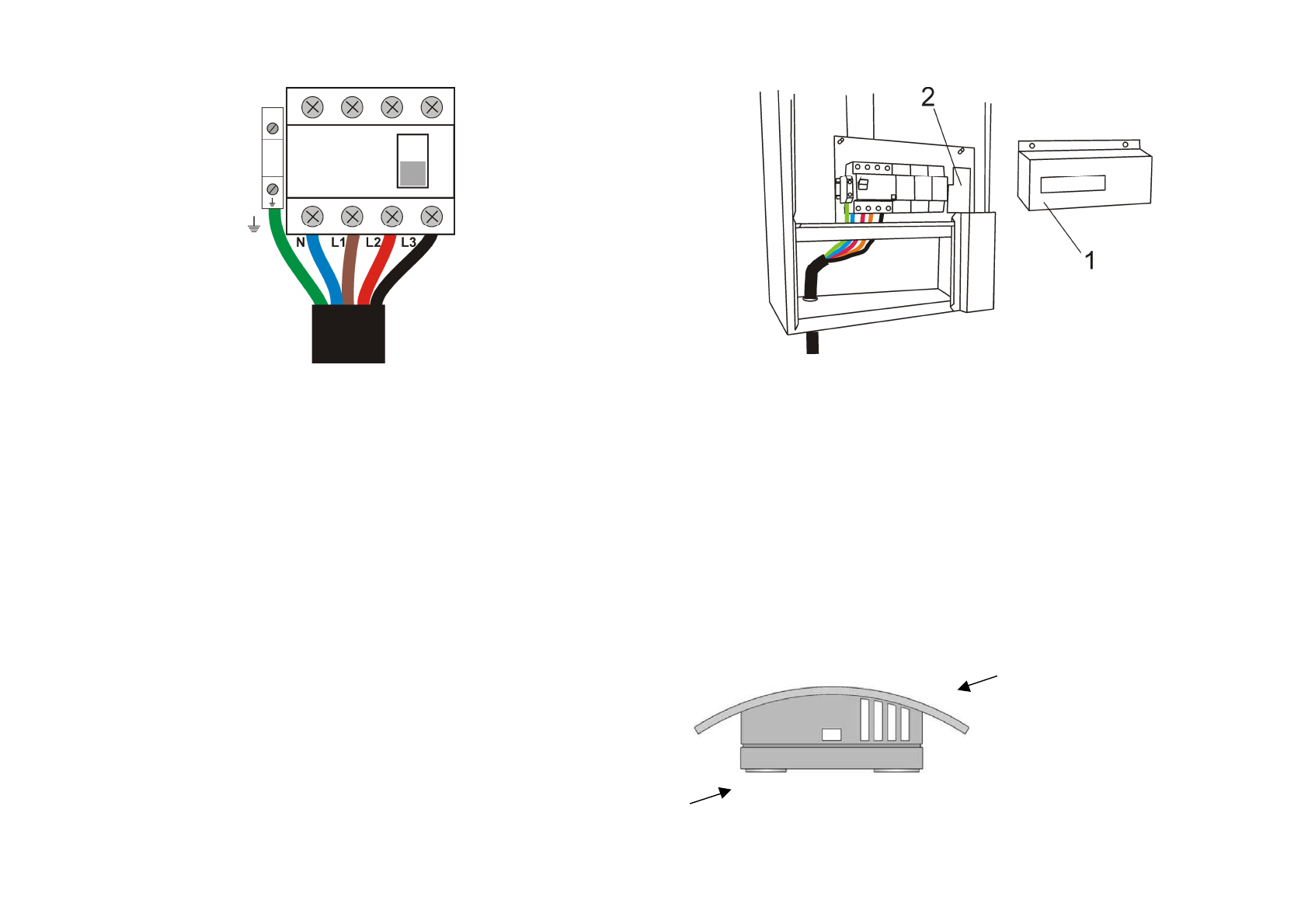

Подключение устройства защитного отключения (RCD)
Примечание: Кабели питания от Ш6 мм до Ш20 мм должны быть
подключены с левой стороны котла, а защитная крышка (1) должна
быть затянута; кабели питания от Ш20 мм должны быть соединены с
нижней частью электрокотла (4) с помощью поставляемого
пластикового переходника для электрокабеля.
Убедитесь, что провода надежно закреплены.
4.7. Подключение датчиков температуры или внешних
электрических регуляторов
4.7.1. Доступ к соединительной планке
Для того чтобы осуществить доступ к соединительной планке (2),
необходимо снять защитную крышку соединения с источником питания
(1), отвинтив 2 гайки и потянув ее. После подключения кабеля питания,
защитную крышку (1) необходимо установить на место и прикрутить.
35
Доступ к соединительной планке
4.7.2. Подключение датчика температуры внешней среды
Датчик имеется в наличии только для котлов Wespe Heizung Complete
Only, Wespe Heizung Industrial C/W.
Датчик температуры внешней среды (поставляется с котлом) должен
быть установлен таким образом, чтобы на него не влияли внезапные
перепады температуры (прямые солнечные лучи). При установке
датчика следуйте стрелке, обозначающей верхнее положение (ее
можно увидеть, когда защитная крышка снята).
В разъем датчика наружной температуры вмонтирован заводской
резистор для проверки электрокотла при -13C.
После установки и первичной проверки резистор можно снять, а
провода от датчика температуры внешней среды необходимо
подсоединить.
Датчик температуры внешней
среды
Защитная крышка
Основание
