5.5.2. Функциональные характеристики центрального отопления

Отображение желаемой температуры котла

Нажав  клавишу (6), пользователь может  видеть
нужную  температуру    котла    (рассчитанную  в
соответствии с выбранной кривой нагрева)
Дисплей  показывает  желаемую  температуру
котла.  Значение  отображается  в  течение  5  с,
после  чего  дисплей  возвращается  к  индикации
фактической температуры воды в котле.


Выбор кривой нагрева

Нажав  клавишу  (6),  пользователь  может  войти
в меню выбора кривой.
Нажав  клавишу,  номер  кривой  изменяется  с
шагом  0,1  в пределе  установки, в соответствии
со  схемой  на  передней  панели.  Если  в  течении
5  секунд  клавиша  (6)  не  будет  нажата,  значе-
ния  на  дисплее  будут  сохранены  в  памяти  и
активированы.

Радиаторное  отопление:  Диапазон  1  ..  3,
заводская установка 1,5
Теплые  полы:  Диапазон  0,2  ..  0,9  заводская
установка

0,6

Ручная настройка нужной температу ры
котла

Нажав клавишу (6) пользователь может уста-
новить необходимую температура котла и пе-
рейти с автоматического режима по кривой
нагрева на ручной режим.

При  нажатии  клавиши  вверх  или  вниз,  пользо-
ватель  может  выбрать  фиксированную  темпе-
ратуру  котла.  Если  в  течении  5  секунд  клавиша
(6) не будет нажата, значение на дисплее будет
сохранено в памяти и активировано.

Когда  котел  находится  в  режим е  фиксиро-
ванной  температуры,  ЖК  дисплей  мигает
отображая текущую температуру котла и все
кривые  нагрева  игнорируются.  Для  возвра-
та  в  режим  кривой  нагрева,  котел  должен
быть  выключен  и  снова  включен  используя
клавишу ВКЛ / ВЫКЛ.

Пользователь  может  дополнительно  настроить
температуру  нажатием  кнопки (6)  еще раз,  если
это необходимо.

Радиаторное  отопления:  Диапазон  27°C  -
80°C, по умолчанию  60°C
Теплые  полы:  Диапазон  20°C-45°C,  по  умол-
чанию  40°C


21

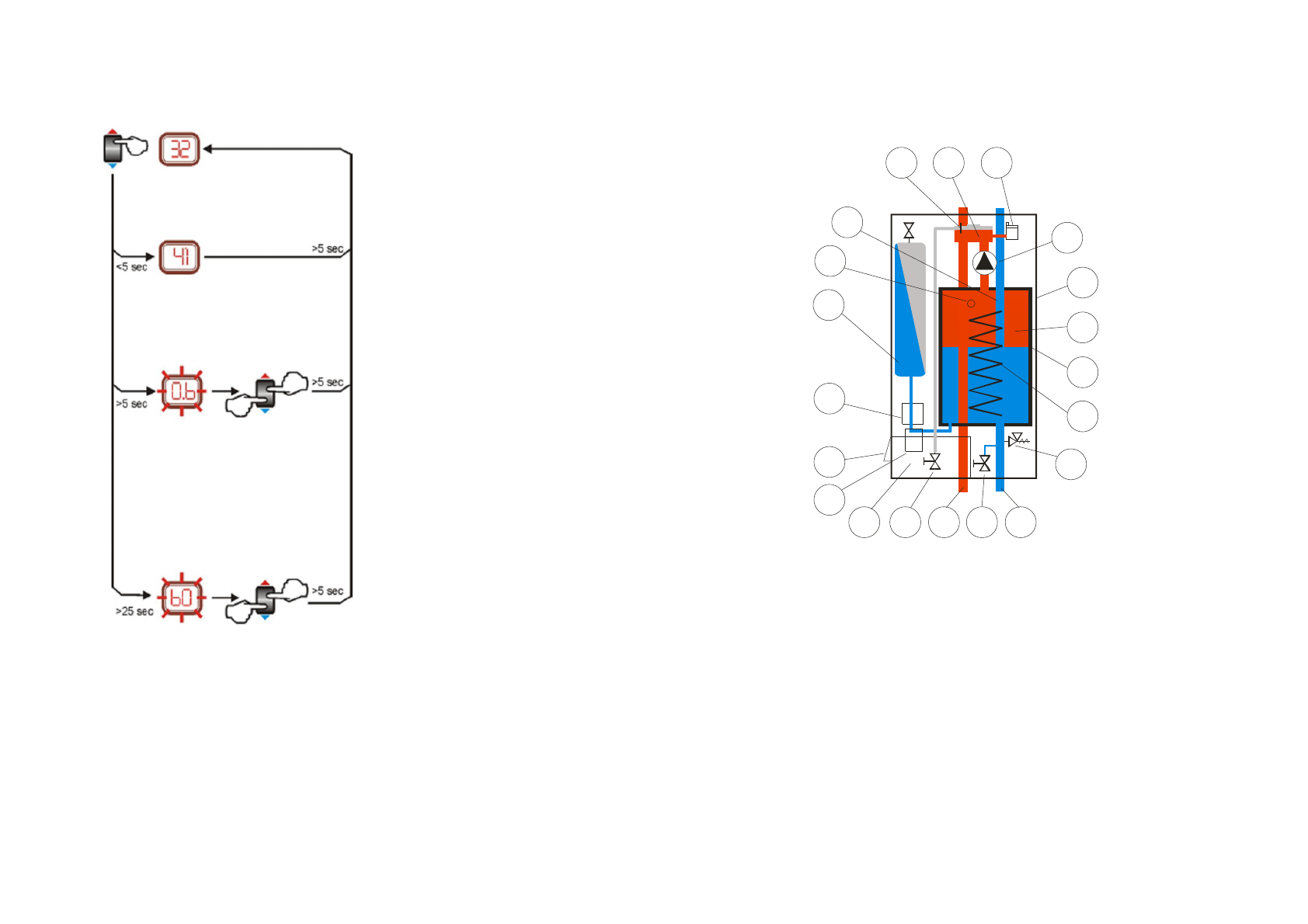

2.4. Функциональные элементы котлов Wespe Heizung

Wespe Heizung Complete U

16

10

7

9

8

1

11

13

14

15

2

17

12

18

19

20

5

6

3

4

1. Вывод линии подачи
центрального отопления
2. Вывод обратной линии
3. Внешний кожух котла
4. Электрокотел
5. Теплоизоляция
6. Электрические нагревательные
элементы
7. Панель управления
8. Защитная панель для
электрических клемм
9. Контакторы

10. Расширительный бак
11. Циркуляционный насос
12. Предохранительный клапан
на 2,5 бар
13. Автоматический
воздухоотводчик
14. Подпиточный и выпускной
клапан
15. Ручной воздухоотводчик
16. Датчик наличия воздуха в
котле
17. Приемный распределитель
18. Устройство защитного
отключения
