Минимальные расстояния


Можно уменьшить рекомендуемые минимальные расстояния, но
необходимо соблюсти следующие требования:



Обеспечить доступ к разъемам источника питания,
расположенного у левой нижней стенки котла.



Обеспечить доступ к нижней части котла для замены
нагревательного элемента



Обеспечить доступ к панели управления в нижней части котла



Поддерживать циркуляцию воздуха

3.3.2. Система электроснабжения

Электрокотел является электроприбором высокой мощности, поэтому
необходимо использовать стационарную проводку. Пожалуйста,
ознакомьтесь с главами 2.2 и 2.3, в которых приводятся требования к
предохранителям и проводникам. При подключении электроприбора к
стационарной проводке необходимо вмонтировать средства для
разъединения  в проводку в соответствии с местными правилами
подключения электропроводки.

Устройство защитного отключения с чувствительностью 0,03 А
встроено в котел.

Примечание:
В некоторых случаях необходимо предпринять дополнительные меры,
соответствующие требованиям местных властей.


500 мм

100 мм

100 мм

600 мм

700 мм

43

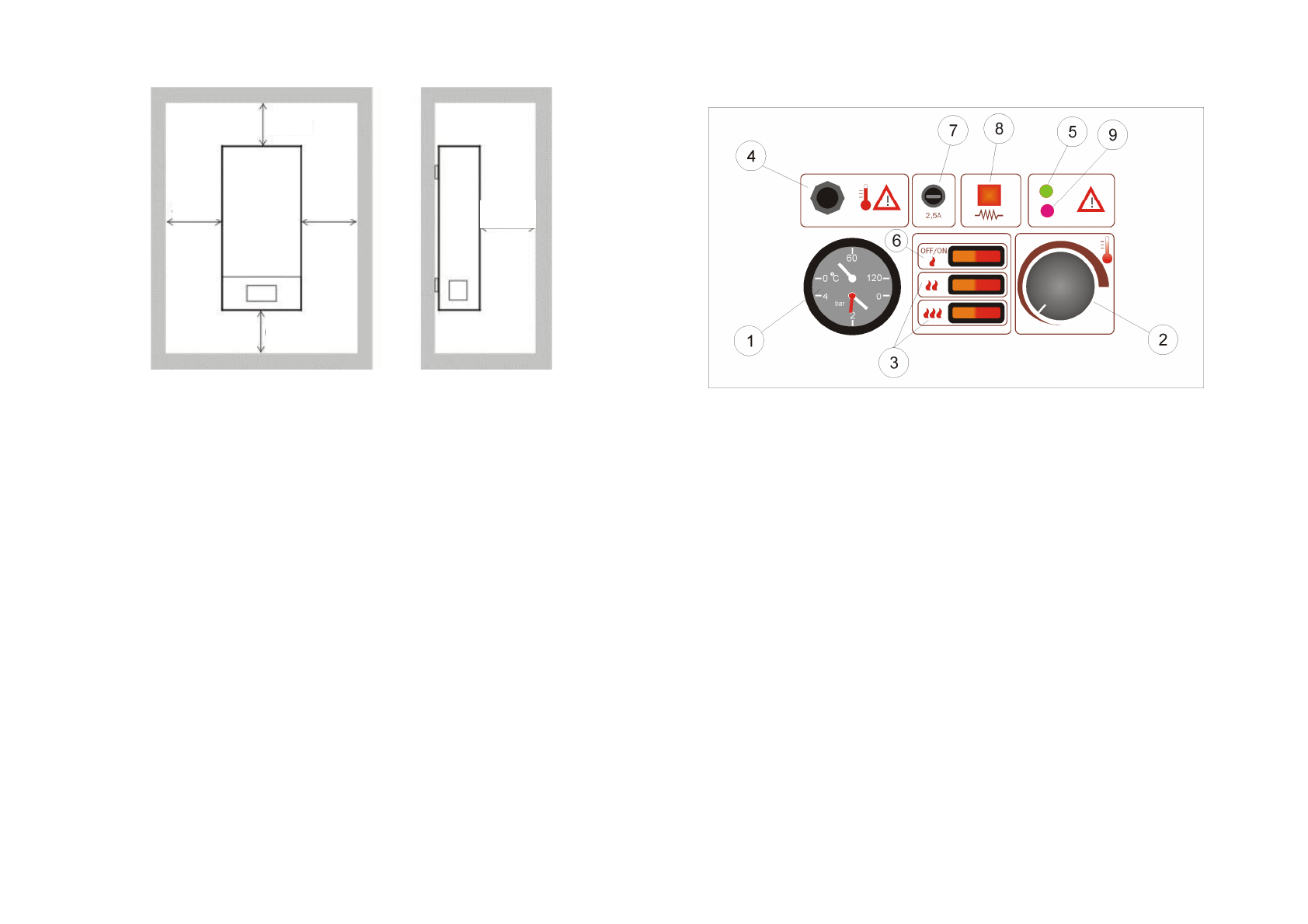

5.4. Работа со стандартной панелью управления

Стандартная электромеханическая панель управления

Автоматика состоит из следующих элементов:
1 – Индикатор температуры /давления в электрическом котле
2 – Рабочий терморегулятор
3 – Переключатель на 2-ю и 3-ю ступени работы
4 – Предельный термостат (отключается при температуре 115 °С)
5 – Индикатор, сигнализирующий о наличии воздуха в электрокотле
     (зеленый – нормальная работа, красный – воздух в системе)
6 - Переключатель ВКЛ/ВЫКЛ и 1-я ступень нагрева
7 – Предохранитель 2,5A, защищающий насос и переключатели
8 – Индикатор работы нагревательного элемента
9 -  Индикатор низкого напряжения в сети (ниже 180 В)

Переключение на центральное отопление
При повороте переключателя (6) ВКЛ (ON) включается питание котла и
активируется первая группа ТЭНов. С помощью переключателя (3)
можно вручную управлять вторыми или третьими группами ТЭНов. У
электрических котлов с 3 группами ТЭНов предусмотрен плавный пуск
для второй и третьей группы ТЭНов, а переключатели (3) обладают
лишь функцией ограничения. Если электрический котел осуществляет
обогрев, нагревательные элементы функционируют, горит лампочка
(8); если нагревательные элементы не работают, а котел находится в
режиме ожидания, горит только лампочка ВКЛ/ВЫКЛ (ON/OFF).

Настройка требуемой температуры центрального отопления
С помощью рабочего терморегулятора (2) есть возможность выбрать
