32
4.5. Трубопроводное соединение
Примечание: Перед тем, как приступить к работе ознакомьтесь с
требованиями к системе в главе 3.5.
Для того чтобы предотвратить повреждение устройства, необходимо
производить промывку всей системы.
Рекомендуется установить клапаны на подающий и обратный
трубопроводы для того, чтобы облегчить отключение и отсоединение
котла от центральной отопительной системы.

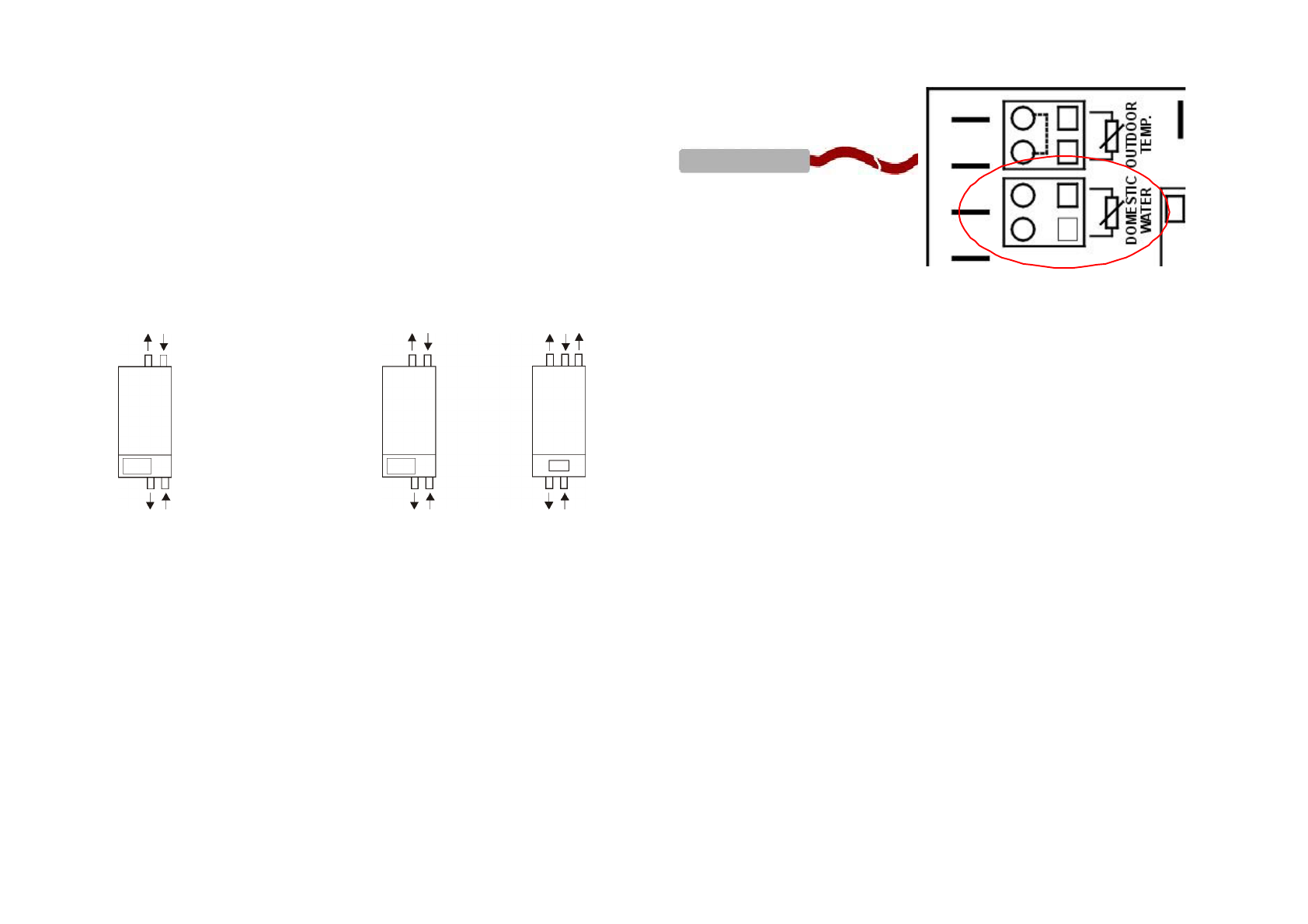

Приведенный ниже рисунок обозначает подачу и возврат жидкости в
системе центрального отопления в электрокотлах Wespe Heizung
Industrial, Wespe Heizung Complete U и Wespe Heizung Complete Only.
WH Industrial, WH Complete U, WH Complete Only
Подача и возврат жидкости в электрокотлах Wespe Heizung Industrial,
Wespe Heizung Industrial C/W, Wespe Heizung Complete U и Wespe
Heizung Complete Only.
37
Датчик температуры емкости с
водой
Точка подключения датчика
температуры емкости с водой на
соединительной планке электрокотла
Примечание: Для подключения датчика температуры емкости с водой
необходимо использовать двухжильный кабель диаметром от 0,6мм
2
до 0,75 мм
2
.
4.7.4. Подключение комнатного терморегулятора или таймера
Вводы 3, 4 и L N PE электрокотла (подача электричества в устройство
управления) предназначены для подключения комнатного
терморегулятора или другого внешнего устройства управления (как,
например, Danfoss TP9). Вводы 4 и L (подача электричества в
устройство управления) соединены друг с другом. В случае
использования внешнего устройства управления данное соединение
должно быть разъединено.
Примечание:
Более подробную информацию смотрите в приложении главы 3.3.
