22

Wespe Heizung Complete Only

16

5

6

3

7

9

8

1

11

4

20

14

15

2

17

12

18

19

13

10

21

22

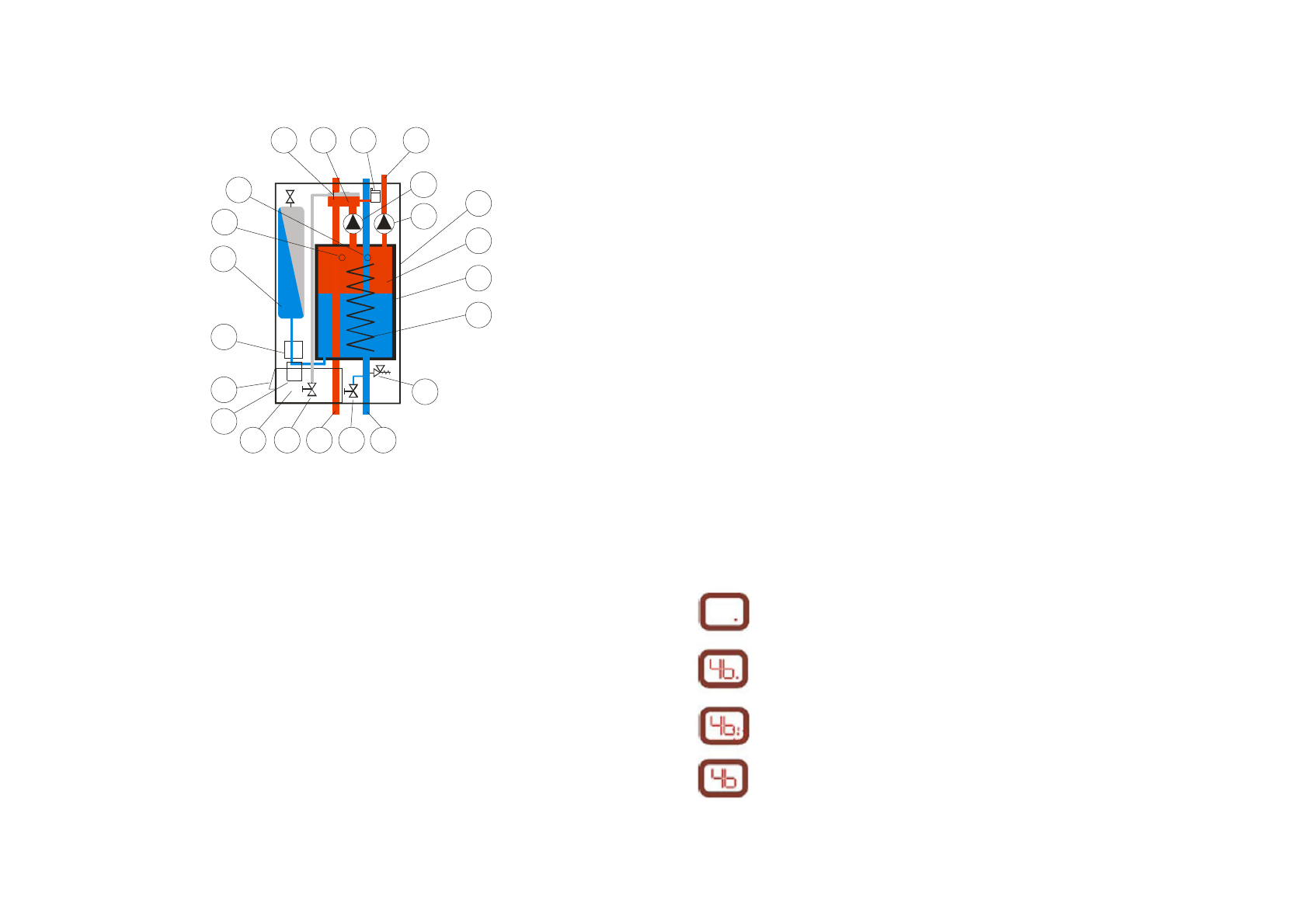

1. Вывод линии подачи

центрального    отопления

2. Вывод обратной линии
3. Внешний кожух котла
4. Электрокотел
5. Теплоизоляция
6. Электрические нагревательные
элементы
7. Панель управления
8. Защитная панель для
электрических клемм
9. Контакторы
10. Расширительный бак

11. Циркуляционный насос
12. Предохранительный
клапан на 2,5 бар
13. Автоматический
воздухоотводчик
14. Подпиточный и выпускной
клапан
15. Ручной воздухоотводчик
16. Датчик наличия воздуха в
котле
17. Приемный
распределитель
18. Устройство защитного
отключения
19. Насос для резервуара с
водой коммунально-бытового
водоснабжения
20. Вывод линии резервуара с
водой для коммунально-
бытового водоснабжения

47

2. Отображение ступеней мощности
   Число  горящих  индикаторов  соответствует  количеству  активных  сту-
пеней  мощности  нагревателя  (котлы  от  4,5 до  16  кВт  имеют  только  две
ступени мощности, от 18 до 24 кВт имеют три ступени, и от 28 до 96 кВт
имеют семь ступеней мощности).
3. Отображение «ОК/воздух в котле»
   При  отсутствии  воздуха  в  котле,  светодиод  горит  зеленым  светом.
Если  воздух появляется  в  котле,  светодиод  загорается  красным,  и  в  то
же  время  прекращается  работа  котла.  После  удаления  воздуха,  диод
автоматически  изменяет  цвет  на  зеленый,  и  работа  котла  продолжает-
ся.
4. Сигнал защиты от  низкого напряжения «U<».
   Если питающее напряжение падает ниже 170 В загорается красный
светодиод,  срабатывает защита от низкого напряжения. Котел автома-
тически прекращает работу.
   Котел возобновляет работу автоматически при повышении питающе-
го напряжения выше 180 В.
5. Сигнал работы  центрального отопления
Указывает, что насос центрального отопления активен.
6. Кнопка для регулировки отопительных  характеристик
7. Кнопка- Отопление ( вкл / выкл)
8. Кнопка для регулировки характеристик санитарной воды
9. Кнопка – ГВС, подготовка  санитарной воды (вкл / выкл)
10. Сигнал работы котла в режиме ГВС, подготовки санитарной   воды.
11. Индикатор давления воды в системе отопления.
12. Предохранительный термостат

Индикация:

Красная точка в правом нижнем углу дисплея показывает - ко-
тел отключен на панели управления, но УЗО ( выключатель)
питания находится в положении включено;

Дисплей показывает реальную температуру в котле - красная
точка горит


Дисплей показывает реальную температуру в котле, красная
точка мигает - в каскадном режим  котел ожидает сигнала запус-
ка от предыдущего котла

Отображение параметров настройки во время программирова-
ния - без красной точкой
