DIVAtop HC
7
IT
cod. 3540S840 - 02/2010 (Rev. 00)

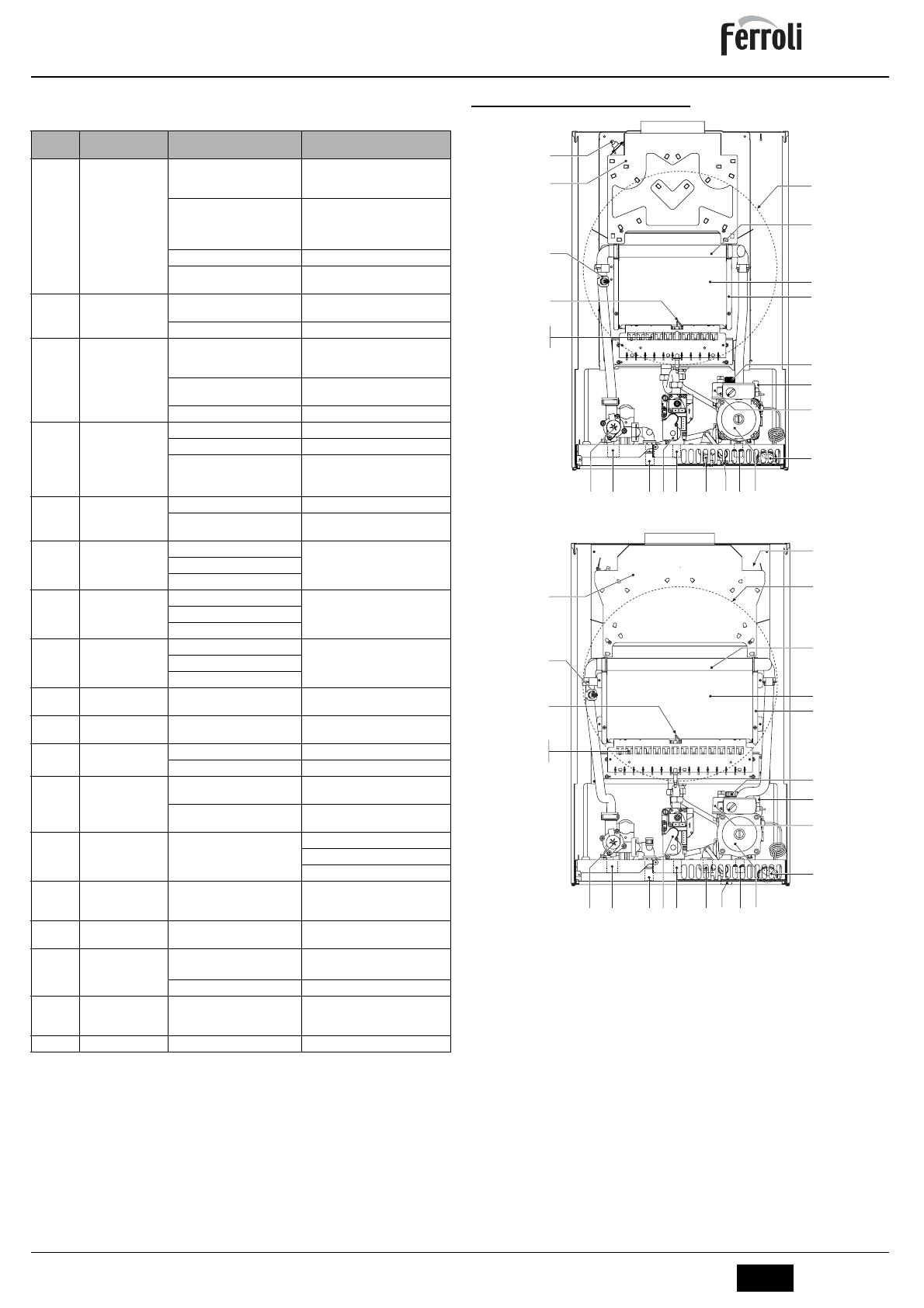

Tabella anomalie
Tabella. 2
5. CARATTERISTICHE E DATI TECNICI
5.1 Vista generale e componenti principali
fig. 22 - Vista generale DIVAtop HC 24
fig. 23 - Vista generale DIVAtop HC 32
7
Entrata gas
10
Mandata impianto
11
Ritorno impianto
14
Valvola di sicurezza
19
Camera combustione
20
Gruppo bruciatori
21
Ugello principale
22
Bruciatore
26
Isolante camera di combustione
27
Scambiatore in rame
32
Circolatore riscaldamento
36
Sfiato aria automatico
44
Valvola gas
56
LVaso di espansione
74
Rubinetto di riempimento impianto
78
Antirefouleur
81
Elettrodo d’accensione e rilevazione
95
Valvola deviatrice
126
Termostato fumi
145
Manometro
209
mandata bollitore
210
Ritorno bollitore
246
Trasduttore di pressione
278
Sensore doppio (Sicurezza + Riscaldamento)
Codice
anomalia
Anomalia
Possibile causa
Soluzione
A01
Mancata accensione
del bruciatore
Mancanza di gas
Controllare che l’afflusso di gas alla cal-
daia sia regolare e che sia stata elimi-
nata l’aria dalle tubazioni
Anomalia elettrodo di rivelazione/
accensione
Controllare il cablaggio
dell’elettrodo e che lo stesso sia posizio-
nato correttamente e privo
di incrostazioni
Valvola gas difettosa
Verificare e sostituire la valvola a gas
Potenza di accensione troppo
bassa
Regolare la potenza di accensione
A02
Segnale fiamma
presente con
bruciatore spento
Anomalia elettrodo
Verificare il cablaggio dell’elettrodo di
ionizzazione
Anomalia scheda
Verificare la scheda
A03
Intervento protezione
sovra-temperatura
Sensore riscaldamento
danneggiato
Controllare il corretto
posizionamento e funzionamento del
sensore di riscaldamento
Mancanza di circolazione d’acqua
nell’impianto
Verificare il circolatore
Presenza aria nell’impianto
Sfiatare l’impianto
F04
Intervento del termo-
stato fumi (dopo l’inter-
vento del termostato
fumi, il funzionamento
della caldaia viene
impedito per 20 minuti)
Contatto termostato fumi aperto
Verificare il termostato
Cablaggio interrotto
Verificare il cablaggio
Camino non correttamente
dimensionato oppure ostruito
Sostituire la canna fumaria
A06
Mancanza fiamma
dopo fase di
accensione
Bassa pressione nell’impianto gas
Verificare la pressione dal gas
Taratura pressione minima
bruciatore
Verificare le pressioni
F10
Anomalia sensore di
mandata 1
Sensore danneggiato
Verificare il cablaggio o sostituire
il sensore
Cablaggio in corto circuito
Cablaggio interrotto
F11
Anomalia sensore
sanitario
Sensore danneggiato
Verificare il cablaggio o sostituire
il sensore
Cablaggio in corto circuito
Cablaggio interrotto
F14
Anomalia sensore
di mandata 2
Sensore danneggiato
Verificare il cablaggio o sostituire
il sensore
Cablaggio in corto circuito
Cablaggio interrotto
F34
Tensione di alimenta-
zione inferiore a 170V.
Problemi alla rete elettrica
Verificare l’impianto elettrico
F35
Frequenza di rete
anomala
Problemi alla rete elettrica
Verificare l’impianto elettrico
F37
Pressione acqua
impianto non corretta
Pressione troppo bassa
Caricare impianto
Sensore danneggiato
Verificare il sensore
F39
Anomalia sonda
esterna
Sonda danneggiata o corto circuito
cablaggio
Verificare il cablaggio o sostituire
il sensore
Sonda scollegata dopo aver attivato
la temperatura scorrevole
Ricollegare la sonda esterna o
disabilitare la temperatura scorrevole
F40
Pressione acqua
impianto non corretta
Pressione troppo alta
Verificare l’impianto
Verificare la valvola di sicurezza
Verificare il vaso di espansione
A41
Posizionamento
sensori
Sensore mandata staccato dal tubo
Controllare il corretto posizionamento e
funzionamento del sensore
di riscaldamento
F42
Anomalia sensore
riscaldamento
Sensore danneggiato
Sostituire il sensore
F43
Intervento protezione
scambiatore.
Mancanza di circolazione H
2
O
impianto
Verificare il circolatore
Aria nell’impianto
Sfiatare l’impianto
F47
Anomalia sensore di
pressione acqua
impianto
Cablaggio interrotto
Verificare il cablaggio
F50
Anomalia modureg
Cablaggio interrotto
Verificare il cablaggio
