DIVAtop HC
17
ES
cod. 3540S840 - 02/2010 (Rev. 00)

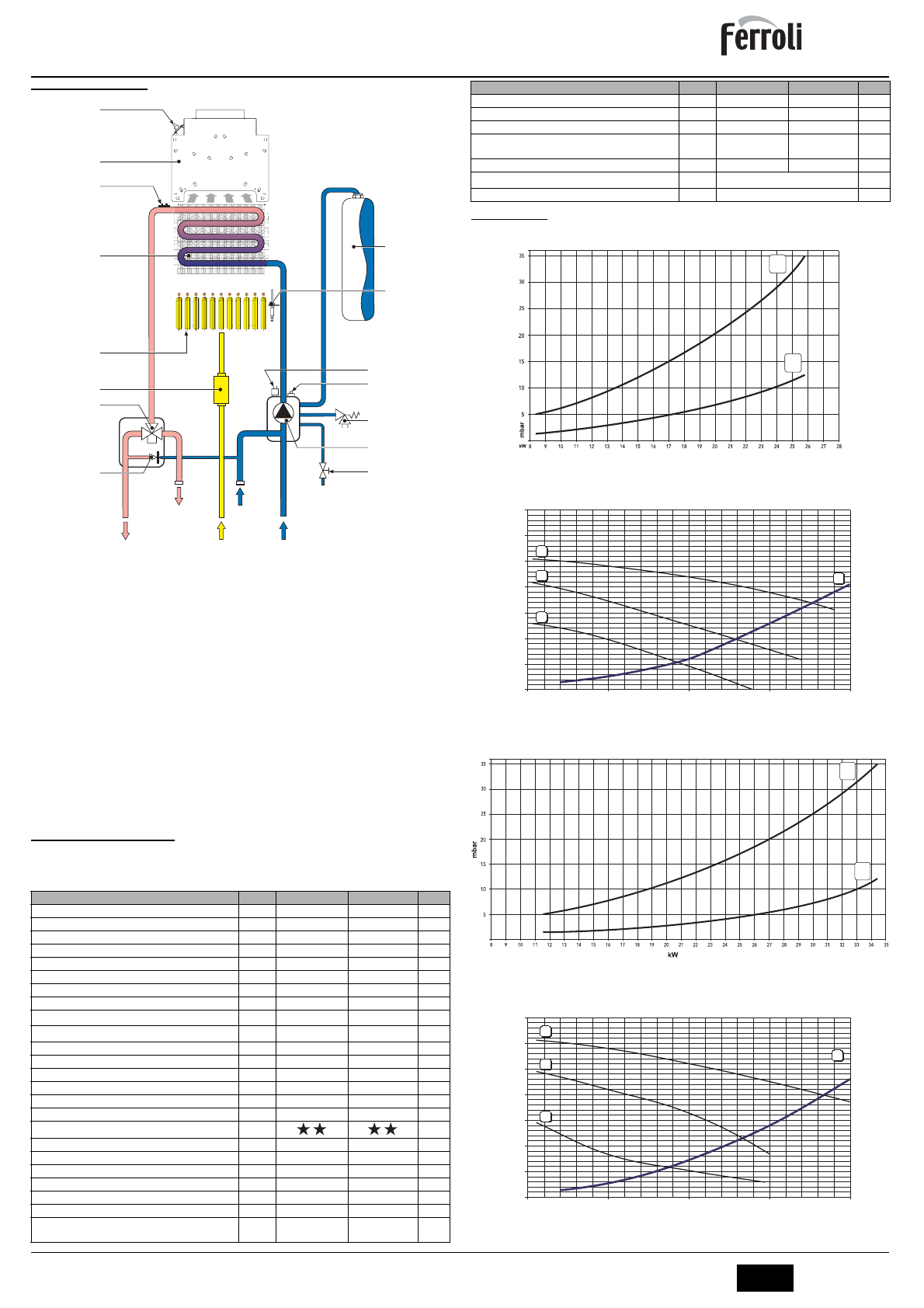

5.2 Circuito hidráulico
fig. 24 - Circuito hidráulico
7
Entrada de gas
10
Ida instalación
11
Retorno instalación
14
Válvula de seguridad
20
Grupo de quemadores
27
Intercambiador de cobre
32
Bomba de circulación para calefacción
36
Purgador de aire automático
44
Válvula del gas
56
Vaso de expansión
74
Llave de llenado de la instalación
78
Cortatiro
81
Electrodo de encendido y detección
95
Válvula desviadora
126
Termostato de humos
209
Ida acumulador
210
Retorno acumulador
241
Baipás automático
246
Transductor de presión
278
Sensor doble (calefacción + seguridad)
5.3 Tabla de datos técnicos
En la columna de la derecha se indica la abreviatura utilizada en la placa de datos técnicos.
5.4 Diagramas
Diagramas presión - potencia DIVAtop HC 24
A
GLP
B
METANO
Pérdidas de carga / altura manométrica bombas de circulación DIVAtop HC 24
A
Pérdidas de carga de la caldera
1 - 2 - 3
Velocidad bomba de circulación
Diagramas presión - potencia DIVAtop HC 32
A
GLP
B
METANO
Pérdidas de carga / altura manométrica bombas de circulación DIVAtop HC 32
A
Pérdidas de carga de la caldera
1 - 2 - 3
Velocidad bomba de circulación
Dato
Unidad
DIVAtop HC 24
DIVAtop HC 32
Capacidad térmica máxima
kW
25.8
34.4
(Q)
Capacidad térmica mínima
kW
8.3
11.5
(Q)
Potencia térmica máx. en calefacción
kW
23.5
31.3
(P)
Potencia térmica mín. en calefacción
kW
7.0
9.7
(P)
Inyectores quemador G20
nº x Ø
11 x 1,35
15 x 1,35
Presión del gas de alimentación G20
mbar
20
20
Presión máxima después de la válvula de gas (G20)
mbar
12.0
12.0
Presión mínima después de la válvula de gas (G20)
mbar
1.5
1.5
Caudal máximo de gas G20
m
3
/h
2.73
3.64
Caudal mínimo de gas G20
m
3
/h
0.88
1.22
Inyectores quemador G31
nº x Ø
11 x 0,79
15 x 0,79
Presión del gas de alimentación G31
mbar
37
37
Presión máxima después de la válvula de gas (G31)
mbar
35.0
35.0
Presión mínima después de la válvula de gas (G31)
mbar
5.0
5.0
Caudal máximo de gas G31
kg/h
2.00
2.69
Caudal mínimo de gas G31
kg/h
0.65
0.90
Clase de eficacia según la Directiva 92/42 CE
-
Clase de emisión NOx
- 3 (<150 mg/kWh) 3 (<150 mg/kWh) (NOx)
Presión máxima de funcionamiento en calefacción
bar
3
3
(PMS)
Presión mínima de funcionamiento en calefacción
bar
0.8
0.8
Temperatura máxima agua calefacción
°C
90
90
(tmáx)
Contenido del circuito de calefacción
litros
1.0
1.2
Capacidad del vaso de expansión de la calefacción
litros
8
10
Presión de precarga del vaso de expansión de la calefac-
ción
bar
1
1
56
81
44
20
27
14
32
11
10
7
210
278
95
241
246
36
209
74
78
126
Grado de protección
IP
X5D
X5D
Tensión de alimentación
V/Hz
230V/50Hz
230V/50Hz
Potencia eléctrica absorbida
W
110
90
Potencia eléctrica absorbida
(con acumulador opcional instalado)
W
110
90
Peso sin carga
kg
32
30
Tipo de aparato
B
11BS
PIN CE
0461BR0843
Dato
Unidad
DIVAtop HC 24
DIVAtop HC 32
B
A
0
1
2
3
4
5
6
7
0
500
1.000
1.500
2.000
Q
[l/h]
H
[m H
2
O]
A
3
2
1
A
B
0
1
2
3
4
5
6
7
0
500
1.000
1.500
2.000
Q
[l/h]
H
[m H
2
O]
A
3
1
2
