DIVAtop HC
16
ES
cod. 3540S840 - 02/2010 (Rev. 00)

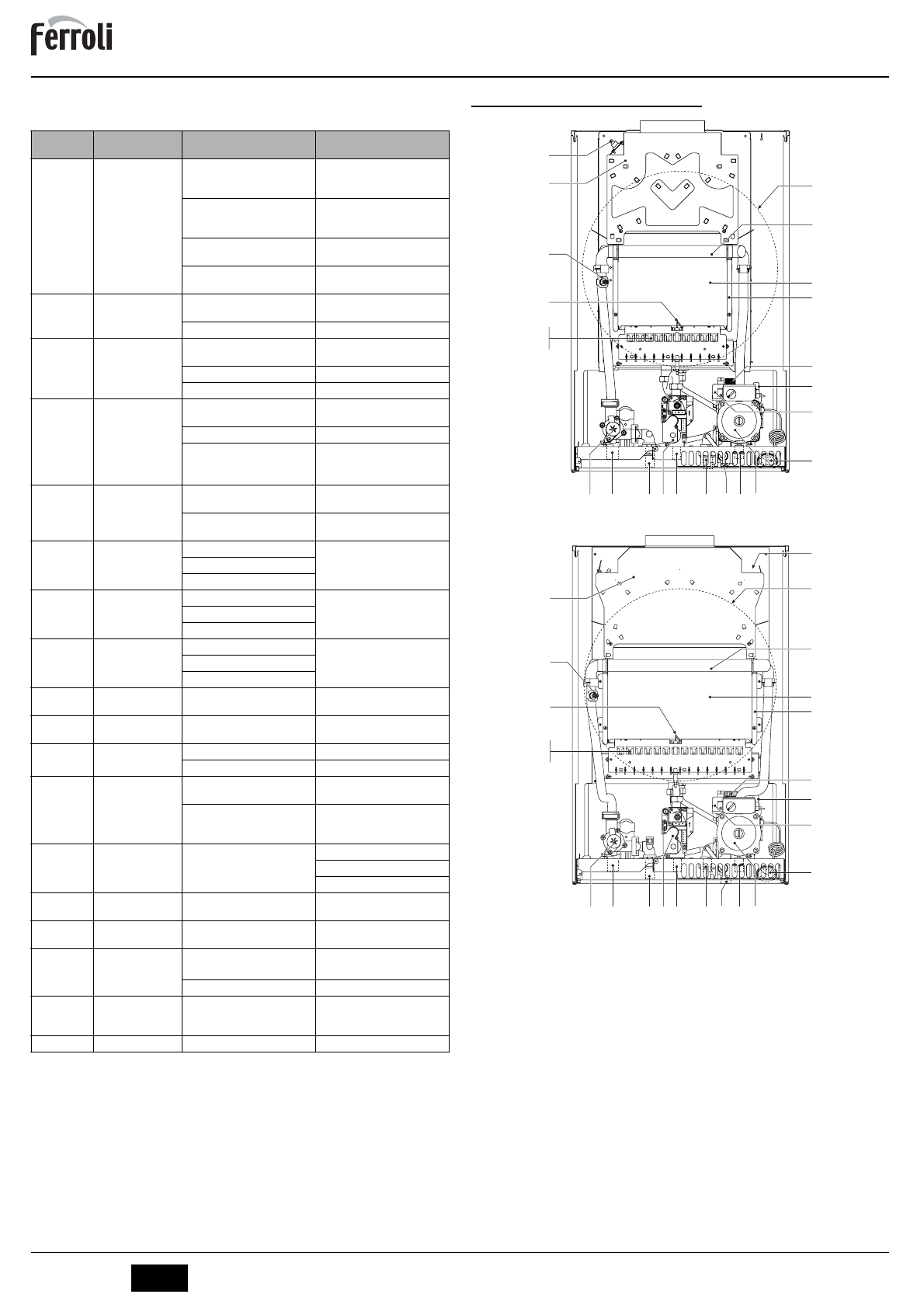

Tabla de anomalías
Tabla. 2
5. CARACTERÍSTICAS Y DATOS TÉCNICOS
5.1 Vista general y componentes principales
fig. 22 - Vista general DIVAtop HC 24
fig. 23 - Vista general DIVAtop HC 32
7
Entrada de gas
10
Ida instalación
11
Retorno instalación
14
Válvula de seguridad
19
Cámara de combustión
20
Grupo de quemadores
21
Inyector principal
22
Quemador
26
Aislante de la cámara de combustión
27
Intercambiador de cobre
32
Bomba de circulación para calefacción
36
Purgador de aire automático
44
Válvula del gas
56
Vaso de expansión
74
Llave de llenado de la instalación
78
Cortatiro
81
Electrodo de encendido y detección
95
Válvula desviadora
126
Termostato de humos
145
Manómetro
209
Ida acumulador
210
Retorno acumulador
246
Transductor de presión
278
Sensor doble (calefacción + seguridad)
Código
anomalía
Anomalía
Causa posible
Solución
A01
El quemador no se
enciende
Falta de gas
Controlar que el gas llegue
correctamente a la caldera y que no
haya aire en los tubos
Anomalía del electrodo de
detección/encendido
Controlar que el electrodo esté bien
colocado y conectado , y que no
tenga incrustaciones
Válvula del gas averiada
Controlar la válvula del gas y
cambiarla si es necesario
Potencia de encendido demasiado
baja
Regular la potencia de encendido
A02
Señal de llama
presente con
quemador apagado
Anomalía del electrodo
Controlar el cableado del electrodo
de ionización
Anomalía de la tarjeta
Controlar la tarjeta
A03
Actuación de la
protección contra
sobretemperaturas
Sensor de calefacción dañado
Controlar la posición y el funciona-
miento del sensor de calefacción
No circula agua en la instalación
Controlar la bomba de circulación
Aire en la instalación
Purgar la instalación
F04
Intervención del
termostato de humos
(tras la intervención del
termostato de humos,
el funcionamiento de la
caldera se inhabilita
durante 20 minutos)
Contacto del termostato de humos
abierto
Controlar el termostato
Cableado interrumpido
Controlar el cableado
Chimenea mal dimensionada u
obstruida
Sustituir la chimenea
A06
No hay llama tras la
fase de encendido
Baja presión en la instalación de
gas
Controlar la presión del gas
Regulación de la presión mínima
del quemador
Controlar las presiones
F10
Anomalía del sensor
de ida 1
Sensor estropeado
Controlar el cableado o sustituir el
sensor
Cableado en cortocircuito
Cableado interrumpido
F11
Anomalía del sensor
del agua sanitaria
Sensor estropeado
Controlar el cableado o sustituir el
sensor
Cableado en cortocircuito
Cableado interrumpido
F14
Anomalía del sensor
de ida 2
Sensor estropeado
Controlar el cableado o sustituir el
sensor
Cableado en cortocircuito
Cableado interrumpido
F34
Tensión de alimenta-
ción inferior a 170 V.
Problemas en la red eléctrica
Controlar la instalación eléctrica
F35
Frecuencia de red anó-
mala
Problemas en la red eléctrica
Controlar la instalación eléctrica
F37
Presión del agua de la
instalación incorrecta
Presión demasiado baja
Cargar la instalación
Sensor estropeado
Controlar el sensor
F39
Anomalía de la sonda
externa
Sonda estropeada o cableado en
cortocircuito
Controlar el cableado o sustituir el
sensor
Sonda desconectada tras activar la
temperatura adaptable
Volver a conectar la sonda externa
o desactivar la temperatura adap-
table
F40
Presión del agua de la
instalación incorrecta
Presión demasiado alta
Controlar la instalación
Controlar la válvula de seguridad
Controlar el vaso de expansión
A41
Posición de los
sensores
Sensor de ida desconectado del
tubo
Controlar la posición y el funciona-
miento del sensor de calefacción
F42
Anomalía del sensor
de calefacción
Sensor estropeado
Sustituir el sensor
F43
Intervención de la pro-
tección del
intercambiador.
No hay circulación en la instalación
de H
2
O
Controlar la bomba de circulación
Aire en la instalación
Purgar la instalación
F47
Anomalía del sensor
de presión de agua de
la instalación
Cableado interrumpido
Controlar el cableado
F50
Anomalía Modureg
Cableado interrumpido
Controlar el cableado
