FEDRICA BITHERMAL

(FEDRICA 24 BITHERMAL)

- 9 -

RU

движение) (Рисунок 6.2).

•  Показать пользователю, как правильно эксплуатировать котел, в частности операции:

  - включения;

  - выключения;

  - регулирования.

Пользователь обязан хранить документацию в полном виде и в доступном месте для воз-

можности консультаций.

7  ПРОВЕРКА РЕГУЛИРОВКИ ГАЗА

7.1  Предупреждение

b

Измерив давление газа, необходимо тщательно закрыть отводы, использованные

для замера давления. После проведения всех операций по регулировке газа необ-

ходимо опломбировать регулировки клапана.Внимание, опасность удара током! Во

время действий, описанных в этом разделе, котел находится под напряжением. Ни

в коем случае не прикасаться к электрическим компонентам!

7.2  Операции и установка газа

•  Снять переднюю панель корпуса, см. раздел «Снятие внешних панелей» на с.9.

Проверка давления в сети

Выключив котел (приведя в его нерабочее состояние), проверьте давление питания при помо-

щи отвода B (см. Рисунок 7.1) и сравните считанное значение со значениями, приведенными в

таблице «Давление газового питания», раздел «Технические данные» на с.13.

•  Тщательно закройте отвод для замера давления B (см. Рисунок 7.1).

Проверка давления на горелке в системе горячего водоснабжения

•  Откройте отвод для замера давления A (см. Рисунок 7.1) и подсоедините манометр.

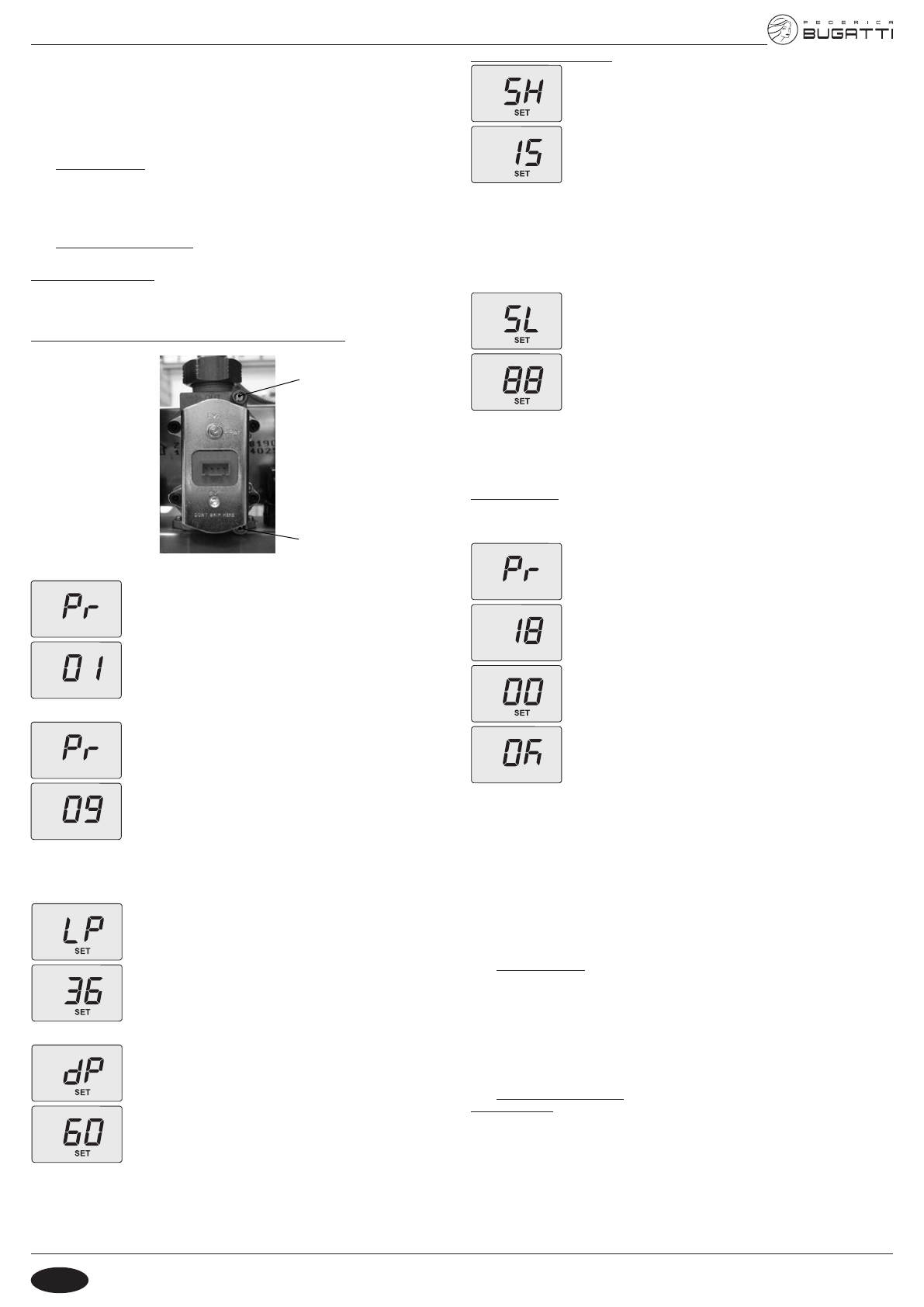

Рисунок 7.1

A

B

•  Войдите в «режим программирования», нажав одновременно и удер-

живая в течение 10 секунд кнопки 3, 4 и 5 (Рисунок 3.1), до появления на

ЖК дисплее букв Pr, чередующихся с номером параметра, указывая на

вход в «параметр 01» (Рисунок 7.2).

•  Пролистайте параметры, используя кнопку 4 или 5 (Рисунок 3.1), до по-

явления на ЖК-дисплее букв Pr, чередующихся с номером параметра

09, указывая на вход в «параметр 09»(Рисунок 7.3).

•  При помощи кнопок 1 или 2 (Рисунок 3.1) можно просмотреть различ-

ные параметры настройки.

0  =  Ни одна функция не активирована

1  = Функция активирована при минимальной мощности в режиме го-

рячего водоснабжения (код LP)

2  = Функция активирована при минимальной мощности в режиме

отопления (код hP)

3  = Функция активирована при максимальной мощности в режиме

отопления (код сP)

4  = Функция активирована при максимальной мощности в режиме

горячего водоснабжения (код dP)

15 =  Активация функции калибровки без автоматической калибровки

На дисплее появится надпись "SET" (Рисунок 7.4).

•  Установив значение на 1 (режим «трубочист» при минимальной темпе-

ратуре горячего водоснабжения), нажмите кнопку 3 для подтвержде-

ния. На дисплее появится код LP, чередующийся с минимальной темпе-

ратурой горячего водоснабжения (Рисунок 7.4).

•  При помощи кнопки 4 или 5 (Рисунок 3.1) измените состояние на dP

(режим «трубочист» активирован при максимальной температуре горя-

чего водоснабжения ) и нажмите для подтверждения кнопку 3. На дис-

плее появится код dP, чередующийся с максимальной температурой

горячего водоснабжения.

•  Сравните измеренное значение давления со значением, указанным в

раздел «Технические данные» на с.13.

•  Если считанные значения давления не совпадают со значениями, при-

веденными в раздел «Технические данные» на с.13, выйдите из режи-

ма программирования, нажав и удерживая кнопку 3 в течение 2 сек., и

выполните калибровку, как описано ниже.

Рисунок 7.2

Рисунок 7.3

Рисунок 7.4

Рисунок 7.5

Калибровка газового клапана

•  Войдите в «режим программирования», нажав одновременно и удер-

живая в течение 10 секунд кнопки 3, 4 и 5 (Рисунок 3.1), до появления на

ЖК дисплее букв Pr, чередующихся с номером параметра, указывая на

вход в «параметр 01» (Рисунок 7.2).

•  Пролистайте параметры, используя кнопку 4 или 5 (Рисунок 3.1), до по-

явления на ЖК-дисплее букв Pr, который чередуются с номером пара-

метра 09, указывая на вход в «параметр 09»(Рисунок 7.3).

•  Используйте кнопки 1 или 2 (Рисунок 3.1), чтобы установить значение

15, затем нажмите кнопку 3 для подтверждения. На дисплее появится

код S-H, чередующийся с параметром абсолютной максимальной мощ-

ности и надпись "SET" (Рисунок 7.6).

•  Увеличьте или уменьшите значение при помощи кнопки 4 или 5 (Рисунок 3.1). Подождите 3

минуты, пока давление газа стабилизируется, после чего считайте значение на газовом мано-

метре.Помните, что во время калибровки максимума нельзя вернуться к меньшему про-

пущенному значению.

•  Чтобы сохранить значение, нажмите кнопку 2 (Рисунок 3.1) и удерживайте ее в течение 5 се-

кунд.

•  Чтобы перейти к калибровке газового минимума, нажмите кнопку 1

(Рисунок 3.1). На дисплее появится символ S-L, чередующийся с пара-

метром минимальной абсолютной мощности, и надпись "SET" (Рисунок

7.7).

•  Увеличьте или уменьшите значение при помощи кнопки 4 или 5 (Ри-

сунок 3.1). Подождите 3 минуты, пока давление газа стабилизируется,

после чего считайте значение на газовом манометре. Помните, что

при калибровке минимума нельзя вернуться к большему пропу-

щенному значению .

•  Чтобы сохранить значение, нажмите кнопку 2 (Рисунок 3.1) и удержи-

вайте ее в течение 5 секунд.

•  Нажмите кнопку 1 (Рисунок 3.1), чтобы проверить установленное мак-

симальное значение и в случае необходимости измените его, выполнив

описанную выше процедуру.

•  Нажмите кнопку 1 (Рисунок 3.1), чтобы проверить установленное минимальное значение и в

случае необходимости измените его, выполнив описанную выше процедуру.

•  Отключите питание, чтобы выйти из режима калибровки.

Проверка горения

b

Для проверки того, что горение, после регулировки газа на горелке, является соответ-

ствующим, активировать расширенную визуализацию контроля горения (параметр P18).

•  Войти в "режим программирования", удерживая одновременно в те-

чение 10 секунд клавиши 3, 4 и 5 (Рисунок 3.1), до появления на ЖК-

дисплее знаков Pr, чередующихся со значением параметра 01, что ука-

зывают на вход в "параметр 01" (Рисунок 7.2).

•  Пролистать различные параметры, используя клавиши 4 или 5 (Рисунок

3.1), до появления на ЖК-дисплее знаков Pr, чередующихся с номером

18, что обозначает вход в «параметр 18» (расширенная визуализация)

(Рисунок 7.8).

•  Нажимая клавишу 2 (Рисунок 3.1), можно изменить значение параметра

18 с 01 на 00, что дает возможность визуализировать Lc 26.

•  На дисплее появляется надпись “SET” (Рисунок 7.8).

•  Чтобы подтвердить введенное значение, нажать клавишу 3 (Рисунок

3.1).

•  SНа дисплее в течение 3 сек. появляется надпись "Ok" (Рисунок 7.8), с

последующей визуализацией перечня параметров.

•  Открыть кран горячей воды, выпуская большой объем воды и оставляя

его открытым, по меньшей мере, в течение 5 минут, таким образом, что-

бы платой котла было проверено соответствующее функционирование

горения, контролируемого системой GARC.

•  Убедиться, что в течение этого промежутка времени платой не корректируется горение, ото-

бражаемое на дисплее котла путем визуализации LC 26 + Tемп.

•  Закрыть кран горячей воды.

•  Войти в “режим программирования” и прокрутить различные параметры до параметра 18.

•  Нажимая клавишу 1 (Рисунок 3.1), можно изменить значение параметра 18 с 00 на 01, что ис-

ключает возможность визуализировать Lc 26.

•  Чтобы подтвердить введенное значение, нажать клавишу 3 (Рисунок 3.1).

•  Для выхода нажать клавишу 3 (Рисунок 3.1) и отключить электропитание.

•  Закройте краны горячей воды.

Закройте отвод для замера давления.

8  ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

8.1  Предупреждение

b

Описанные в данной главе операции должны выполняться только квалифицированными

специалистами, рекомендуется обращаться в уполномоченный сервисный центр.

Для обеспечения надежной и бесперебойной работы котла, необходимо, чтобы специалисты

уполномоченного сервисного центра выполняли один раз в год его техобслуживание и очистку.

Если данные работы не проводятся, то гарантия не распространяется на замену поврежденных

деталей и устранение возможных неполадок в работе котла.

Перед проведением каких-либо операций по очистке, техобслуживанию, открытию или демон-

тажу панелей, необходимо отключить котел от сети электропитания при помощи всеполюс-

ного выключателя, предусмотренного при установке, и закрыть газовый кран.

8.2  Снятие внешних панелей

Передняя панель

•  Снять винты A. Снять переднюю панель, потянув ее на себя (Рисунок 8.1).

Рисунок 7.6

Рисунок 7.7

Рисунок 7.8
