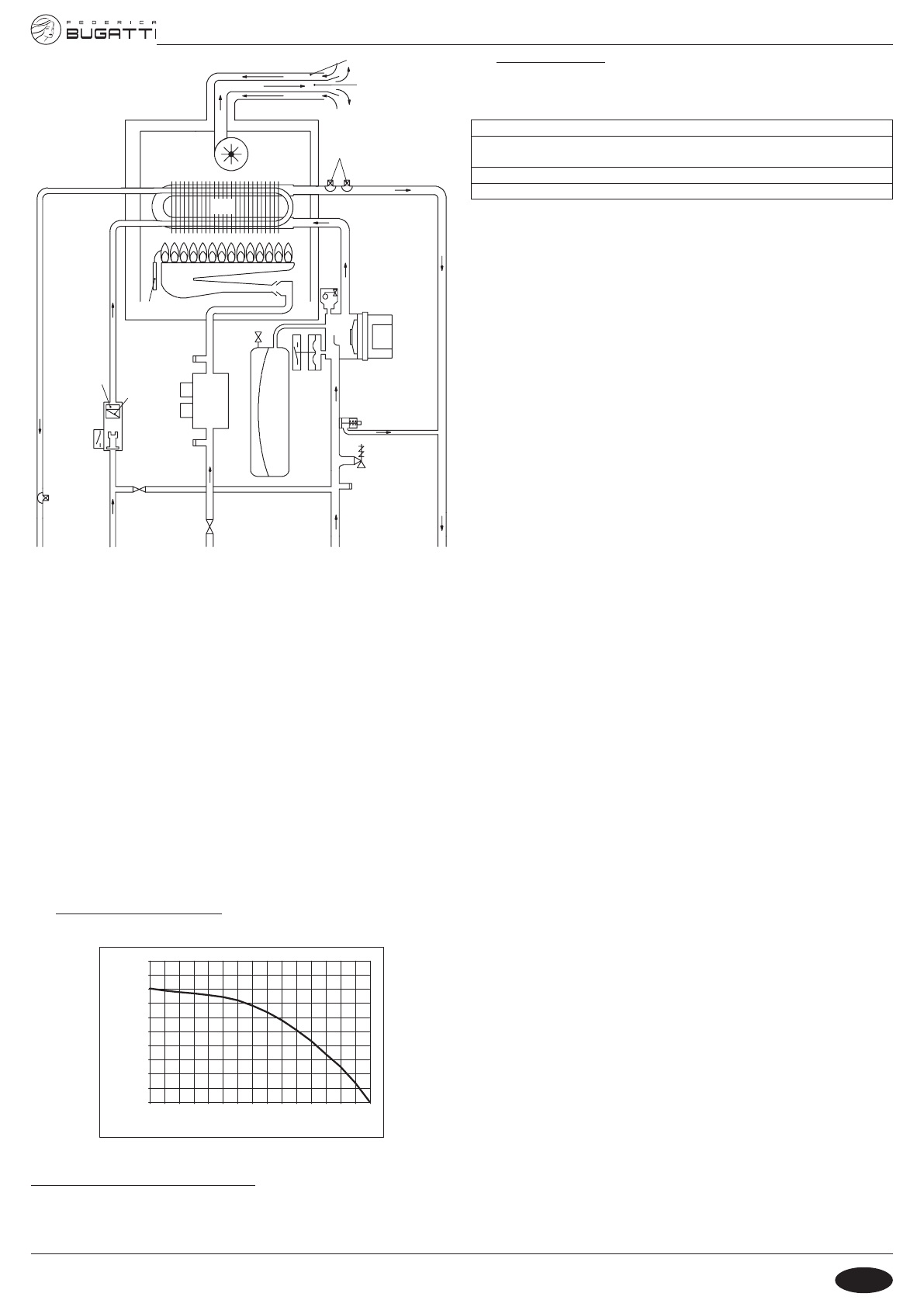

Рисунок 9.2

38

27

28

32

31

36

29

16

17

18

14

15

23

19

35

30

24

40

22

42

41

25

39

33

24

20

21

14  Труба нагнетания системы отопления

15  Труба выхода системы горячего водоснабжения

16  Газовый кран

17  Труба входа системы горячего водоснабжения

18  Труба возврата системы отопления

19  Кран наполнения контура системы отопления

20  Дымоотвод

21  Вытяжной воздухопровод

22  Вентилятор

23  Датчик NTC в системе горячего водоснабжения

24  Кран опорожнения первичного контура

25  Предохранительный клапан 3 бар

26  Пробка спускного отверстия насоса

27  Насос

28  Автоматический воздуховыпускной клапан

29  Реле потока горячей воды

30  Модулирующий газовый клапан

31  Отвод для замера давления газа на выходе газового клапана

32  Отвод для замера давления газа на входе газового клапана

33  Датчик давления отопления

34  Датчик NTC отопления / Максимальная температура отопления

35  Электрод контроля пламени / Электрод розжига

36  Горелка

37  Камера сгорания

38  Битермический теплообменник

39  Расширительный бак

40  Встроенный байпас (обводной контур)

41  Фильтр воды в системе горячего водоснабжения

42  Ограничитель расхода воды в системе горячего водоснабжения (дополнительно)

* Для доступа к табличке с данными снять переднюю панель корпуса в соответствии с указания-

ми раздела «

Техническое обслуживание»

9.2  Гидравлическая характеристика

Гидравлическая характеристика представляет собой зависимость давления (напора), допусти-

мого в системе отопления от расхода.

Рисунок 9.3

Напор (бар)

Мощность (л/ч)

0,00

0,10

0,20

0,30

0,40

0,50

0

200

400

600

800 1000 1200 1400

Потери при загрузке котла уже были вычтены.

Расход при закрытых термостатических кранах

Котел оснащен автоматическим байпасом (обводным контуром), который защищает первичный

теплообменник. В случае чрезмерного уменьшения или полной блокировки циркуляции воды

в системе отопления из-за закрытия термостатических клапанов или кранов элементов конту-

ра, байпас обеспечивает минимальную циркуляцию воды внутри первичного теплообменника.

Байпас откалиброван на разницу давлений приблизительно в 0,3-0,4 бар.

9.3  Расширительный бак

Разница высоты между предохранительным клапаном и самой высокой точкой системы может

составлять максимум 10 метров.

В случае большей разницы необходимо увеличить давление предварительного наполнения

расширительного бака и системы в холодном состоянии на 0,1 бар при каждом увеличении на

1 метр.

Общая емкость

л

8,0

Давление предварительного наполнения

кПа

100

бар

1,0

Полезная емкость

л

4,0

Максимальная емкость системы*

л

124

* При условиях:

•  Максимальная средняя температура системы 85°C;

•  Начальная температура наполнения системы 10°C.

b

Для систем с емкостью, превышающей максимальную емкость системы (указанную в

таблице) необходимо предусмотреть дополнительный расширительный бак.
