3.12  Неполадки в работе

Если котел не работает, и на ЖК дисплее появляется код с буквами буквой

Еr, и надпись RESET (Сброс) (раздел «Панель управления» на с.3), это

значит, что котел заблокирован. Фон дисплея мигает (Рисунок 3.14).

Чтобы восстановить работу, нажмите кнопку сброса 3 (Рисунок 3.1) на па-

нели управления котла.

b

В случае частого срабатывания аварийной блокировки необходимо

обратиться в уполномоченный сервисный центр.

После трех попыток восстановления работы котла при помощи кнопки

сброса 3 (Рисунок 3.1) на ЖК-дисплее появляется код “91”, чередующийся
с  буквами “Er”, и символ

 (Рисунок 3.15). Котел блокируется.

Чтобы возобновить работу котла, необходимо отключить его от электри-

ческого питания, а затем снова подключить и одновременно нажать и

удерживать как минимум 5 секунд кнопк 1, 2 и 3 (Рисунок 3.1).

b

Если пользователь сам выполняет данную операцию, он должен в

любом случае обратиться в центр технической поддержки, чтобы

проверить исправность работы котла.

Другие возможные неполадки, которые сигнализирует ЖК-дисплей

Если на ЖК-дисплее появляется код с буквами Еr, и символ

, это означа-

ет, что данную неполадку нельзя сбросить и перезагрузить.

Фон дисплея мигает (Рисунок 3.16).

Еще один сигнал может быть подан в случае отсутствия возможности при-

ема теплообменником горячего водоснабжения всей мощности, предо-

ставленной котлом.

Например, если теплообменник закупорен накипью. Это может произой-

ти только, когда котел работает в режиме нагрева воды для горячего водо-

снабжения.

На дисплее появится код 1, озаглавленный буквой L. Фон дисплея мигает

(Рисунок 3.17).

b

Чтобы восстановить бесперебойную работу котла, необходимо вызвать специалиста

уполномоченного сервисного центра.

Еще один сигнал тревоги появится в случае наличия протока воды между

теплообменником горячего водоснабжения и теплообменником отопле-

ния.

На дисплее появится код 4, озаглавленный буквой L. Фон дисплея мигает

(Рисунок 3.18).

b

Чтобы восстановить бесперебойную работу котла, необходимо

вызвать специалиста уполномоченного сервисного центра.

Шумы воздушных пузырьков

В этом случае необходимо проверить давление в контуре системы отопления и при необходи-

мости произвести наполнение, см. раздел «Наполнение контура отопления» на с.4.

Низкое давление в системе

Добавьте еще воды в систему отопления.

Чтобы выполнить это действие, см. раздел «Наполнение контура отопления» на с.4.

Необходимо самостоятельно осуществлять периодический контроль давления системы ото-

пления.

Если необходимость добавки воды в систему случается слишком часто, обратитесь к специали-

стам уполномоченного сервисного центра для осуществления проверки системы отопления и

самого котла на герметичность.

Из предохранительного клапана выходит вода

Убедитесь, что кран наполнения плотно закрыт (раздел «Наполнение контура отопления» на

с.4).

Проверьте в меню INFO (Информация), чтобы давление в контуре системы отопления не при-

ближалось к 3 бар; в противном случае рекомендуется слить часть воды в системе отопления

через клапаны выпуска воздуха из радиаторов, чтобы понизить давление до нормального зна-

чения.

b

В случае возникновения проблем, не описанных выше, выключите котел в соответствии с

инструкциями, см. раздел «Выключение» на с.4 и вызовите специалиста уполномочен-

ного сервисного центра.

3.13  Просмотр в режиме INFO

Режим INFO позволяет просмотреть некоторые данные о состоянии работы котла. В случае не-

исправной работы котла эти данные могут понадобиться сервисному центру для установления

причин отказа.

Чтобы перейти в режим INFO, держите нажатыми одновременно кнопки 3
и  5 (Рисунок 3.1) до появления на дисплее кода J00, который чередуется

со значением параметра (Рисунок 3.19).

Для просмотра значений используйте кнопки 4 (уменьшение) и 5 (увели-

чение). Для выхода из режима INFO быстро нажмите кнопку 3 (Рисунок

3.1). Выход из режима произойдет автоматически, если ни одна кнопка не

будет нажата в течение 30 сек.

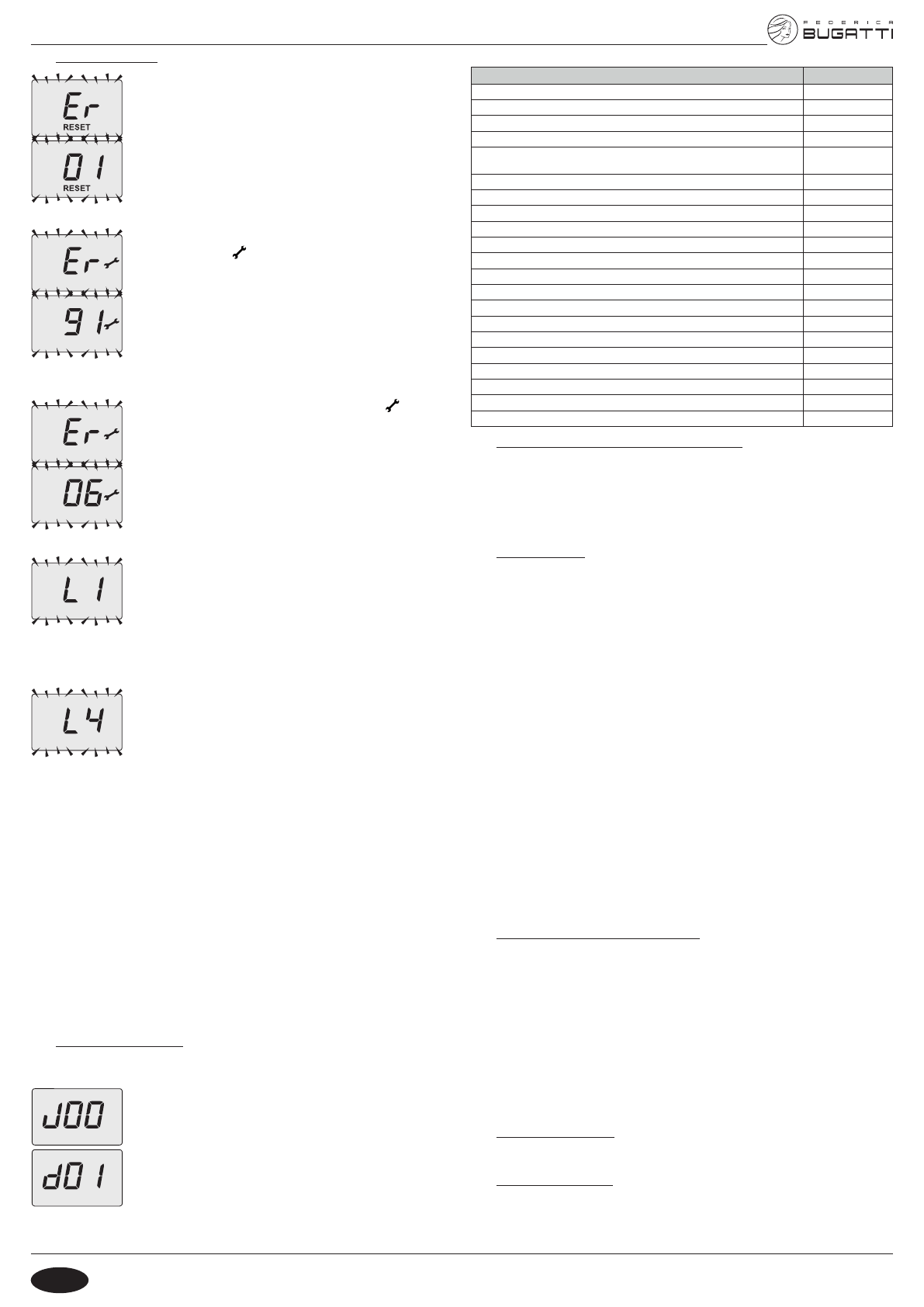

Рисунок 3.14

Рисунок 3.15

Рисунок 3.16

Рисунок 3.17

Рисунок 3.18

Рисунок 3.19

В этой таблице приводятся все значения, которые можно просмотреть в режиме INFO.

Величина

Указатель

Давление первичного контура

J00 + значение

Внешняя температура

J01 + значение

Величина кривой К

J02 + значение

Значение разности между климатической кривой и температурой в помещении

J03 + значение

Расчетная температура отопления (по климатической кривой или по установ-
ленным значениям)

J04 + значение

Температура NTC на выходе отопления

J05 + значение

Температура NTC на возврате (не управляется)

J06 + ---

Настройки системы горячего водоснабжения

J07 + значение

Температура на входе системы горячего водоснабжения (отсутствует)

J08 + ---

Температура на выходе системы горячего водоснабжения

J09 + значение

Расход воды в системе горячего водоснабжения

J10 + значение

Температура дыма (отсутствует)

J11 + ---

Скорость вентилятора (отсутствует)

J12 + ---

Давление датчика давления (отсутствует)

J13 + ---

Стойкость пламени

J14 + значение

Время до технического обслуживания

J15 + значение

Состояние 3 звезды (ON=01, OFF=00) (отсутствует)

J16 + ---

HWCH Hardware code high (код версии оборудования)

J17 + значение

HWCL Hardware code low (код версии оборудования)

J18 + значение

SWCH Software code high (код версии ПО)

J19 + значение

SWCL Software code low (код версии ПО)

J20 + значение

3.14  Код неисправности дистанционного управления

Если котел подключен к дистанционному управлению (дополнительно), в центральной части

дисплея пульта отображается код неисправности котла.

Текущая неисправность обозначается посредством цифрового кода, чередующегося с буквами

Er.

На пульте дистанционного управления выводятся такие же как и на дисплее коды отклонения от

нормы (см. «Сигналы тревоги, которые могут появиться на ЖК-дисплее» на с. 3).

4  УСТАНОВКА

4.1  Предупреждение

b

Продукты сгорания котла должны выводится непосредственно на открытый воздух или в

предназначенный для этих целей дымоход в соответствии с действующими национальны-

ми нормами и местными правилами.

Перед установкой в обязательном порядке необходимо тщательно промыть все трубы си-

стемы неагрессивными химическими средствами. Такая процедура необходима для удаления

всевозможных осадков и загрязнений, которые могут препятствовать надежной работе котла.

После промывки необходимо произвести обработку системы.

Стандартная гарантия не распространяется на устранение возможных неполадок в результате

несоблюдения вышеизложенных инструкций.

Проверьте:

•  соответствует ли котел типу подаваемого газа (см. клейкую этикетку).

В случае необходимости приспособления котла к другому типу газа см. раздел «СМЕНА ТИПА

ГАЗА» на с.8.

•  соответствуют ли характеристики сетей электрического, гидравлического и газового питания

данным, указанным на табличке.

Минимальная температура на возврате системы отопления не должна опускаться ниже 40°C.

Для отвода продуктов сгорания необходимо использовать исключительно комплекты для ды-

моотвода от производителя, так как они являются неотъемлемой частью котла.

Кроме того, для сжиженного газа установка должна соответствовать требованиям поставщиков

этого вида топлива, а также действующим техническим нормам и законодательству.

Предохранительный клапан должен быть подсоединен к системе канализации для предупреж-

дения затопления в случае его срабатывания.

Электрические соединения должны соответствовать техническим нормам, а именно:

•  котел должен быть обязательно подсоединен к надежной системе заземления посредством

специального зажима;

•  в непосредственной близости от котла необходимо установить всеполюсный выключатель,

обеспечивающий полное отключение при условиях избыточного напряжения категории III. По

электрическим соединениям см. раздел «Электрическое подключение» на с.7

•  Электропровода для подсоединения к котлу пульта дистанционного управления должны

находиться в лотках, отличных от лотков проводов с напряжением 230 В, так как они являются

низковольтными.

4.2  Меры предосторожности при установке

b

Во время установки необходимо выполнить следующие инструкции:

•  закрепить котел на прочной стене;

•  соблюсти размеры дымового трубопровода (раздел «Размеры и соединения» на с.5) и пра-

вильные способы его установки, приведенные в инструкциях вкладыша комплекта для дымо-

отвода;

•  оставить вокруг котла следующие минимальные расстояния: сверху — 250 мм, снизу —

200 мм, по бокам — 25 мм;

•  оставить 6 см свободного пространства перед котлом в случае его установки в шкафу, панели,

нише;

•  если котел устанавливается на место предыдущего, тщательно промыть и очистить место уста-

новки;

•  рекомендуется оснастить систему соответствующим осадочным фильтром или использовать

средство для подготовки воды; в частности, последнее решение не только очистит систему, но

и окажет антикоррозионное действие, образовав защитную пленку на металлических поверх-

ностях и нейтрализуя газы, присутствующие в воде;

4.3  Установка опоры котла

Используйте бумажный шаблон (входящий в комплект поставки), в котором указаны все раз-

меры и информация для правильной установки опоры.

4.4  Размеры и соединения

Котел соответствует следующим размерам:
