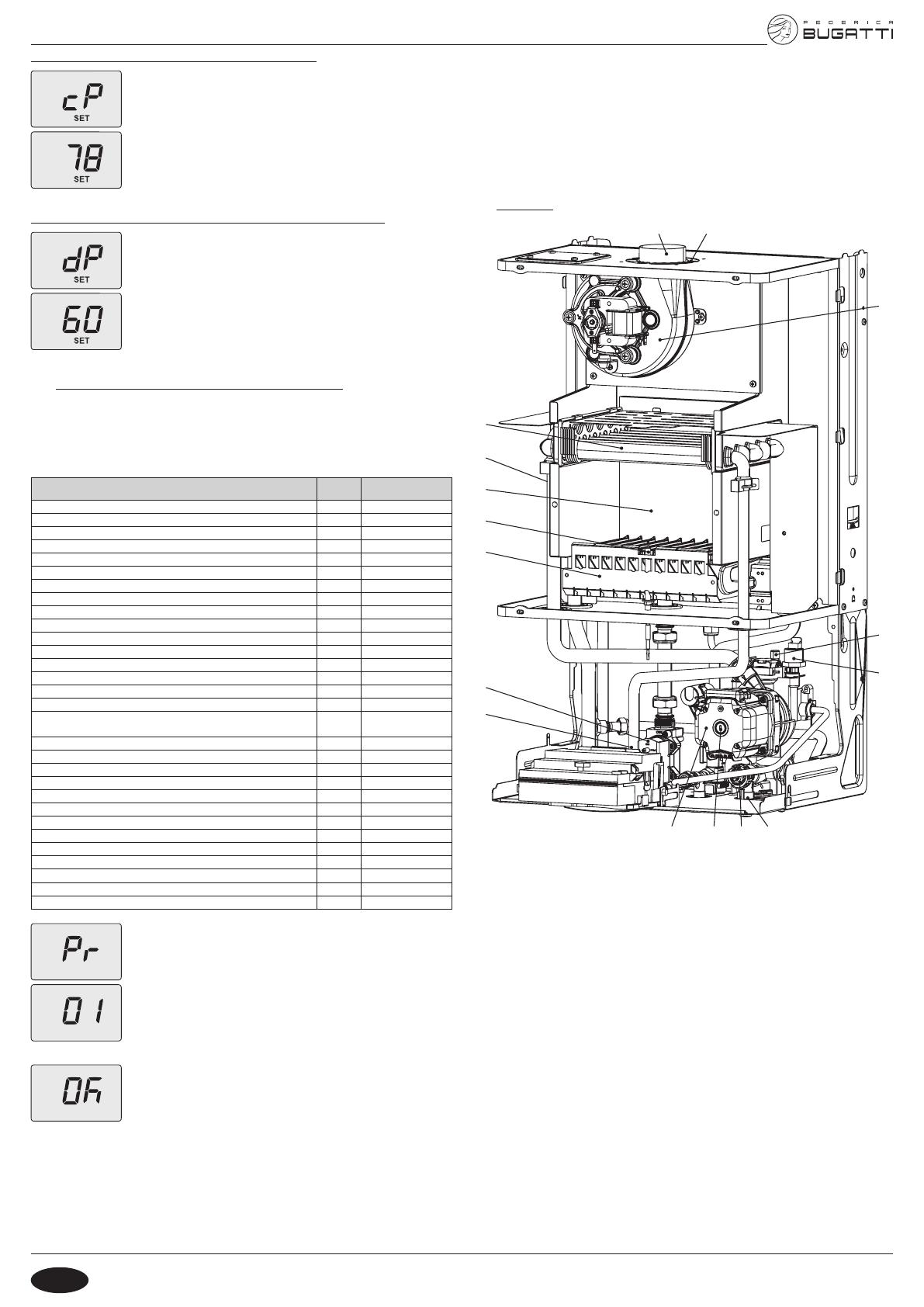

FEDRICA BITHERMAL

(FEDRICA 24 BITHERMAL)

- 11 -

RU

Режим «трубочист» при максимальной мощности отопления

•  При помощи кнопки 4 или 5. На дисплее буквы сP будут чередоваться с

максимальным значением температуры воды в системе отопления (на-

пример, 78) и появится надпись "SET", указывая на доступ к активации

режима «трубочист» при максимальной мощности отопления (Рисунок

8.9).

Режим «трубочист» при максимальной мощности горячего водоснабжения

•  При помощи кнопки 4 или 5. На дисплее буквы dP будут чередоваться с

максимальным значением температуры воды в системе отопления (на-

пример, 60) и появится надпись "SET", указывая на доступ к активации

режима «трубочист» при максимальной мощности горячего водоснаб-

жения (Рисунок 8.10).

•  Для выхода нажмите кнопку 3 (Рисунок 3.1) и отключите питание.

8.10  Настройки для замены электронной контрольной платы

При замене электронной контрольной платы котла, необходимо выполнить конфигурацию но-

вой платы под соответствующую модель котла.

После проверки работы котла и возможного изменения некоторых параметров, установ-

ленных производителем, необходимо заполнить следующую таблицу значениями, кото-

рые появляются при просмотре параметров конфигурации электронной контрольной

платы.

Это позволит правильно перенастроить котел в случае замены электронной контрольной

платы.

ПАРАМЕТРЫ

ДИ-

СПЛЕЙ

ЗНАЧЕНИЕ

Модель/тип котла

Пар. 01

Тип котла

Пар. 02

Чрезмерный выброс тепла

Пар. 03

Не используется

Пар. 04

---------------

Тип газа

Пар. 05

Офсетное значение CO

2

Пар. 06

Макс. температура нагнетания отопления, °C

Пар. 07

Сброс (возврат к настройкам производителя)

Пар. 08

«Трубочист» или калибровка газового клапана

Пар. 09

Частота повторного включения отопления

Пар. 10

Пост-циркуляция насоса

Пар. 11

Настройка полезной мощности отопления

Пар. 12

Режим работы насоса

Пар. 13

Мощность розжига горелки

Пар. 14

Коэффициент К внешнего датчика

Пар. 15

Минимум электроэнергии в системе отопления

Пар. 16

Отключение горелки в режиме температуры водоснаб-
жения

Пар. 17

Не используется

Пар. 18

---------------

Интерфейс пользователя

Пар. 19

Не используется

Пар. 20

---------------

Не используется

Пар. 21

---------------

Не используется

Пар. 22

---------------

Не используется

Пар. 23

---------------

Не используется

Пар. 24

---------------

Минимальное значение калибровки газового клапана

Пар. 25

Максимальное значение калибровки газового клапана

Пар. 26

Мин. температура нагнетания отопления, °C

Пар. 27

Интервалы технического обслуживания

Пар. 28

Не используется

Пар. 29

---------------

Контрольное давление P on

Пар. 30

•  Войдите в «режим программирования», нажав одновременно и удер-

живая в течение 10 секунд кнопки 4 и 5 (Рисунок 3.1), до появления на

ЖК дисплее букв Pr, чередующихся с номером параметра 01, указывая

на вход в «параметр 01» (Рисунок 8.11).

•  Кнопкой 1 или 2 (Рисунок 3.1) можно изменить значение параметра 01.

00 = котел заблокирован; необходимо настроить параметры

01 = 24 kВт

•  Чтобы подтвердить внесенное значение, нажмите кнопку 3 (Рисунок

3.1). На дисплее в течение 3 сек. будет видна надпись "Ok" (Рисунок

8.12), а затем появится список параметров.

•  Чтобы выйти из «режима программирования», нажмите кнопку 3 (Рису-

нок 3.1), или же через 15 мин выход произойдет автоматически, и систе-

ма вернется к предварительно настроенному состоянию котла.

•  Нажмите кнопку 5 (Рисунок 3.1), чтобы перейти к параметру Pr 02, и просмотрите соответству-

ющее установленное значение: 02 = герметичная камера с контролем сгорания GARC.

•  Чтобы изменить значение, нажмите кнопку 1 или 2 (Рисунок 3.1) и подтвердите значение пара-

метра кнопкой 3 (Рисунок 3.1). На дисплее в течение 3 сек. будет показана надпись "Ok".

•  Чтобы выйти, не подтверждая измененное значение, нажмите кнопку 4 или 5 (Рисунок 3.1).

•  Нажмите кнопку 5 (Рисунок 3.1), чтобы перейти к параметру Pr 05, и просмотрите соответству-

ющее установленное значение: 00 = газ G20 (метан), 05 = газ G30-G31 (пропана).

•  Чтобы изменить значение, нажмите кнопку 1 или 2 (Рисунок 3.1) и подтвердите значение пара-

Рисунок 8.9

Рисунок 8.10

Рисунок 8.11

Рисунок 8.12

метра кнопкой 3 (Рисунок 3.1). На дисплее в течение 3 сек. будет показана надпись "Ok".

•  Чтобы выйти, не подтверждая измененное значение, нажмите кнопку 4 или 5 (Рисунок 3.1).

•  Нажмите кнопку 5 (Рисунок 3.1), чтобы перейти к параметру Pr 06, и просмотрите соответству-

ющее установленное значение: 15 = газ G20 (метан) и G30-G31 (пропана).

•  Чтобы изменить значение, нажмите кнопку 1 или 2 (Рисунок 3.1) и подтвердите значение пара-

метра кнопкой 3 (Рисунок 3.1). На дисплее в течение 3 сек. будет показана надпись "Ok".

•  Чтобы выйти, не подтверждая измененное значение, нажмите кнопку 4 или 5 (Рисунок 3.1).

•  При нажатии и удерживании в течение 10 секунд кнопка 3 (Рисунок 3.1) происходит выход из

«режима программирования».

9  ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

9.1  Общий вид

Рисунок 9.1

26

24

25

27

30

21

35

36

30

23

38

34

37

28

33

22
