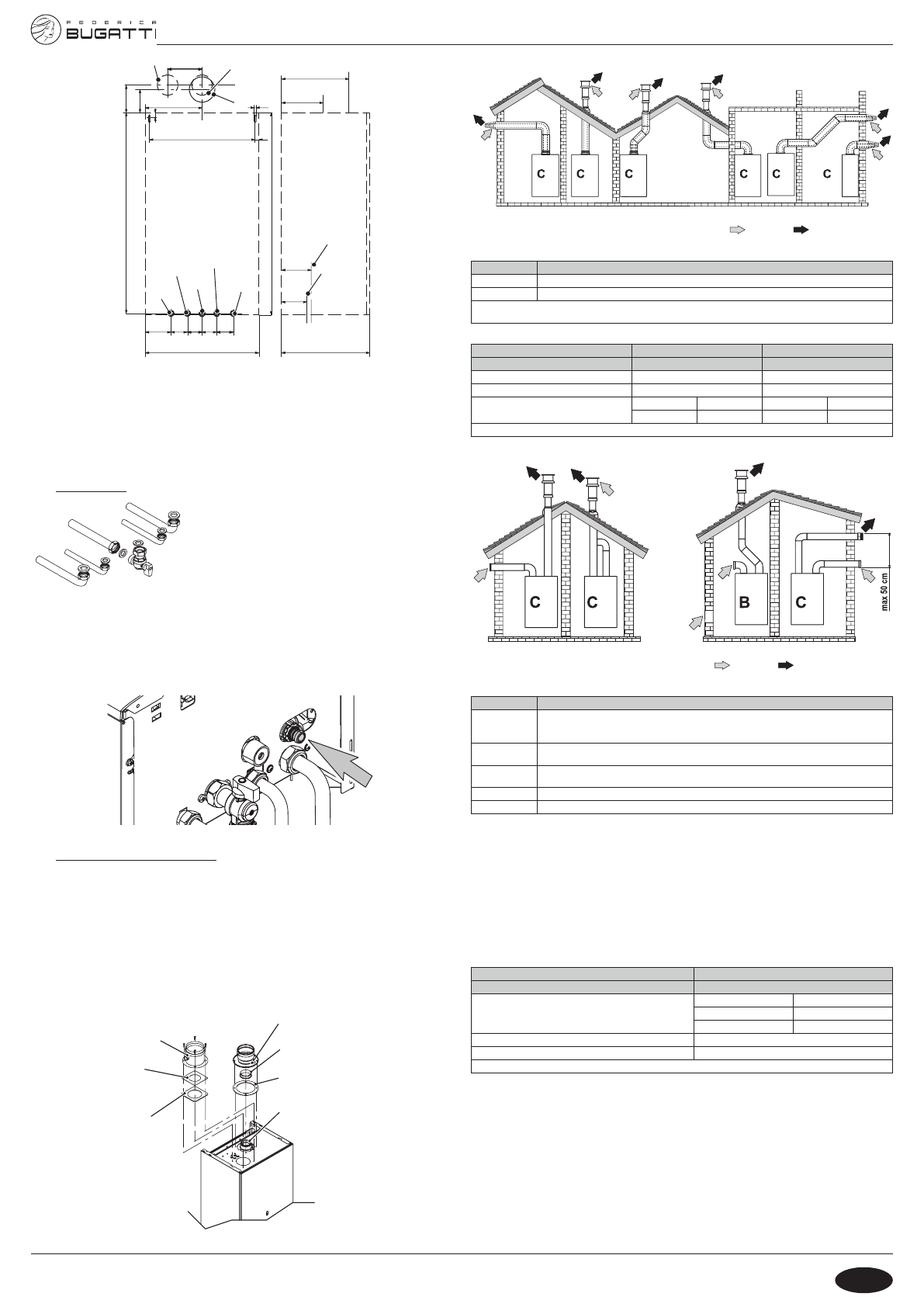

FEDRICA BITHERMAL

(FEDRICA 24 BITHERMAL)

- 6 -

RU

Рисунок 4.1

400

65

64

52

65

703

70

2

125

43

200

327

201

237

115

98

15

93

150

368

16

12

A

B

C

D-E

G-H

A-B

D

E

F

F

G

H

C

A

Дымоотвод / забор воздуха (коаксиальный ø 60/100 мм)

B

Дымоотвод (раздвоенный ø 80 мм)

C

Забор воздуха (раздвоенный ø 80 мм)

D

MR - подача отопления (трубопровод Ø 16/18 мм)

E

US - выход горячего водоснабжения (трубопровод Ø 12/14 мм)

F

Газ (кран G3/4MF - трубопровод Ø 16/18 мм)

G

ES - вход горячего водоснабжения (трубопровод Ø 12/14 мм)

H

RR - возврат отопления (трубопровод Ø 16/18 мм)

Соединение предохранительного клапана 3 бар G1/2F

4.5  Монтаж котла

•  Снимите заглушки с труб котла.

•  Прикрепите котел к опоре.

•  Привинтите кран к котлу.

•

•  Закрепите или приварите патрубки трубы соответствен-

но ø 14 мм на входе, выходе системы горячего водоснаб-

жения и ø 18 мм на газе, нагнетании, возврате системы

отопления.

•  На входе системы горячего водоснабжения настоятель-

но рекомендуется установить отсечной кран. Такой кран

изолирует котел в гидравлическом отношении и упроща-

ет проведение техобслуживания.

•  Если гидравлическая система отопления располагается над плоскостью котла, рекомендуется

установить краны для возможности ее секционирования во время проведения техобслужи-

вания.

•  Зафиксируйте трубы с применением прокладок 1/2" и 3/4".

•  Проверьте герметичность системы подачи газа.

•  Подсоедините предохранительный клапан к сливной воронке (Рисунок 4.3).

Рисунок 4.3

4.6  Размеры и длина дымоотводов

Предупреждение

В случае котла типа C с герметичной камерой и принудительной тягой вход воздуха и выпуск

дыма должны быть соединены с одной из систем выпуска дыма / забора воздуха, описанных

ниже. Работа аппарата совместима со всеми конфигурациями дымоходов типа C, указанными

на табличке с техническими данными. Однако некоторые конфигурации могут быть очень огра-

ниченными или запрещенными местными законами, стандартами и правилами. Перед началом

установки необходимо это проверить и тщательно следовать соответствующим требованиям.

Следует также выполнять распоряжения, касающиеся расположения конечных элементов тру-

бопроводов на стене и/или на крыше и соблюдать минимальные расстояния от окон, стен, от-

верстий вентиляции и т.д.

Диафрагмы

Для исправной работы котла необходимо установить диафрагмы, поставляемые в комплекте с

оборудованием. Следует убедиться, что на котел установлена соответствующая диафрагма (в

случае необходимости ее использования) и что она расположена правильно.

Рисунок 4.4

Фланцевый патрубок

забора воздуха

Диафрагма

забора

воздуха

Прокладка

Диафрагма

дымоотвода

Прокладка

котла

Фитинг

дымоотвода

Прокладка на

поверхность котла

Рисунок 4.2

СОЕДИНЕНИЕ С КОАКСИАЛЬНЫМИ ТРУБОПРОВОДАМИ

Рисунок 4.5

12

32

32

32

12

12

Примеры соединения с коаксиальными трубопроводами (

 = Воздух /

 = Дым)

Тип

Тип

Описание

C12

Горизонтальные системы забора воздуха и выпуска дыма через стену

C32

Вертикальные системы забора воздуха и выпуска дыма через крышу

Для коаксиального соединения необходимо установить на котел один из специальных
дополнительных комплектов.

Диафрагмы для коаксиальных трубопроводов

Коаксиальный 60/100

Коаксиальный 80/125

Максимальная допустимая длина

3 м

8,5 м

Фактор уменьшения колена 90°

1 м

1 м

Фактор уменьшения колена 45°

0,5 м

0,5 м

Диафрагма для использования

0,5 ÷ 1 м

Ø 37

0,5 ÷ 2 м

Ø 37

1 ÷ 3 м

Ø 39

2 ÷ 8,5 м

Ø 44

При длине, превышающей 1 метр, необходимо установить устройство для сбора конденсата.

СОЕДИНЕНИЕ С ОТДЕЛЬНЫМИ ТРУБОПРОВОДАМИ

Рисунок 4.6

52

32

22

12

Примеры соединения с отдельными трубопроводами (

 = Воздух /

 = Дым)

Тип

Тип

Описание

C12

Горизонтальные забор и выпуск через стену. Конечные элементы входа/выхода долж-
ны быть концентрическими или достаточно приближенными друг к другу, чтобы на
них действовали одинаковые условия ветра (до 50 см)

C32

Вертикальные забор и выпуск через крышу. Конечные элементы входа/выхода такие
же как и для типа C12

C52

Отдельные забор и выпуск через стену или крышу или через любые другие зоны с раз-

ным давлением. Выпуск и забор не должны размещаться на противоположных стенах.

C62

Забор и выпуск через трубопроводы, сертифицированные отдельно (EN 1856/1)

B22

Забор с места установки и выпуск через стену или крышу

Для соединения с отдельными трубопроводами установите на аппарат специальный дополни-

тельный комплект.

Перед началом установки необходимо проверить используемую диафрагму и убедиться при по-

мощи простого расчета, что максимальная допустимая длина не превышена:
1.  Необходимо полностью определить схему системы раздвоенных дымоходов, включая до-

полнительные компоненты и конечные элементы трубопроводов.

2.  Используя таблицу «Диафрагмы для отдельных трубопроводов», определите потери в экви-

валентных метрах каждого компонента в зависимости от его положения после установки.

3.  Убедитесь, что общая сумма потерь меньше или равна максимальной допустимой длине, ука-

занной в таблице «Диафрагмы для отдельных трубопроводов».

Диафрагмы для отдельных трубопроводов

Отдельные трубопровода Ø 80/80 мм.

Максимальная допустимая длина

15 м

Диафрагма для использования

0,5 - 1 м

Дым Ø 37 - Воздух НЕТ

1 - 10 м

Дым Ø 39 - Воздух НЕТ

10 - 15 м

Дым Ø 44 - Воздух Ø 40

Фактор уменьшения колена 45°

0,9 м

Фактор уменьшения колена 90°

1,65 м

При длине, превышающей 1 метр, необходимо установить устройство для сбора конденсата.
