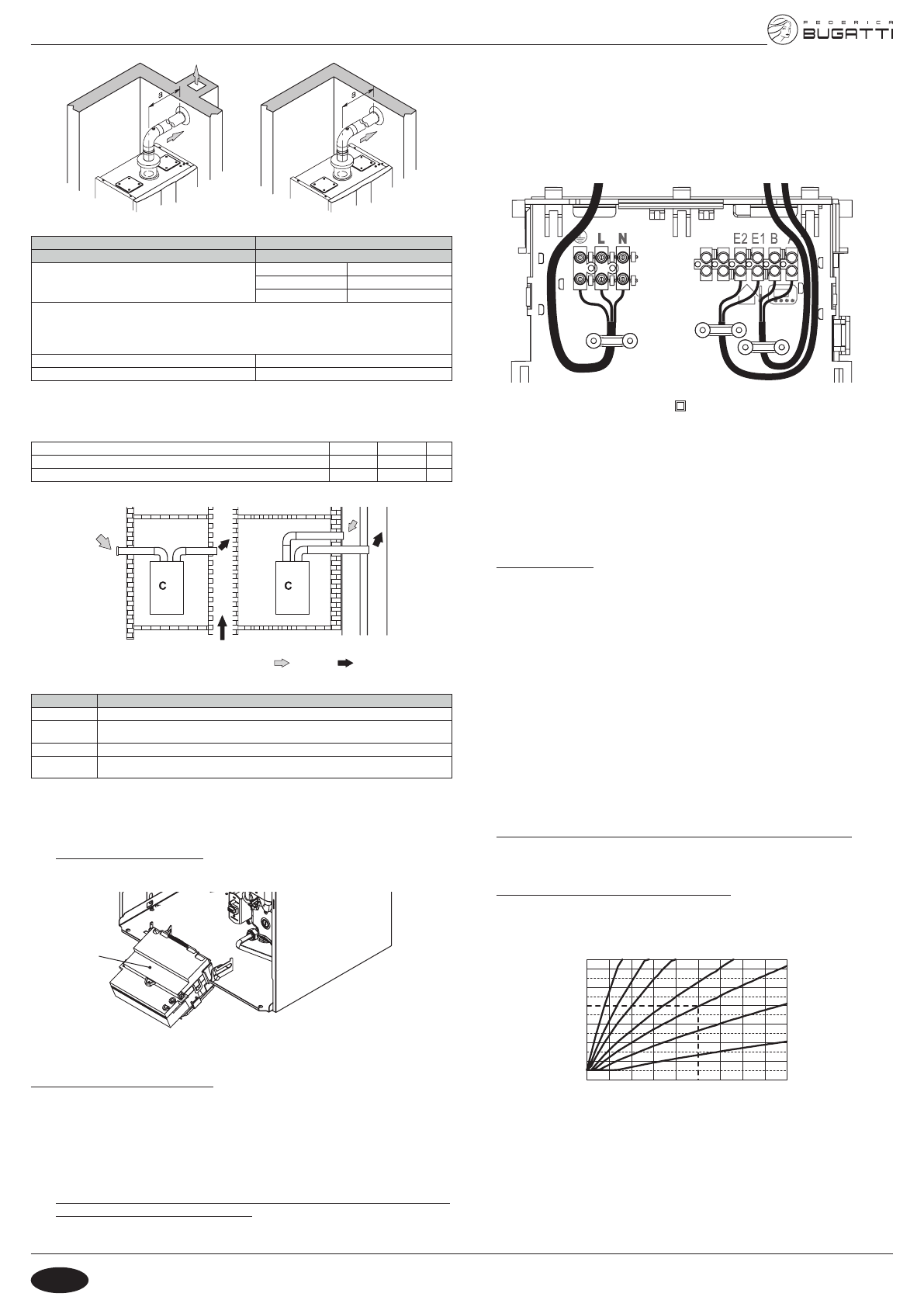

FEDRICA BITHERMAL

(FEDRICA 24 BITHERMAL)

- 7 -

RU

Рисунок 4.7

B

22

Отвод B22 Ø 80 мм

Максимальная допустимая длина

16 м

Диафрагма для использования

0.5 - 1 m

Flue gases Ø 37 - Air NO

1 - 12 m

Flue gases Ø 39 - Air Ø 55

12 - 16 m

Flue gases Ø 44 - Air Ø 40

При длине, превышающей 1 метр, необходимо установить устройство для сбора конденсата.

В помещении, где установлен котел, необходимо предусмотреть необходимый воздухозаборник для

обеспечения притока воздуха горения и проветривания помещения.

Для эффективной работы минимальный воздухообмен должен составлять 2 м

3

/ч на 1 кВт тепловой

мощности.

Фактор уменьшения колена 45°

0,9 м

Фактор уменьшения колена 90°

1,65 м

При использовании трубопроводов и терминалов другого производителя (типа C62) необходи-

мо, чтобы они были совместимыми с данной системой, а дымовой трубопровод был сделан из

материалов, стойких к продуктам конденсации.

При определении параметров труб необходимо учитывать их воздушное сопротивление работе

вентилятора:

Полезное статическое давление при номинальной тепловой мощности

24 kW

38

Па

Чрезмерно высокая температура дыма

24 kW

136

°C

Максимальная рециркуляция CO

2

 во всасывающей трубе

24 kW

0,58

%

Соединение с коллективными дымовыми трубами

Рисунок 4.8

82

42

Примеры соединения с отдельными трубопроводами (

 = Воздух /

 = Дым)

Типы для соединения с коллективными дымовыми трубами

Тип

Описание

C22

Забор и выпуск в общую дымовую трубу (забор и выпуск в одну трубу)

C42

Забор и выпуск в отдельные дымовые трубы, на которые действуют одинаковые ус-
ловия ветра

C82

Выпуск дыма в отдельную или общую дымовую трубу и забор воздуха через стену

B22

Забор воздуха в помещении установки через концентрический трубопровод (который

включает в себя выпуск) и выпуск дыма в общую дымовую трубу с естественной тягой

Если необходимо подключить котел FEDERICA BITHERMAL к коллективной дымовой трубе иди

отдельному дымоходу с естественной тягой, последние должны быть обязательно спроектиро-

ваны техническими специалистами, имеющими необходимую квалификацию, в строгом соот-

ветствии с требованиями действующего законодательства и быть пригодными для аппаратов с

герметичной камерой, оборудованной вентилятором.

4.7  Электрическое подключение

•  Снять нижние и верхние крепежные винты и снять переднюю панель, потянув ее на себя.

•  Найдите крышку К клеммной колодки I (Рисунок 4.9), отвинтите винты и откройте ее.

Рисунок 4.9

I

Если кабель питания поврежден, он должен быть заменен производителем, службой тех-

нической поддержки производителя или специалистом с необходимой квалификацией.

Подсоединение к сети электропитания

•  Подсоедините токопроводящий кабель к всеполюсному выключателю, соблюдая соответствие

линии (коричневый провод) и нейтрали (голубой провод) (Рисунок 4.10).

•  Подсоедините заземляющий провод (желтый/зеленый) к надежной системе заземле-

ния.

Кабель или провод электропитания (Тип: H03VV-F) должен иметь сечение не менее 0,75 мм

2

, дол-

жен находиться на безопасном расстоянии от источников тепла и режущих предметов и во всем

соответствовать действующим техническим нормам.

Провод заземления должен быть длиннее других проводов на 2 см.

4.8  Подключение комнатного термостата/зональных клапанов, пульта дистанци-

онного управления, внешнего датчика

Чтобы подсоединить комнатный термостат, используйте клеммные колодки (Рисунок 4.10).

Установка комнатного термостата исключает установку пульта дистанционного управле-

ния.

При подсоединении любого типа комнатного термостата необходимо снять электриче-

скую перемычку между А и В.

Электропровода комнатного термостата необходимо вставить между зажимами А и В Рисунок

4.10.

b

Ни в коем случае не подсоединяйте провода под напряжением к зажимам А и В.

Рисунок 4.10

Чистые контакты ком-

натного термостата или

пульта дистанционного

управления

Внешний

датчик

Электропитание

Э

лек

тронна

я пла

та к

от

ла

Термостат должен иметь изоляцию класса II ( ) или должен быть подсоединен к системе за-

земления.

Чтобы подсоединить зональные клапаны, используйте клеммные колодки комнатного термо-

стата. Электропровода контактов датчика зонального клапана должны вставляться в зажимы А

и В клеммной колодки комнатного термостата.

Необходимо снять электрическую перемычку между А и В.

Для подсоединения внешнего датчика к котлу необходимо использовать электропровода с се-

чением не менее 0,50 мм

2

.

Электропровода для подсоединения внешнего датчика к котлу должны находиться в лот-

ках, отличных от проводов с напряжением 230 В, так как они являются низковольтными,

и их максимальная длина не должна превышать 20 метров.

4.9  Установка снаружи

Данный котел можно установить снаружи

«

в частично защищенном месте

, то есть устано-

вить аппарат на открытом воздухе, но в месте, защищенном от прямого попадания воды, до-

ждя, снега или града».

Электронная система управления автоматически запускает котел, когда температура первично-

го контура опускается ниже 4 °C, поэтому не отключайте котел от электрического и газового

питания, если вы планируете не использовать его в течение коротких промежутков времени

или если существует возможность заморозков.

Аппарат можно установить снаружи только при условии установки специального комплекта

забора воздуха / выпуска дыма.

С такими защитными мерами котел может работать при температуре от -5 до 60 °C.

Эксплуатация котла при температуре до -15 °C возможна при условии установки дополнитель-

ного комплекта нагревателей и комплекта нижнего защитного покрытия, поставляемых отдель-

но.

В комплект нагревателей входит термостат, который включает нагреватели, чтобы таким обра-

зом поддерживать в трубах температуру выше температуры замерзания.

Комплект нагревателей должен быть установлен правильно, в строгом соответствии с инструк-

циями.

Кабель нагревателей необходимо подключить к клеммной колодке электрического питания

котла (см. раздел «Электрическое подключение» на с.7.) аналогично кабелю электрического

питания котла.

Нагреватели необходимо закрепить на трубе подачи-возврата отопления и входа-выхода систе-

мы горячего водоснабжения при помощи соответствующих установочных пружин.

Термостат следует закрепить на трубе входа системы горячего водоснабжения при помощи со-

ответствующего хомута.

4.10  Установка внешнего датчика температуры (дополнительная позиция)

Внешний датчик необходимо установить на внешней стене здания в месте, защищенном от пря-

мого попадания солнечных лучей, избегая влажных стен или стен, подверженных образованию

плесени, на должном расстоянии от вентиляторов, отверстий выпуска дыма или дымоходов.

4.11  Настройка коэффициента K внешнего датчика

В котле установлено значение коэффициента K, равное нулю, на случай работы без подсоеди-

ненного датчика. Если к котлу ПОДСОЕДИНЕН пульт дистанционного управления (дополни-

тельно), см. Рисунок 4.11.

В этом случае настройка коэффициента K производится дистанционно.

Рисунок 4.11

Внешняя температура, °C

Температура нагнетания

отопления, °C

20

20

15

10

5

0

-5

-10

-15

-20

-25

30

40

50

60

70

80

K=6 K=4 K=3

K=2

K=1,5

K=1

K=0,5

Коэффициент K - параметр, повышающий или уменьшающий температуру на нагнетании ото-

пления при изменении внешней температуры. При установке внешнего датчика, необходимо

установить данный параметр в зависимости от производительности системы отопления для

оптимизации температуры нагнетания (Рисунок 4.11).

Например, для обеспечения температуры нагнетания системы отопления 60 °C при внешней

температуре -5 °C, необходимо установить коэффициент K на 1,5 (пунктирная линия, см. Рисунок

4.11).
