FEDRICA BITHERMAL
(FEDRICA 24 BITHERMAL)
- 8 -
RU

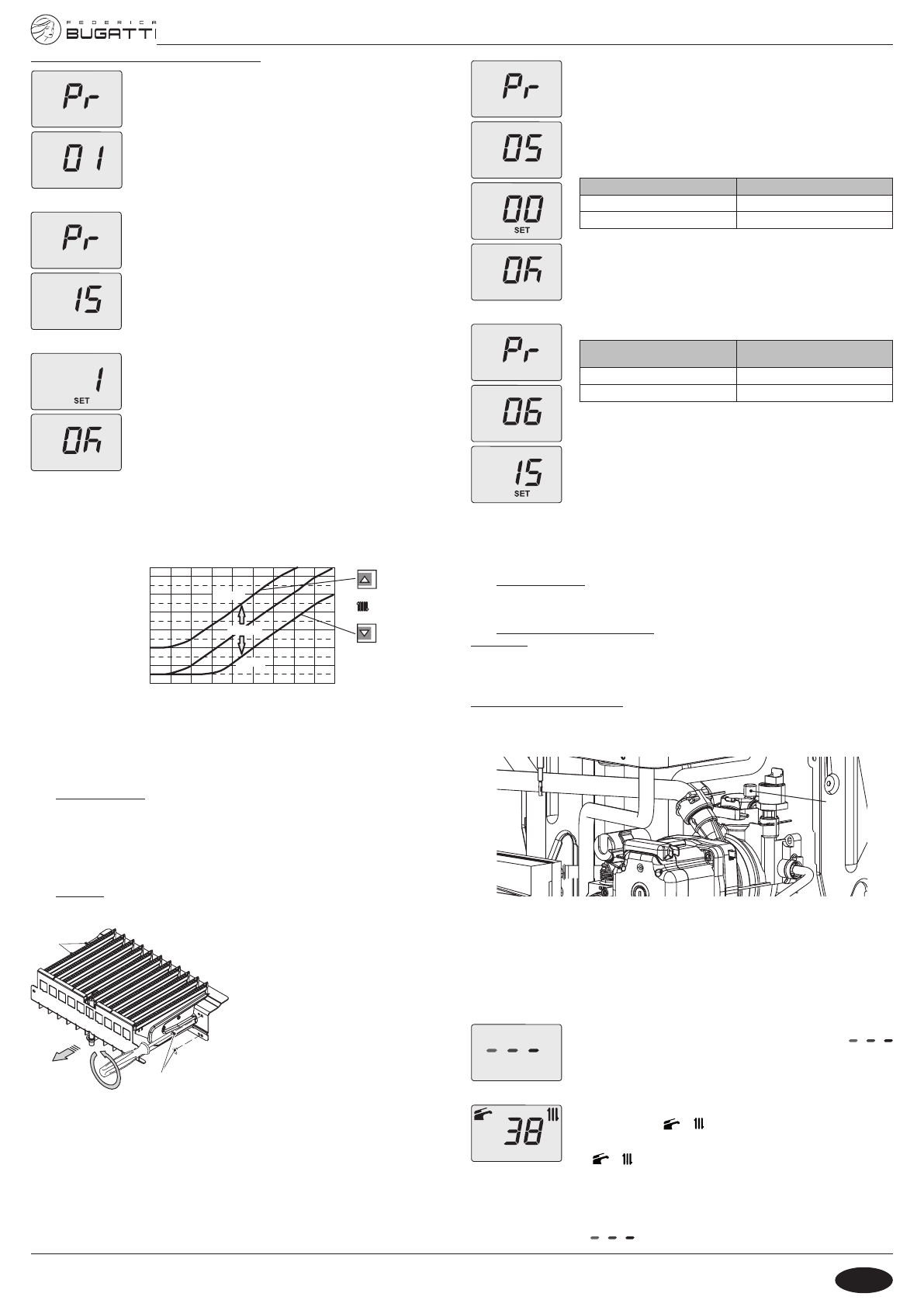

Последовательность настройки коэффициента K
• Войдите в «режим программирования», нажав одновременно и удер-
живая в течение 10 секунд кнопки 3, 4 и 5 (Рисунок 3.1), до появления на
ЖК дисплее букв Pr, чередующихся с номером параметра 01, указывая
на вход в «параметр 01» (Рисунок 4.12).
• Пролистайте параметры, используя кнопку 4 или 5 (Рисунок 3.1), до по-
явления на ЖК-дисплее букв Pr, чередующихся с номером параметра
15, указывая на вход в «параметр 15»(Рисунок 4.13).
• Используя кнопку 1 или 2, можно просмотреть и/или изменить зна-
чение параметра 15 с минимум 01 до максимум 60 в зависимости от
выбранной кривой коэффициента K, см. Рисунок 4.11 (на дисплее по-
казано десятичное значение коэффициентов К). На дисплее появится
надпись "SET" (Рисунок 4.14).
• Чтобы подтвердить внесенное значение, нажмите кнопку 3 (Рисунок
3.1). На дисплее в течение 3 сек. будет видна надпись "Ok" (Рисунок
4.14), а затем появится список параметров (Рисунок 4.13).
• Для выхода нажмите кнопку 3 (Рисунок 3.1) и отключите питание.
С этого момента температура нагнетания в системе будет изменяться в зависимости от установ-
ленного коэффициента К.
В любом случае, если комнатная температура слишком низкая или слишком высокая, можно
увеличить или уменьшить температуру отопления на ± 15 °C при помощи кнопок 4 (уменьше-
ние) и 5 (увеличение), см. Рисунок 3.1.
Рисунок 4.15
20
20 15 10
5
0
-5 -10 -15 -20 -25
30
40
50
60
70
80
-15 °C
+ 15 °C
K = 1,5
Внешняя температура, °C
Температура нагнетания
отопления, °C
Графики зависимости температуры от изменений, внесенных посредством кнопок 4 и 5, при ко-
эффициенте K 1,5, представляет Рисунок 4.15.
5 СМЕНА ТИПА ГАЗА
5.1 Предупреждение
b
Все действия по приспособлению котла к подаваемому типу газа должны производиться
специалистами уполномоченного сервисного центра.
Для приспособления котла к типу газа необходимо использовать только детали оригинального
производства.
Чтобы ознакомиться с инструкциями по калибровке газового клапана котла, см. раздел «ПРО-
ВЕРКА РЕГУЛИРОВКИ ГАЗА» на с.9.
5.2 Действия
b
Проверить, закрыт ли газовый кран, установленный на газовой трубе котла, и не
находится ли котел под напряжением.
• Снять переднюю и боковые панели корпуса,
как описано в раздел «Техническое обслужива-
ние» на с.9.
• Снять панель герметичной камеры.
• Снять переднюю панель камеры сгорания и го-
релку, см. Рисунок 5.1.
• Произвести смену типа газа, заменив форсунки
и прокладки горелки соответствующим обра-
зом.
• Поставить на место горелку Рисунок 5.1, перед-
нюю панель камеры сгорания и панель герме-
тичной камеры.
• Подключить котел к электропитанию.
Чтобы настроить работу котла на сжиженном газе (G30 - G31), необходимо выполнить
следующее:
Рисунок 4.12
Рисунок 4.13
Рисунок 4.14
A
A
Рисунок 5.1
• Войти в «режим программирования», нажав одновременно и удержи-
вая в течение 10 секунд кнопки 3, 4 и 5 (Рисунок 3.1), до появления на
ЖК дисплее букв Pr, чередующихся с номером параметра, указывая на
вход в «параметр 01» (Рисунок 4.12).
• Пролистать параметры, используя кнопку 4 или 5, до появления на ЖК-
дисплее букв Pr, чередующихся с номером параметра 05, указывая на
вход в «параметр 05» (Рисунок 5.2).
• Чтобы изменить значение параметра 05, необходимо нажать 5 раз
кнопку 1 (см. таблицу). На дисплее появится надпись "SET" (Рисунок 5.2).
Параметр (тип газа)
Тип газа
00
G20
05
G30-G31
• Чтобы подтвердить внесенное значение, нажмите кнопку 3 (Рисунок
3.1). На дисплее в течение 3 сек. будет видна надпись "Ok" (Рисунок 5.2),
а затем появится список параметров.
• Пролистать параметры, используя кнопку 5, до появления на ЖК-
дисплее букв Pr, чередующихся с номером параметра 06, указывая на
вход в «параметр 06» (Рисунок 5.3).
• Чтобы изменить значение параметра 06, необходимо нажать 5 раз
кнопку 1 (см. таблицу). На дисплее появится надпись "SET" (Рисунок 5.3).
Параметр (офсетное
значение CO
2
)
Тип газа
15
G20
15
G30-G31
• Чтобы подтвердить внесенное значение, нажмите кнопку 3 (Рисунок
3.1). На дисплее в течение 3 сек. будет видна надпись "Ok" (Рисунок 5.2),
а затем появится список параметров.
• Для выхода нажмите кнопку 3 (Рисунок 3.1) и отключите питание.
• Произведите калибровку газовых клапанов по инструкциям, см. раздел
«ПРОВЕРКА РЕГУЛИРОВКИ ГАЗА» на с.9;
• Установите на место панель управления и переднюю панель корпуса.
• Наклейте этикетку с указанием типа газа и значением давления, установленными для котла
(самоклеящаяся этикетка находится в комплекте для смены типа газа).
6 ПОДГОТОВКА К ЭКСПЛУАТАЦИИ
6.1 Предупреждение
b
Перед выполнением описанных далее операций, убедитесь, что двухполюсный выключа-
тель, предусмотренный при установке, находится в положении «выключен».
6.2 Последовательность операций
Подача газа
• Открыть кран газового счетчика и котла.
• Проверить герметичность газового соединения, нанеся мыльный раствор или подобное сред-
ство.
• Закрыть газовый кран.
Наполнение системы отопления
• Снять переднюю панель корпуса, см. раздел «Снятие внешних панелей» на с.9.
• Открыть краны системы, предусмотренные при установке.
• Открыть один или несколько кранов горячей воды, чтобы выпустить воздух из труб.
• Ослабить пробку автоматического воздуховыпускного клапана A, см. Рисунок 6.1.
Рисунок 6.1
A
• Открыть краны радиаторов.
• Наполнить систему отопления, см. раздел «Наполнение контура отопления» на с.4.
• Выпустить воздух из радиаторов и высоких точек установки, затем снова закрыть возможные
ручные устройства выпуска воздуха.
• Снять пробку насоса и разблокировать насос, провернув ротор отверткой.
Во время этой операции выпустить воздух из насоса.
• Закрыть пробку насоса.
• Завершить наполнение системы отопления.
Выпуск воздуха из установки и насоса необходимо повторить несколько раз.
• Установить на место переднюю панель корпуса.
• Подключить котел при помощи двухполюсного выключателя, предус-
мотренного при установке. На ЖК-дисплее появится символ
(последовательно загорающиеся тире, символизирующие движение)
(Рисунок 6.2).
• Нажать и удерживать в течение 2 секунд кнопку 4, пока на дисплее не
появятся символы
и
.
На дисплее будет показана температура котла (первичный контур) и сим-
волы
и
(Рисунок 6.3).
• Открыть газовый кран.
• Убедиться, что комнатный термостат находится в положении «осуществляется отопление».
• Проверить работу котла в режиме горячего водоснабжения и отопления.
• Проверить давление и расход газа, см. раздел «ПРОВЕРКА РЕГУЛИРОВКИ ГАЗА» на с.9.
• Выключить котел, нажав и удерживая в течение 2 секунд кнопку 3 (Рисунок 3.1), пока на дис-
плее не появится символ
(последовательно загорающиеся тире, символизирующие
Рисунок 5.2
Рисунок 5.3
Рисунок 6.2
Рисунок 6.3
