1  СООТВЕСТВИЕ

Класс аппарата: II2H3B/P

Страна назначения: RU

Устройство соответствует следующим европейским директивам:

•  Директива о газе 2009/142/EK

•  Директива о производительности 92/42/EK

•  Директива об электромагнитной совместимости 2014/30/EU

•  Директива о низком напряжении 2014/35/EU

2  ОБЩИЕ ПРЕДУПРЕЖДЕНИЯ

•  Чтобы эффективно и безопасно использовать котел, необходимо внимательно прочитать дан-

ное руководство и сохранить его для возможности дальнейших консультаций. В случае пере-

дачи другому пользователю данное руководство необходимо предоставить вместе с котлом.

•  Первый запуск должен осуществляться одним из уполномоченных сервисных центров; срок

гарантии начинается с даты первого запуска.

•  Производитель не несет ответственность за возможное ошибочное толкование настоящего

руководства по причине неправильного перевода, а также за несоблюдение инструкций, при-

веденных в данном руководстве, и за последствия любых не предусмотренных в настоящем

руководстве действий.

•  Установка должна осуществляться квалифицированными специалистами, которые несут от-

ветственность за соблюдение соответствующего действующего национального и местного

законодательства и норм.

•  Котел позволяет нагревать воду до температуры, не достигающей точки кипения, его необхо-

димо подключить к системе отопления и/или к системе горячего водоснабжения, совместимы-

ми с его производительностью и мощностью.

•  Питание котла должно осуществляться посредством газа метана  (G20) или сжиженного газа

(БУТАН G30 - ПРОПАНА G31).

•  Котел предназначен для использования в строго предусмотренных целях, и кроме того необ-

ходимо:

  -  защитить котел от атмосферных воздействий;

  -  исключить доступ к котлу детей и/или лиц, не знакомых с его эксплуатацией;

  -  избегать неправильного использования;

  -  не производить действий с опломбированными частями котла;

  -  избегать контакта с горячими частями котла во время его работы.

•  По причине опасности категорически запрещается закрывать, даже частично, воздухозабор-

ники вытяжной вентиляции в помещении, где установлен котел (UNI 7129/08); в том же поме-

щении использовать одновременно с котлом камины и им подобные устройства (UNI 7129/08);

устанавливать на котел вентилятор для ускорения удаления дыма.

•  Ремонт должен осуществляться только уполномоченными сервисными центрами с использо-

ванием оригинальных запасных частей; в случае поломки необходимо ограничиться отключе-

нием котла (см. инструкции).

•  При обнаружении запаха газа:

  -  не пользоваться электрическими выключателями, телефонами и другими предметами, кото-

рые могут вызвать появление искр;

  -  немедленно открыть двери и окна, создав поток воздуха для проветривания помещения;

  -  перекрыть газовые краны;

  -  вызвать квалифицированных специалистов.

•  Перед запуском котла рекомендуется вызвать квалифицированного специалиста, чтобы он

проверил систему подачи газа на:

  - герметичность;

  -  наличие подачи необходимого объема газа для питания котла;

  -  наличие всех необходимых устройств безопасности и контроля, предусмотренных действу-

ющим законодательством;

  -  наличие подключения предохранительного клапана к сливной воронке.

•  Производитель не несет ответственность за ущерб, нанесенный срабатыванием не подклю-

ченного к сливной системе предохранительного клапана с последующей утечкой воды.

•  Не прикасайтесь к котлу мокрыми или влажными частями тела и/или без обуви.

•  В случае проведения ремонта или техобслуживания объектов, расположенных вблизи дымо-

ходов и/или устройств отвода дыма или их установочных элементов, выключите котел, а после

завершения работ обратитесь к квалифицированному специалисту для проверки надежности

работы.

3  ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ

3.1  Презентация

FEDERICA BITHERMAL — высокопродуктивный битермический котел для отопления и горяче-

го водоснабжения, работающий на природном газе, оборудованный атмосферной горелкой с

электронным розжигом, герметичной камерой с принудительной вентиляцией, микропроцес-

сорной системой управления. Котел можно эксплуатировать в помещении или снаружи в ча-

стично защищенном месте (согласно EN 297/A6) при температуре до -5 °C.

3.2  Панель управления

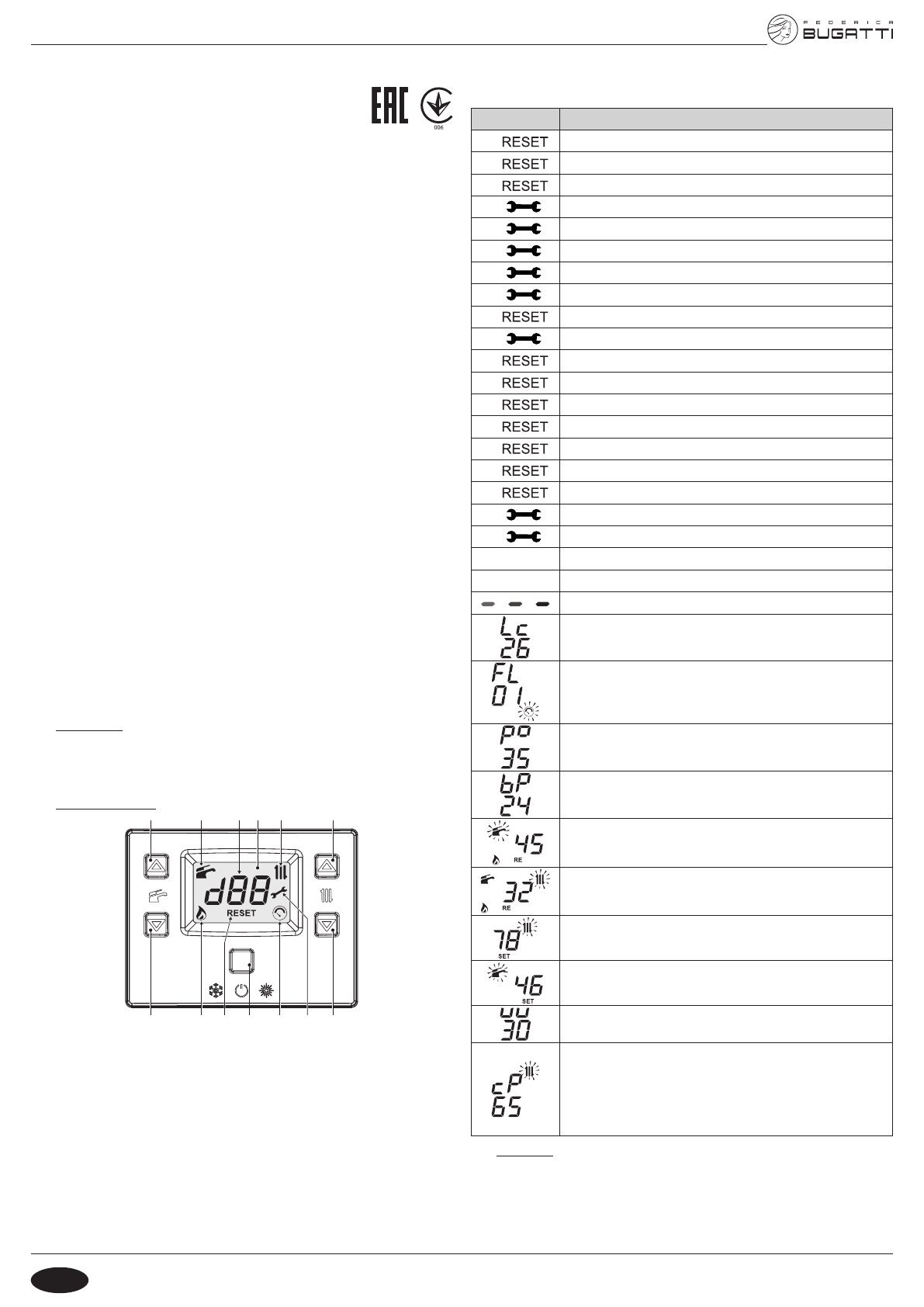

Рисунок 3.1

1

2

7

13

8

12

3

6

11

9

10

5

4

1  Кнопка увеличения температуры горячего водоснабжения

2  Кнопка уменьшения температуры горячего водоснабжения

3  Кнопка Сброс/Ожидание/Зима/Лето

4  Кнопка уменьшения температуры отопления

5  Кнопка увеличения температуры отопления

6  ЖК-дисплей

7  Индикатор работы в режиме горячего водоснабжения (если горит) - запуска работы в

режиме ГВС (если мигает)

8  Многофункциональный индикатор

9  Индикатор работы в режиме отопления (если горит) - запуска работы в режиме ото-

пления (если мигает)

10  Индикатор отклонения от нормы давления отопления (только после загрузки системы

ровно горит в течение 15 сек. - мигает в случае низкого давления или если датчик

отсоединен / поврежден, а также в случае неисправности или в случае просмотра

давления в меню INFO

11  Индикатор предупреждения о дате технического обслуживания (если горит) - насту-

плении или истечении даты технического обслуживания (если мигает)

12  Индикатор блокировки котла (горит надпись RESET). Работу котла может возобновить

непосредственно пользователь, нажав кнопку сброса. Только буква R: пульт дистанци-

онного управления подключен (если горит) - запрос с пульта дистанционного управ-

ления (если мигает). Только буква E: внешний датчик подключен (горит). Только буквы

SET: котел в фазе настройки параметров

13  Индикатор наличия пламени (если горит) - разряда розжига (если мигает)

Сигналы тревоги, которые могут появиться на ЖК-дисплее

ДИСПЛЕЙ

ФУНКЦИЯ

Er01 +

Аварийная блокировка из-за неудачной попытки розжига

Er02 +

Блокировка из-за срабатывания термостата безопасности

Er03 +

Общая блокировка

Er04 +

Давление в системе за пределами нормы или датчик отключен

Er05 +

Датчик давления воздуха/дымовой термостат/неисправность вентилятора

Er06 +

Поломка датчика NTC в системе отопления

Er07 +

Поломка датчика NTC в системе горячего водоснабжения

Er08 +

Поломка внешнего датчика NTC

Er11 +

Паразитное пламя

Er14 +

Отсутствие циркуляции от градиента температуры (>2K/с)

Er20 +

Блокировка электромагнитного клапана EVG (поломка оборудования)

Er21 +

Блокировка электромагнитного клапана EVG (поломка оборудования)

Er22 +

Блокировка электромагнитного клапана EVG (поломка оборудования)

Er23 +

Блокировка электромагнитного клапана EVG (неисправность проводки)

Er24 +

Блокировка из-за ненормального горения при розжиге

Er25 +

Блокировка из-за ненормального горения во время работы

Er91 +

Общая блокировка: превышение ограниченного числа попыток сброса

Er98 +

Общая неисправность солнечной платы

Er99 +

Настройка платы не выполнена. Настройте параметр P01

L1

Ограничение NTC первичного контура в системе горячего водоснабжения

L4

Функция проверки «протяжки» в системе горячего водоснабжения

Котел в режиме ожидания, последовательно загорающиеся тире символизируют

движение (функция защиты от замерзания активирована)

Выявлено отклонение от нормы сгорания: котел работает с ограниченной мощ-

ностью (мигание Lc + 26 + воды температуры)

Если давление низкое, этот показатель выводится автоматически с мигающим

символом.

После достижения необходимого уровня давления символ горит еще 15 сек. и

гаснет.

В меню INFO можно посмотреть текущее значение давления, приводимое без

десятичной точки.

Насос активирован для фазы пост-циркуляции (мигание Po + мигание темпера-

туры)

Котел в режиме защиты от замерзания (мигание bP + мигание температуры)

Котел осуществляет нагрев воды для горячего водоснабжения.

Показана температура воды.

Котел осуществляет отопление.

Настройка температуры отопления

(все другие символы не горят)

Настройка температуры воды в системе горячего водоснабжения

(все другие символы не горят)

Задержка розжига горелки из-за установки системы (мигание uu + мигание тем-

пературы)

Котел в режиме "трубочист".

Чтобы активировать режим "трубочист", необходимо установить "пара-

метр P09=01", после чего появится изображение:

LP = мин. температура горячего водоснабжения

hP = мин. температура отопления

cP = макс. температура отопления

dP = макс. температура горячего водоснабжения

Перейти от одного символа к другому можно при помощи кнопок (4) (уве-

личение) и (5) (уменьшение температуры горячего водоснабжения).

3.3  Включение

b

Убедитесь, что контур системы отопления наполнен водой соответствующим образом,

даже если котел используется только для горячего водоснабжения. В противном случае

необходимо выполнить наполнение контура, см. раздел «Наполнение контура отопле-

ния» на с.4.

Все котлы оснащены системой защиты от замерзания, которая включается, если температура

котла опускается ниже 5 °C, поэтому отключать котел нельзя.

Если котел не используется в холодное время года, и существует риск замерзания, выполните
