Инструкция по монтажу и техническому обслуживанию
•
Настeнный газовый котел Logamax U054
•
Издание
07/2006
Сведения о приборе
2

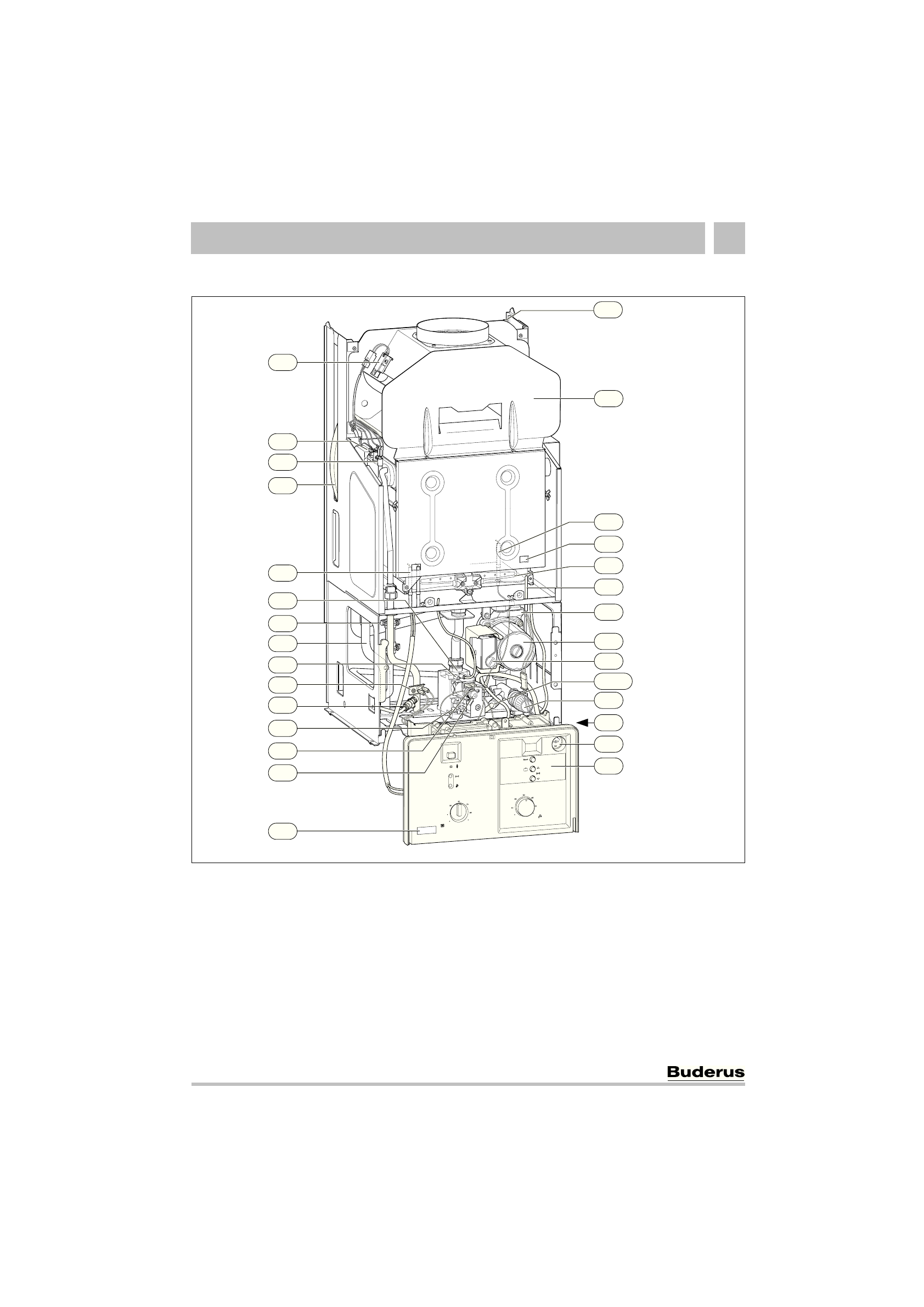

2.10 Конструкция прибора Logamax U054-24K
Рис 3
3
Измерительный патрубок (давление газа в форсунке)
4
UBA H3
6
Ограничитель температуры
6.1
Устройство контроля отходящего газа (предохранитель
потока)
6.2
Устройство контроля отходящего газа (камера
сгорания)
6.3
Датчик температуры горячей воды
7
Измерительный патрубок сетевого давления газа
8.1
Манометр
15
Предохранительный клапан (oтoпительный кoнтур)
18
Отопительный насос
18.1
Переключатель частоты вращения насоса
20
Расширительный бак
27
Автоматический воздушный клапан
29
Поддон горелки с коллектором форсунок
32
Контролирующий электрод
33
Запальный электрод
36
Датчик температуры в подающей магистрали
38
Устройство для доливки воды
39
Предохранитель потока
43
Подающая магистраль отопительного контура
56
Газовая арматура
63
Регулировочный винт максимального расхода газа
64
Регулировочный винт минимального расхода газа
102
Контрольное окно
120
Петли для навески
295
Наклейка с типом приборa
361.1
Сливной кран
413
Расходомер (турбина)
418
Фирменная табличка
6 720 612 230-03.1O
27
6.2
18
18.1
4
8.1
39
120
15
56
36
6
102
63
64
7
38
6.3
3
413
43
418
20
6.1
33
295
361.1
29
32
