Инструкция по монтажу и техническому обслуживанию
•
Настeнный газовый котел Logamax U054
•
Издание
07/2006
Установка водонагревателя
4
4.5
Монтаж трубопроводов
z
Внутренний диаметр трубопровода для подвода
газа определить согласно инструкции DVGW-
TRGI (природный газ) или, соответственно, TRF
(сжиженный газ).
z
Все соединения труб должны быть рассчитаны
на давление 3 бар, а в контуре горячей воды - на
10 бар.
z
Установить сервисные краны
и газовый кран
1)
или диафрагменный клапан
z
Чтобы наполнять и опорожнять систему,
потребитель должен установить в самой низкой
точке системы кран для наполнения и слива.
z
В самой верхней точке установить
воздуховыпускной клапан.
4.6
Проверка подключений
Подача воды
z
Открыть сервисные краны в подающей и
обратной линии отопительного контура и
наполнить систему отопления.
z
Проверить места уплотнений и резьбовые
соединения на герметичность (давление
испытания: макс. 2,5 бар по манометру).
z
На Logamax U054-24K: Открыть запорный
вентиль холодной воды и заполнить контур
горячей воды (расчетное давление: макс.
10 бар).
z
Проверить герметичность всех мест
подключения.
Газопровод
z
Закрыть газовый кран, чтобы защитить газовую
арматуру от повреждений под действием
избыточного давления (макс. давление
150 мбар).
z
Проверить газопровод.
z
Выполнить сброс давления.

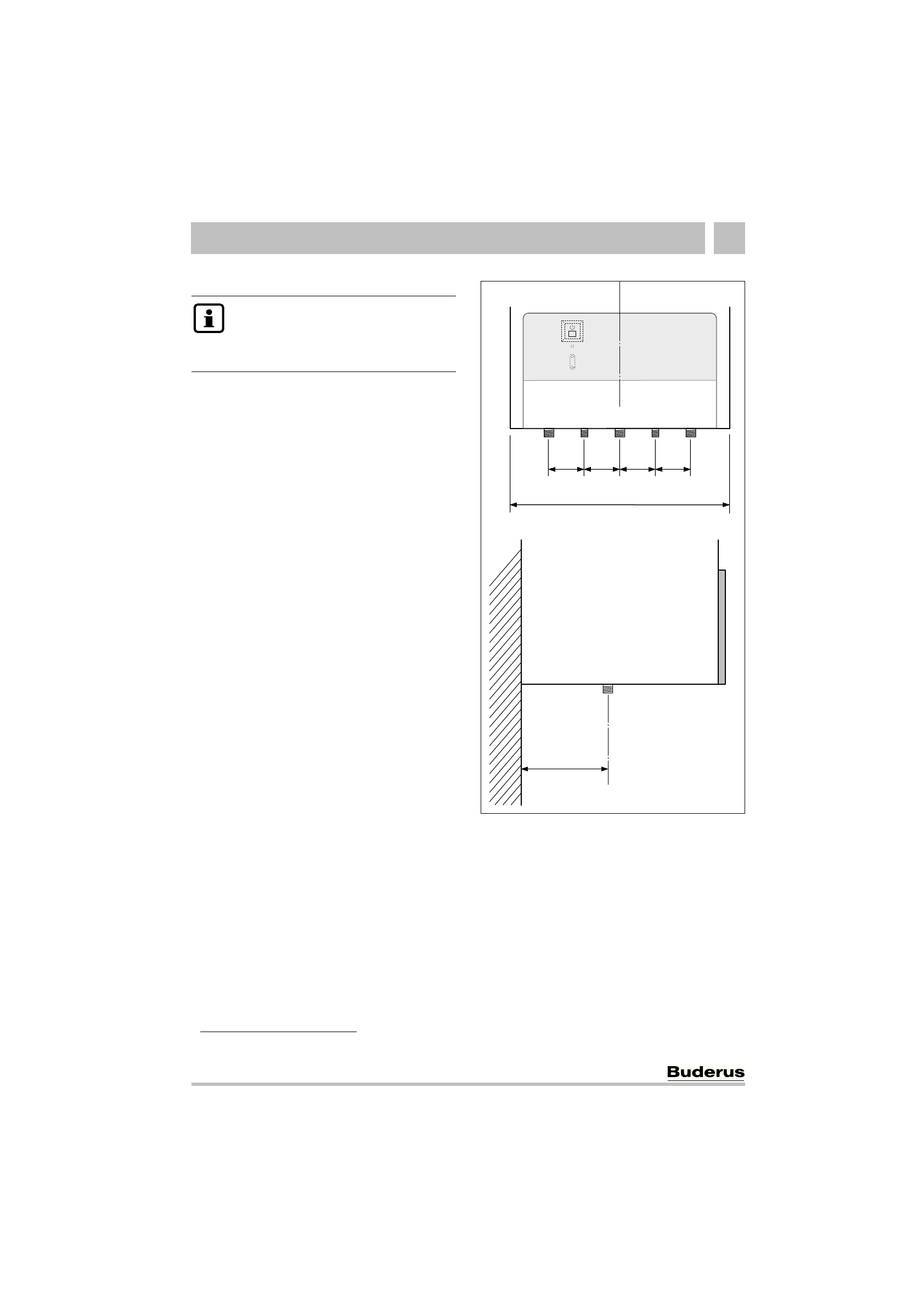

Рис 13 Размеры расположения соединений
Обязательно следить за тем, чтобы
закрепление трубопроводов хомутом
вблизи прибора не приводило к
появлению нагрузки на резьбовые
соединения.
1) Комплектующие
6 720 612 229-44.1O
158
400
65
65
65
65
R
3
/
4
R
1
/
2
R
3
/
4
R
1
/
2
R
3
/
4
