58
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию
•
Настeнный газовый котел Logamax U054
•
Издание
07/2006
Проверка/техобслуживание
11
z
Вывинтить винты (11).
z
Снять перемычку перекрестного зажигания (7).
z
Вывинтить винты в точках крепления (9). Снять
левую и правую части горелки (12 и 8) с
коллектора форсунок (10).
z
Очистить горелку щеткой, чтобы убедиться в
отсутствии загрязнения на ламелях и
форсунках.
Ни в коем случае не очищать
форсунки металлической щеткой
.
z
Проверить настройки подачи газа (
Æ
стр. 48).

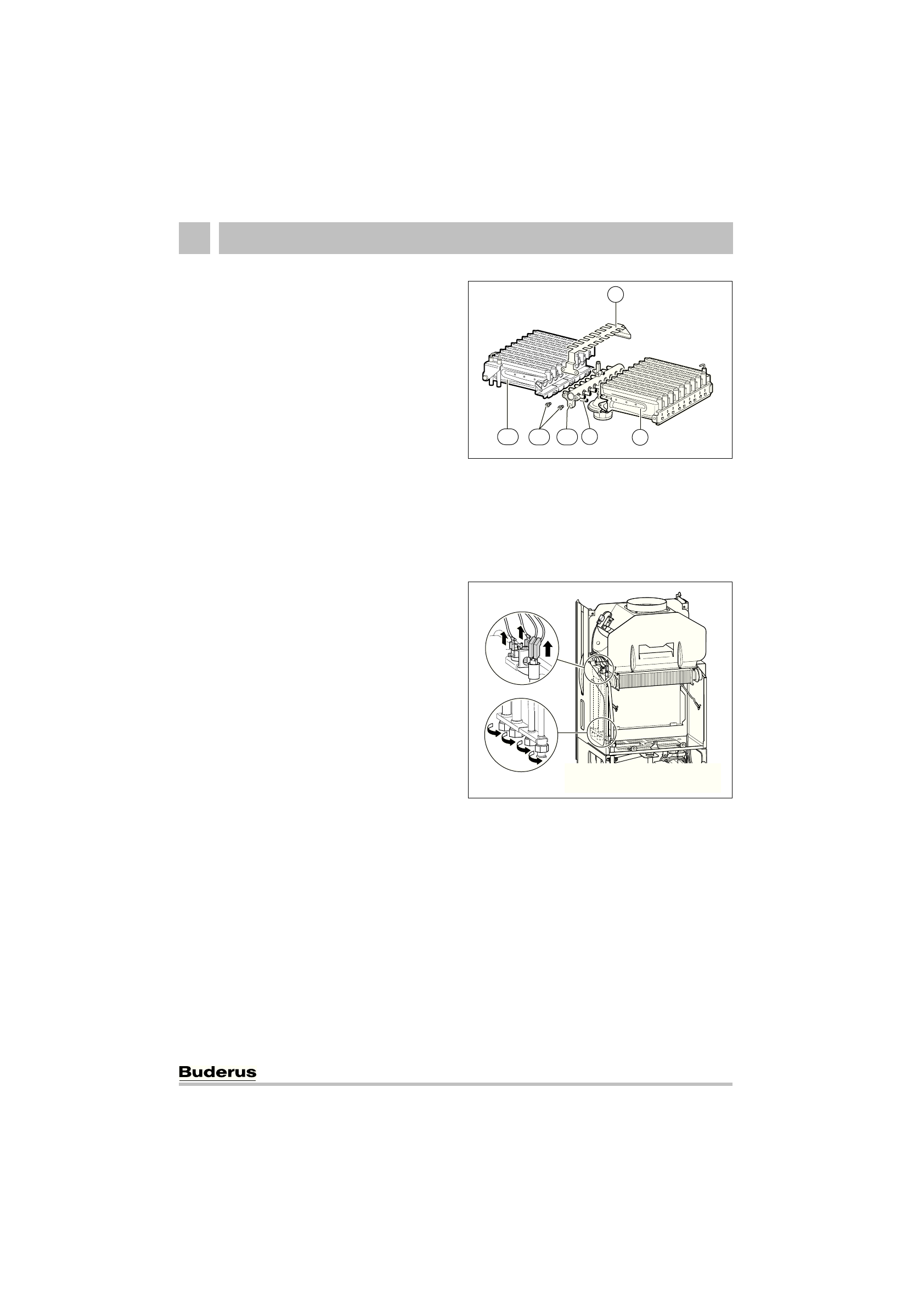

Рис 74
7
Перемычка перекрестного зажигания
8
Горелка (правая часть)
9
Точки крепления для коллектора форсунок
10
Коллектор форсунок
11
Винты для крепления перемычки перекрестного
зажигания
12
Горелка (левая часть)
Очистка нагревательного блока
z
Снять переднюю панель камеры горелки и
горелки (
Æ
рис. 72).
z
Снять кабели, развинтить резьбовые
соединения и выдвинуть нагревательный блок
вперед.
z
Погрузить нагревательный блок в воду,
очистить его моющим средством, а затем снова
установить.
z
Осторожно выпрямить согнувшиеся ламели на
нагревательном блоке.
Рис 75
Очистка других элементов конструкции
z
Прочистить электроды. При наличии признаков
износа заменить электроды новыми.
6 720 611 347-39.1O
12
7
8
11 10 9
6 720 612 230-11.1O
2.
1.
