Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию
•
Настeнный газовый котел Logamax U054
•
Издание
07/2006
Сведения о приборе
2

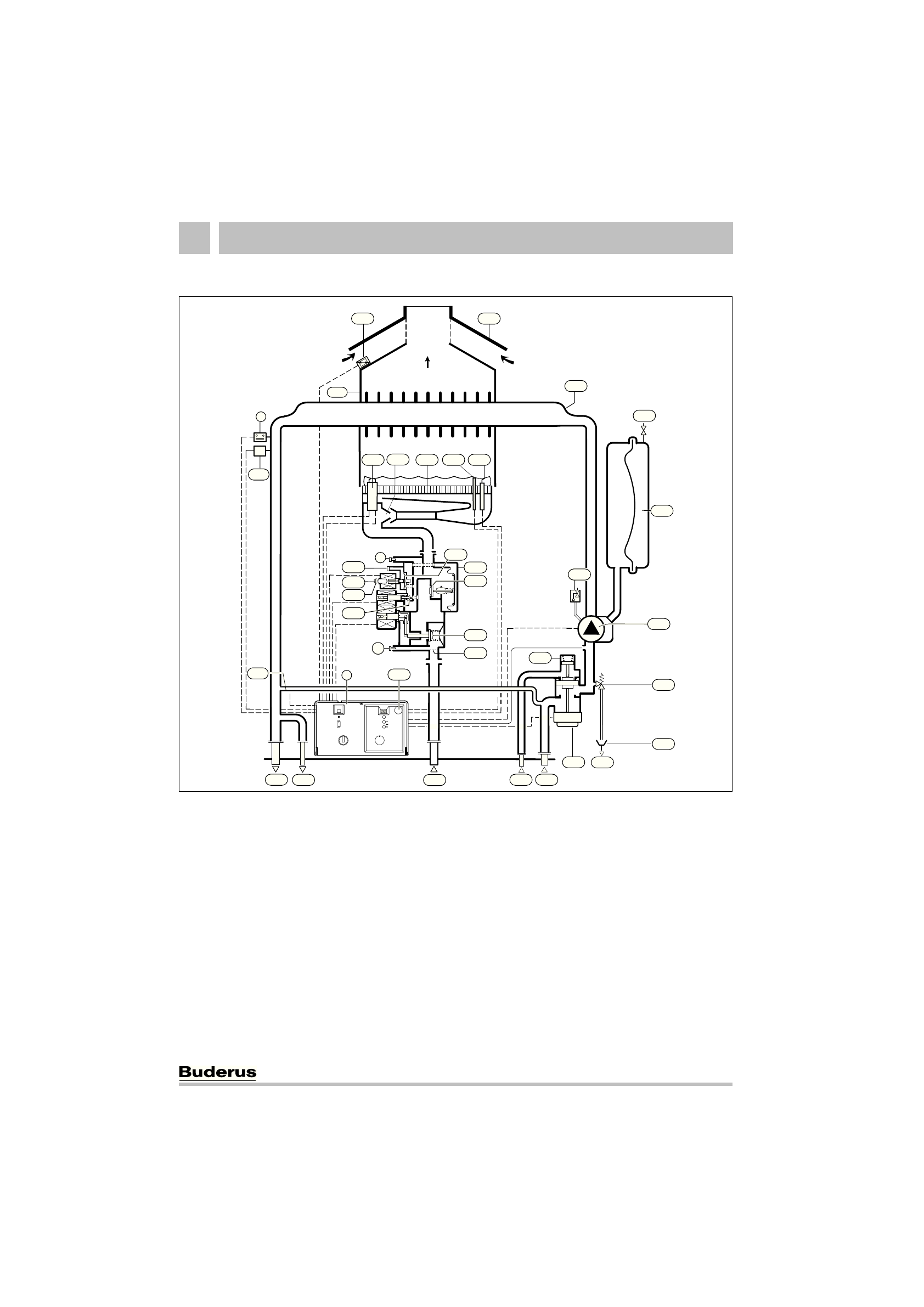

2.13 Функциональная схема Logamax U054-24
Рис 6
3
Измерительный патрубок (давление газа в форсунке)
4
UBA H3
6
Ограничитель температуры
6.1
Устройство контроля отходящего газа (предохранитель
потока)
6.2
Устройство контроля отходящего газа (камера
сгорания)
7
Измерительный патрубок сетевого давления газа
8.1
Манометр
11
Байпас
14
Сифон (Комплектующие)
15
Предохранительный клапан (oтoпительный кoнтур)
18
Отопительный насос
20
Расширительный бак
26
Вентиль для наполнения азотом
27
Автоматический воздушный клапан
29
Инжекторные форсунки
30
Крышка горелки
32
Контролирующий электрод
33
Запальный электрод
35
Тепловой блок
36
Датчик температуры в подающей магистрали
39
Предохранитель потока
43
Подающая магистраль отопительного контура
45
Газ
47
Обратная линия отопительного контура
48
Слив
53
Регулятор давления
55
Фильтр
56
Газовая арматура
57
Предохранительный клапан 1
57.1
Предохранительный клапан 2
63
Регулировочный винт максимального расхода газа
64
Регулировочный винт минимального расхода газа
69
Регулирующий клапан
71
подающая линия водонагревателя
72
обратная линия водонагревателя
84
Двигатель 3-ходового клапана
88
3-ходовой клапан
411
Камера сгорания
441
Отверстие для выравнивания давления
ϑ
6 720 612 230-05.1O
32
6.2
29
30
33
411
39
6.1
43
71
45
26
35
6
36
27
18
11
20
3
7
63
64
55
56
441
57
69
53
57.1
4
8.1
4
8.1
84
M
14
15
47
48
72
88
