Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию
•
Настeнный газовый котел Logamax U054
•
Издание
07/2006
Сведения о приборе
2

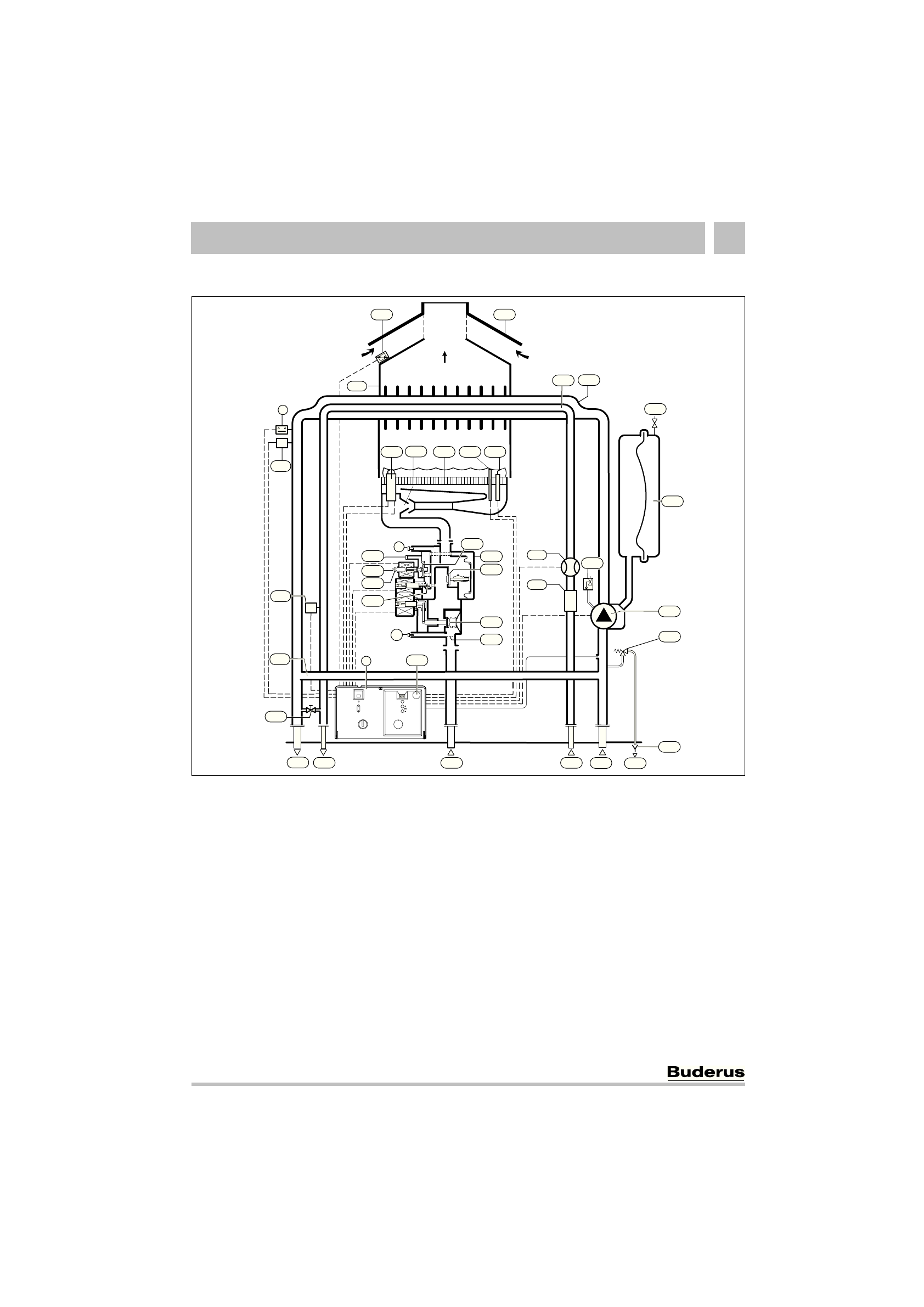

2.12 Функциональная схема Logamax U054-24K
Рис 5
3
Измерительный патрубок (давление газа в форсунке)
4
UBA H3
6
Ограничитель температуры
6.1
Устройство контроля отходящего газа (предохранитель
потока)
6.2
Устройство контроля отходящего газа (камера
сгорания)
6.3
Датчик температуры горячей воды
7
Измерительный патрубок сетевого давления газа
8.1
Манометр
11
Байпас
14
Сифон (Комплектующие)
15
Предохранительный клапан (oтoпительный кoнтур)
18
Отопительный насос
20
Расширительный бак
26
Вентиль для наполнения азотом
27
Автоматический воздушный клапан
29
Инжекторные форсунки
30
Крышка горелки
32
Контролирующий электрод
33
Запальный электрод
34
Трубопровод технической воды
35
Тепловой блок
36
Датчик температуры в подающей магистрали
38
Устройство для доливки воды
39
Предохранитель потока
43
Подающая магистраль отопительного контура
44
Горячая вода
45
Газ
46
Холодная вода
47
Обратная линия отопительного контура
48
Слив
53
Регулятор давления
55
Фильтр
56
Газовая арматура
57
Предохранительный клапан 1
57.1
Предохранительный клапан 2
63
Регулировочный винт максимального расхода газа
64
Регулировочный винт минимального расхода газа
69
Регулирующий клапан
406
Водяной фильтр
411
Камера сгорания
413
Расходомер (турбина)
441
Отверстие для выравнивания давления
ϑ
ϑ
6 720 612 230-06.1O
32
6.2
29
30
33
411
39
6.1
43
44
45
46
47
48
413
15
26
35
6
36
406
27
34
18
14
11
38
6.3
20
3
7
63
64
55
56
441
57
69
53
57.1
4
8.1
4
8.1
