Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию
•
Настeнный газовый котел Logamax U054
•
Издание
07/2006
Проверка/техобслуживание
11
Очистка поддона горелки, форсунок и горелки
z
Ослабить два верхних винта (1) и два
барашковых винта (2) по бокам.
z
Выдвинуть крышку камеры горелки (3) вперед.

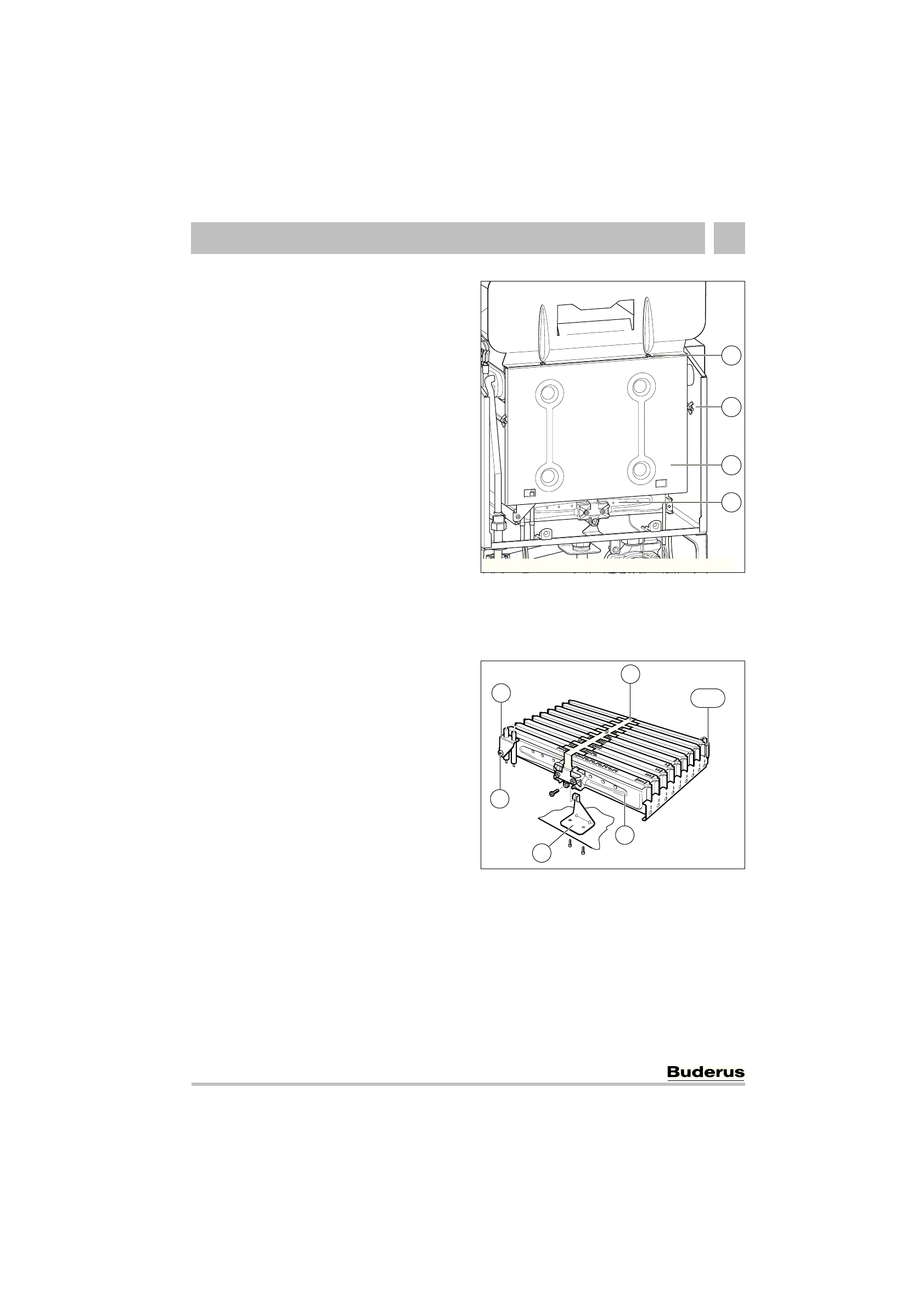

Рис 72 Открывание горелки
1
Верхний винт для крышки камеры горелки
2
Барашковый винт для крышки камеры горелки
3
Крышка камеры горелки
4
Узел горелки
z
Осторожно вынуть штекерный соединитель на
пусковых электродах (1).
z
Осторожно вынуть штекерный соединитель на
электроде контроля пламени (5).
z
Отвинтить крепежный уголок (3).
z
Ослабить накидную гайку под горелкой и
осторожно снять узел горелки (4).
Рис 73 Узел горелки
1
Узел пускового электрода
2
Крепежный винт узла пускового электрода
3
Крепежный уголок
4
Узел горелки
5
Электрод контроля пламени
6
Крепежный винт электрода контроля пламени
7
Перемычка перекрестного зажигания
6 720 610 356-44.1O
1
7
2
3
4
5+6
