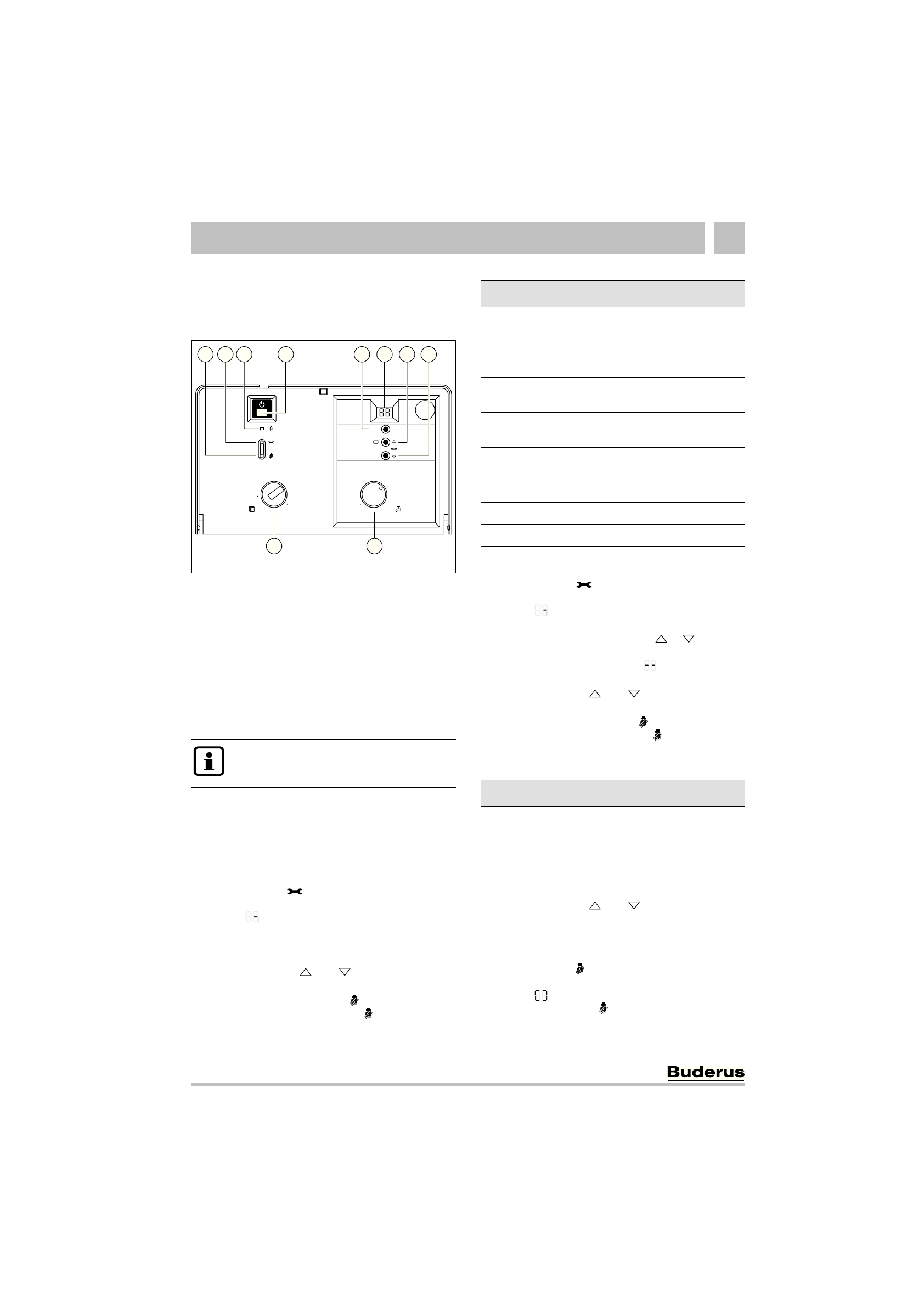

Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию
•
Настeнный газовый котел Logamax U054
•
Издание
07/2006
Индивидуальная настройка
7
7.2
Настройки на UBA H3
7.2.1
Управление UBA H3
Элементы управления
Рис 35
1
Кнопка функции «трубочист»
сервисная функция «Индикация/сохранение значения»
2
Сервисная кнопка
3
Индикация режима работы горелки
4
Кнопка включения/выключения
5
Кнопка сброса сообщения о неисправности
6
Дисплей
7
Кнопка функции отпуска, функция сервисного
обслуживания «вверх»
8
Функция сервисного обслуживания «вниз»
9
Терморегулятор подающей линии отопления
10
Регулятор температуры горячей воды
Выбор сервисной функции
Сервисные функции подразделены на два уровня:
первый уровень
охватывает сервисные функции
до 7.F
,
второй уровень
включает в
себя сервисные функции
начиная с 8.A
.
Для вызова сервисной функции уровня 1:
z
Нажать кнопку
и удерживать ее нажатой
прибл. в течение 5 сек. (на дисплее появляется
символ
). Когда кнопка загорится, ее можно
отпустить.
На дисплее появляется цифра.буква, например,
1.A.
z
Нажимать кнопку
или
до тех пор, пока не
появится необходимая сервисная функция.
z
Нажать и отпустить кнопку
.
После этого загорится кнопка
, на дисплее
покажется значение выбранной сервисной
функции.
Для вызова сервисной функции уровня 2:
z
Нажать кнопку
и удерживать ее нажатой
прибл. в течение 5 сек. (на дисплее появляется
символ
). Когда кнопка загорится, ее можно
отпустить.
z
Одновременно нажать кнопку
и
и
удерживать их нажатыми в течение 3 сек. (на
дисплее появляется символ
), пока снова не
появится цифра.буква, например, 8.A.
z
Нажимать кнопку
или
до тех пор, пока не
появится необходимая сервисная функция.
z
Нажать и отпустить кнопку
.
После этого загорится кнопка ,
на
дисплее
покажется значение выбранной сервисной
функции.
Настройка значения
z
Нажимать кнопку
или
до тех пор, пока не
появится необходимое значение сервисной
функции.
Сохранение значения
z
Нажать кнопку
и удерживать ее нажатой
более 3 сек., пока на дисплее не появится
символ
.
После этого кнопка
гаснет, и значение
сохраняется в памяти. Уровень сервисных
функций остается активизированным.
Измененные настройки действительны
только после их сохранения.
60
Reset
50
70
80
50
45
55
60
40
3
4
2
1
5
7
8
9
10
6
6 720 612 229-11.1O
Сервисная функция
Код
Стр.
Максимальная тепловая
мощность
1.A
Мощность подогрева
воды
1.b
Схема управления
насосом
1.E
Макс. температура
подачи
2.b
Термическая
дезинфекция
(Logamax U054-24)
2.d
Блокировка тактов
3.b
Разность срабатывания
3.C
Таб. 8 ССервисные функции уровня 1
Сервисная функция
Код
Стр.
Задержка срабатывания
запроса о нагреве воды
(Logamax U054-24K)
9.E
Таб. 9 ССервисные функции уровня 2
