24
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию
•
Настeнный газовый котел Logamax U054
•
Издание
07/2006
Электрические соединения
5
5.2.6
Подключение бойлера
Бойлер с косвенным подогревом и датчиком
температуры (NTC)
Бойлеры с датчиками температуры марки Buderus
подключаются непосредственно к печатной плате
прибора. Кабель со штекером входит в комплект
поставки бойлера.
z
Отломить пластмассовое ушко.
z
Вставить кабель датчика температуры бойлера.
z
Подключить штекер к печатной плате (ST15).

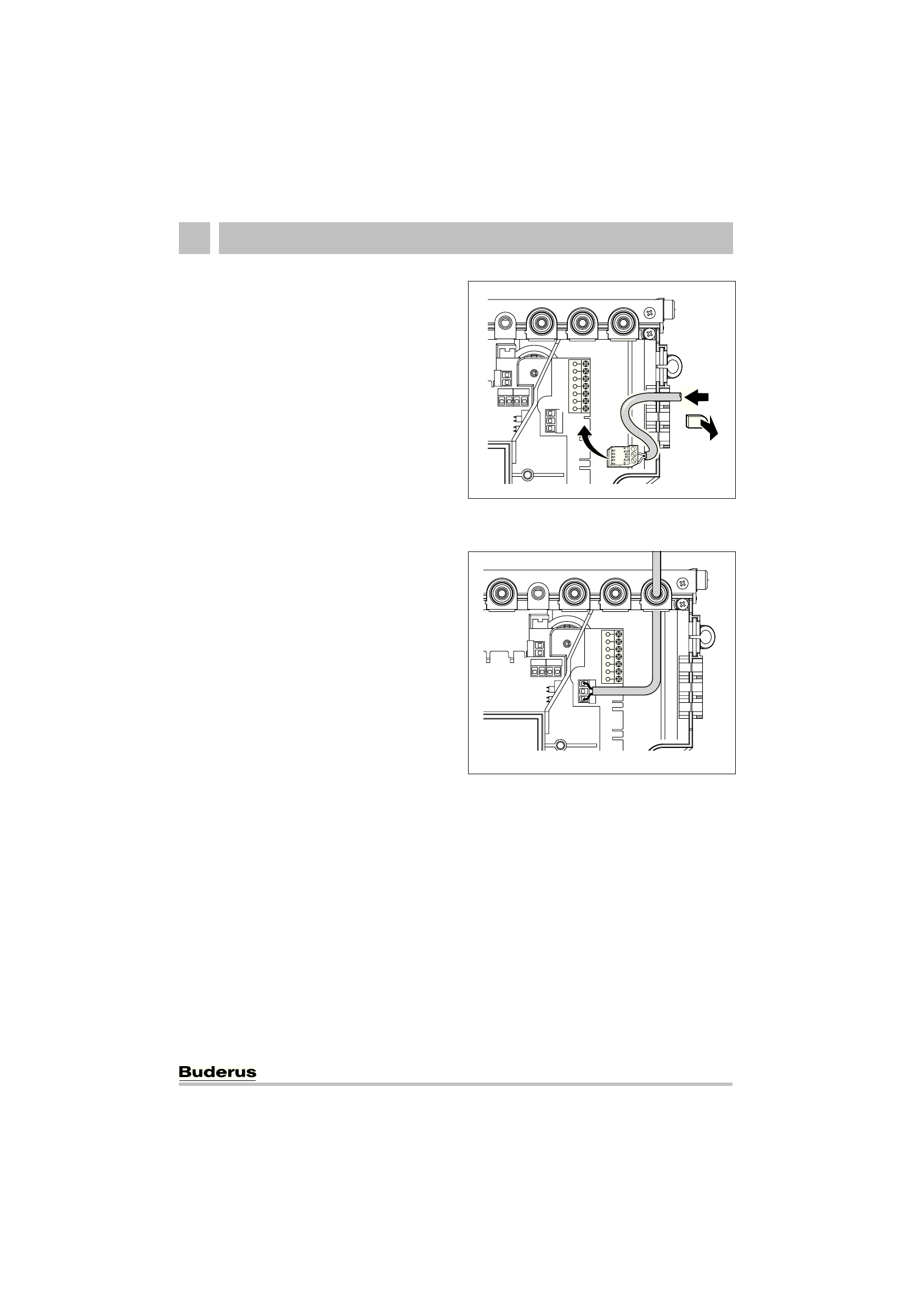

Рис 19 Разъем для подключения датчика
температуры бойлера (NTC)
Бойлер с косвенным подогревом с
термостатом
z
Обрезать по размеру фиксатор для разгрузки от
натяжения в соответствии с диаметром кабеля.
z
Провести кабель через фиксатор для разгрузки
от натяжения и следующим образом
подключить термостат бойлера к ST8:
–
L к L
S
–
S к L
R
z
Закрепить кабель на фиксаторе для разгрузки
от напряжения.
Рис 20 Подключение термостата бойлера
A
F
6 720 612 229-38.1O
ST8
6 720 612 229-37.1O
