PER L’IMPIANTO DI RISCALDAMENTO NEI
SEGUENTI CASI:
– Impianti molto estesi (con elevati conte-

nuti d’acqua).

– Frequenti immissioni d’acqua di reinte-

gro nell’impianto.

– Nel caso si rendesse necessario lo svuo-

tamento parziale o totale dell’impianto.

4.4

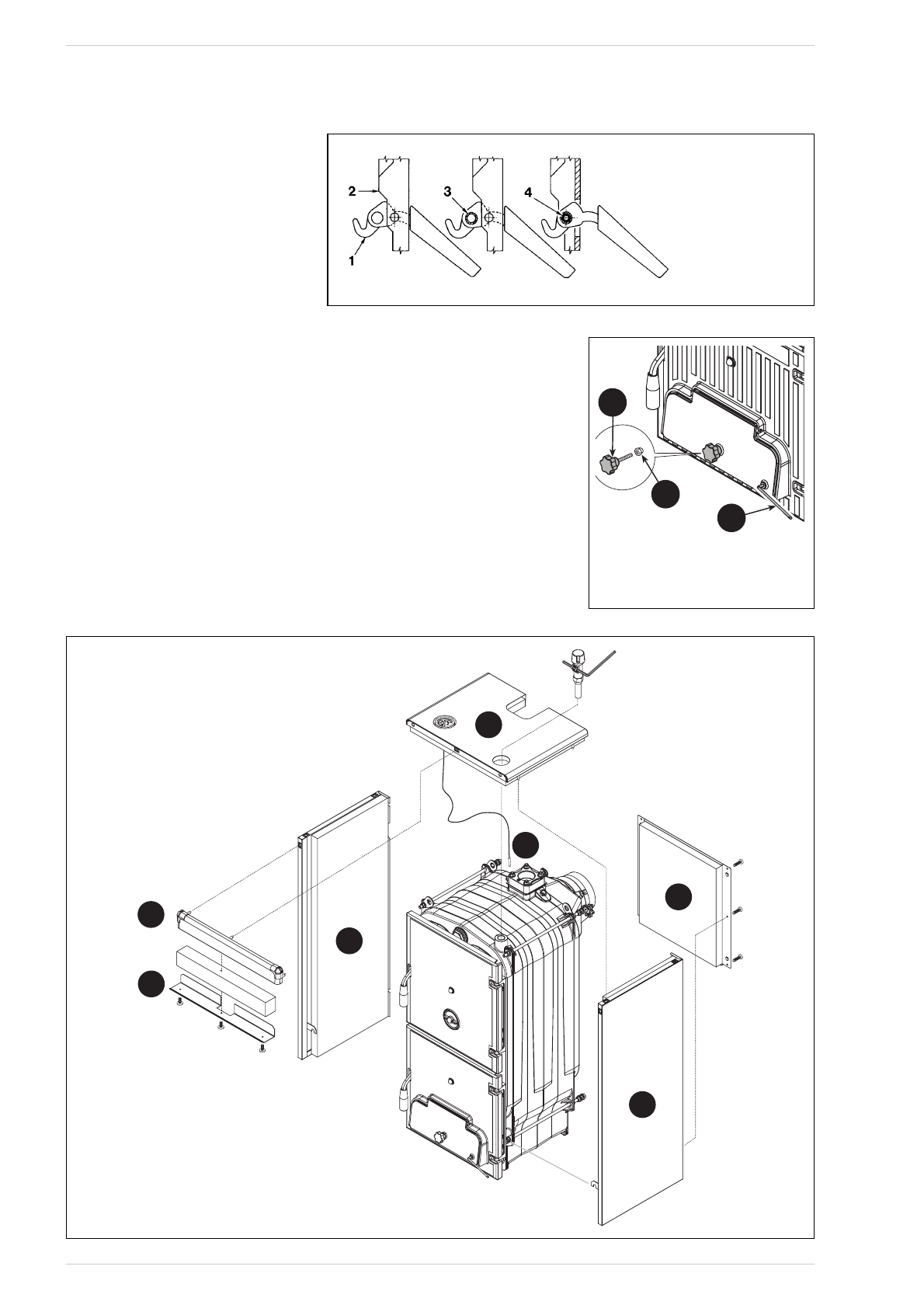

MONTAGGIO ACCESSORI
(fig. 5 - fig. 5/a)

Le maniglie di chiusura porte e la vite con
pomello regolazione serranda aria sono for-
nite a parte in quanto potrebbero rovinarsi
durante il trasporto. Sia le maniglie che la
vit e con pomello sono cont enut e in sac-
chetti di nylon inseriti all’interno della baci-
nella raccolta ceneri.
Per il montaggio delle maniglie procedere
nel modo seguente (fig. 5):
– Prendere una maniglia (1), infilarla nella

feritoia della porta di carico (2) ed inseri-
r e il rullino (3) nel for o della maniglia;
bloccare la maniglia inserendo la coppi-
glia elastica (4).

– Eseguir e la s t essa oper azione per la

maniglia della porta del cenerario.

Per il montaggio della vite con pomello pro-

cedere nel modo seguente (fig. 5/a):
– Togliere la vite M8 x 60 che fissa la ser-

randa d’immissione aria alla por t a del
cenerario ed avvitare la vite con pomello
in bachilite (1) fornita nella confezione.
Porre all’estremità della vite M10 il dado
cieco con calotta (2).

– Fissare la leva M6 (3) alla serranda del-

l ’ a r i a   p o n e n d o l a   i n   o r i z z o n t a l e   v e r s o
destra. La leva ha all’estremità un foro
sul quale verrà poi collegata la catenella
del regolatore termostatico.

4.5

MONTAGGIO MANTELLO
(fig. 6)

Dal lato posteriore della caldaia, sui due

6

5

1

7

4

2

8

Fig. 6

7

LEGENDA
1 Maniglia
2 Porta di carico
3 Rullino
4 Coppiglia elastica

Fig. 5

1

2

3

LEGENDA
1 Vite con pomello M10 x 70
2 Dado cieco con calotta
3 Leva M6

Fig. 5/a
