18

правильной установки боковин кожуха.
На нижних тягах, как спереди, так и
сзади, котла, привинчены 2 гайки, одна
и з   ко т о р ы х   с л у ж и т   д л я   бл о к и р о в к и
о п о р н ы х   с ко б   б о ко в и н .  У с та н о в к а
ко м п о н е н т о в   кож у х а   д ол ж н а
выполняться следующим образом:
– Отвинтите на несколько оборотов

вторую и третью гайку на каждой
тяге.

– П р и к р е п и т ь   л е ву ю   б о ко в и н у   ( 1 )   к

н и ж н е й   и   в е р х н е й   т я ге   ко тл а   и
отрегулировать положение гайки и
контргайки верхней тяги.

– З а бл о к и р о в ат ь   б о ко в и н у,   з ат я н у в

контргайки.

– Для установки правой боковины (2)

действовать аналогично.

– Прикрепите заднюю панель (4) введя

я з ы ч к и   в   щ е л е в ы е   о т в е р с т и я   н а
каждой боковине, и прикрепите её к
боковинам шестью самонарезными
болтами.

– Защитный дефлектор (5) прикреплён

к   п е р ед н е й   п а н е л и   ( 6 )   т р е м я
самонарезными болтами. Разместить
м е ж д у   д в у м я   э л е м е н та м и
минеральную вату.

– З а к р е п и т е   п е р ед н ю ю   п а н е л ь   ( 6 ) ,

надавив на нажимные штырьки.

– О т в и н т и т ь   к а п и л л я р н у ю   т р у б к у

термометра (7) и вставить её в кожух
с заднего торца, вставив контактную
п р у ж и н у,   ко т о р у ю   н е о б ход и м о
обрезать примерно до 45 мм. Провод
термометра должен укладываться
поверх изоляционного материала, а
н е   в   п р я м о м   с о п р и ко с н о в е н и и   с
чугунным корпусом.

– Прикрепите крышку (8) к боковинам

ко тл а ,   н а д а в и в   н а   н а ж и м н ы е
штырьки.

- Приклеить табличку ТЕХНИЧЕСКИЕ

Д А Н Н Ы Е   КОТ Л А   н а   п р а в у ю   и л и
левую боковину кожуха, чтобы она
б ы л а   хо р о ш о   в и д н а   н а
установленном оборудовании.

П Р И М Е Ч А Н И Е : Б е р е ж н о   х р а н и т ь
д о к у м е н т ы   н а   ко т ё л  “ С е р т и ф и к а т
П р о в е р о ч н ы х   и с п ы т а н и й ”

и

“ Д е к л а р а ц и ю   о   с о о т в е т с т в и и ”,
которые найдёте в камере сгорания.

4.6

РЕГУЛЯТОР ТЯГИ
ТЕРМОСТАТИЧЕСКОГО
ДЕЙСТВИЯ

П р и   п о м о щ и   т е р м о с та т и ч е с ко го
р е г у л я т о р а   т я г и   м ож н о   п о с т о я н н о
п ол у ч ат ь   ра з л и ч н ы й   п о т о к   в о з д у ха ,
поступающего в топку котла.
Э т о т   р е г у л я т о р ,   п р и   п о м о щ и
соединительной цепочки, воздействует
на нижнюю дверцу впуска первичного
в о з д у ха .   П р и   д о с т и же н и и   з а д а н н о й
температуры, регулятор немедленно
уменьшает открытое отверстие дверцы
в п у с к а   в о з д у х а ,   з а м ед л я я   та к и м
о б р а з о м   го р е н и е   и   п р ед о т в р а щ а я

и з л и ш н и й   п е р е г р е в .   В   ц е л я х
о п т и м и з а ц и и   п р о ц е с с а   го р е н и я ,   н а
верхней загрузочной дверке находится
к р у гл а я   д в е р ц а   д л я   р е г у л и р о в к и ,
ко т о р а я   п о з в ол я е т   р а с п р ед е л я т ь
вторичный воздух, который движется в
п р о т и в о п ол ож н о м   н а п р а в л е н и и
о т н о с и т е л ь н о   п о т о к а   п р од у к т о в
с го р а н и я .   Э т о т   п р о ц е с с ,   ко т о р ы й
д о п ол н и т е л ь н о   п о в ы ш а е т   К П Д
о б о р уд о в а н и я ,   п о з в ол я е т   б ол е е
эффективно использовать топливо.
Н а   ко тл е   м о г у т   б ы т ь   у с та н о в л е н ы ,
безразлично по вашему выбору, два
типа термостатических регуляторов.

4.6.1

Терморегулятор
"THERMOMAT RT-C" (

Илл.

7)

Регулятор "Thermomat" укомплектован
рукояткой из термореактивной смолы, с
возможностью установки температуры
от 30 до 100 °С. Следует ввинтить
регулятор в отверстие 3/4”  торцевой
части, красный показатель должен
быть направлен вверх.
После того, как панель инструментов
установлена и снято пластиковое
блокировочное устройство, рычаг с
цепочкой должен быть введен в опору
регулятора.
В случае, если распустится шарнирное
соединение, крепящее рычаг с
цепочкой, следует восстановить его.
Когда ручка установлена на 60°С,
закрепляется рычаг с цепочкой.
Следует выбрать позицию под углом
вниз, таким образом цепочка окажется
на одной оси с крепежным отверстием
шибера подачи воздуха. Регулировка
"Thermomat"  заключается в изменении
длины цепочки. Действуйте следующим
образом:
– Установите ручку на  60°С.
– Оставив шибер подачи воздуха

открытым, включите котел.

– Когда вода достигнет 60°С,

установите цепочку на рычаг шибера,
образуя щель размером в 1 мм.

– Теперь регулятор откалиброван,

рабочую температуру можно менять,
поворачивая ручку.

4.6.2

Регулятор "REGULUS RT2"

(

Илл.

8)

Диапазон регулирования – от 30 до
90°С. Для установки и запуска
регулятора следуйте инструкциям
регулятора "Thermomat".

4.7

ТЕПЛООБМЕННИК
БЕЗОПАСНОСТИ

L Те п л о о б м е н н и к   б е з о п а с н о с т и
поставляется по заявке в наборе:
- код

8 10 5 2 0 0   д л я

B P I - E c o

1.250/1.350/1.450

- код 8105201 для

BPI-Eco 1.550/1.650

.

Н а б о р   м ож н о   и с п ол ь з о в а т ь   д л я
у с та н о в к и   т ол ь ко   н а   о т о п и т е л ь н ы х
системах с закрытым расширительным
баком, с мощностью менее 35 кВт.
О н   п р ед н а з н а ч е н   д л я   ох л а ж д е н и я
котла при его перегреве при помощи
к л а п а н а   с б р о с а   и з б ы т о ч н о й
т е м п е р а т у р ы ,     г и д р а в л и ч е с к и
п од к л ю ч ё н н ы м   н а   в ход е   в
теплообменник.
Предусмотреть установку на выходе из
теплообменника дренажной трубы с
в о р о н ко й и л и   с и ф о н а ,   ко т о р ы е
направляют к соответствующему сливу.
Слив должен быть хорошо виден для
его контролирования.

В Н И М А Н И Е : П р и   о т с у т с т в и и   э т и х
п р е д о с т о р ож н о с т е й   в о з м ож н о е
с р а б а т ы в а н и е   к л а п а н а   с б р о с а
избыточного тепла может привести к
н а н е с е н и ю   у щ е р б а   л ю д я м ,
животным и имуществу, за которые
и з г о т о в и т е л ь   н е   н е с ё т   н и к а ко й
о т в е т с т в е н н о с т и .   П е р е д   в в од о м   в
э к с п л у а т а ц и ю   ко тл а   у б е д и т е с ь   в
н а л и ч и и   п о д а ч и   п о т о к а   в о д ы   к
клапану сброса избыточного тепла.

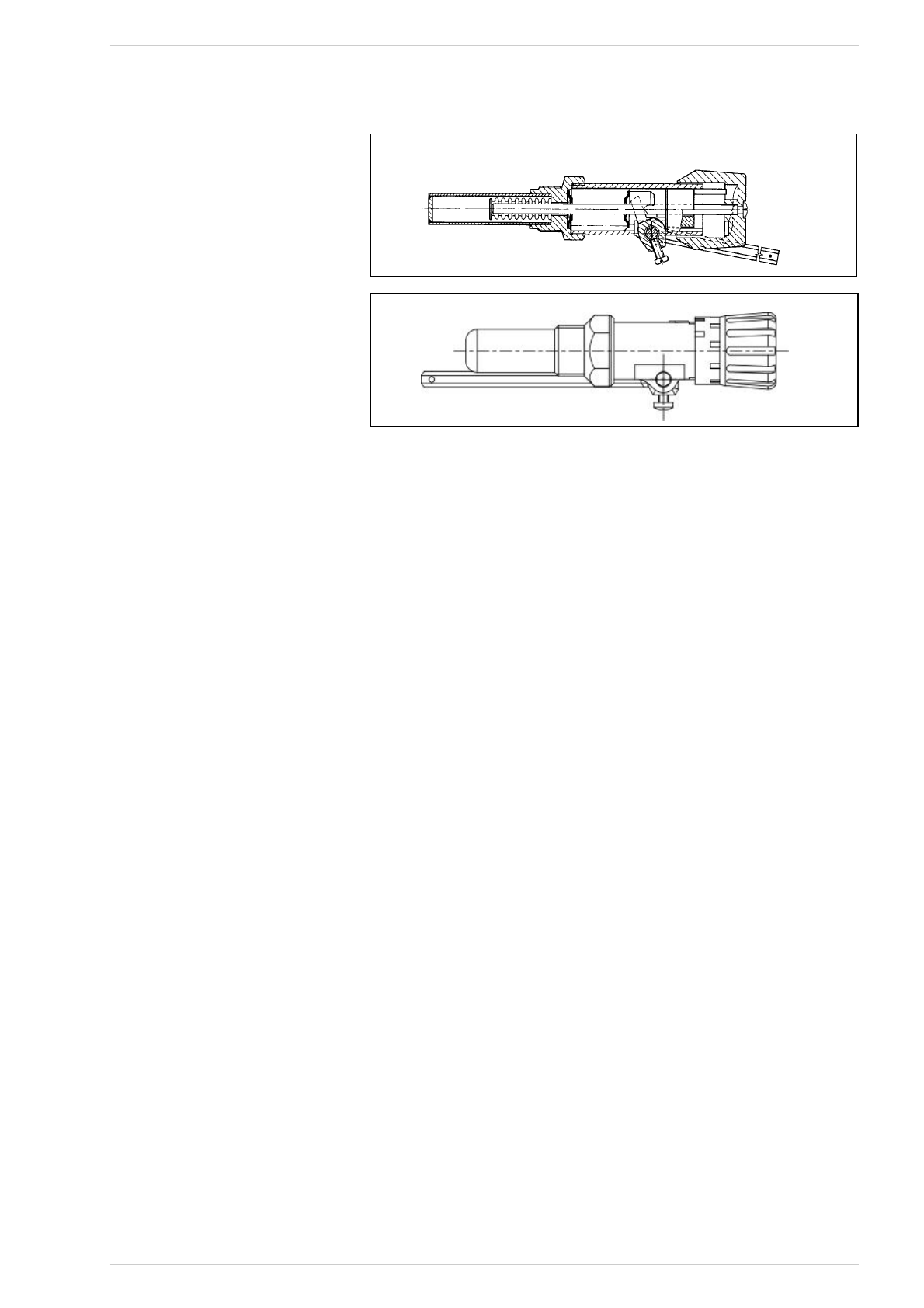

Илл. 8

Терморегулятор “REGULUS RT2”

Илл. 7

Терморегулятор “THERMOMAT  RT-C”
