24

4.1

LOCAL CHAUDIÈRE

Vérifier que le local présente bien les qualités
et les caractéristiques correspondantes aux
normes légales en vigueur.
Il est en outre nécessaire qu'af flue dans la
pièce une quantité d'air correspondant pour
le moins à la quantité nécessaire pour assu-
rer une combustion régulière.
Il est donc nécessaire de pratiquer, dans les
murs du local, des ouvertures qui répondent
aux prescriptions suivantes:
-  Présenter une section libre d'au moins 6

cm

2

tous les 1,163 kW (1000 kcal/h).

La section minimum de l'ouverture ne doit
de toute façon pas être inférieure à 100
cm

2

. La section peut en outre être cal-

culée en utilisant le rapport suivant:

où "S" est exprimé en cm

2

, “Q” in kcal/h

– L'ouverture doit être située dans la par-

tie inférieure d'un mur extérieur, préféra-
blement opposée à celle dans laquelle se
trouve l'évacuation des gaz brûlés.

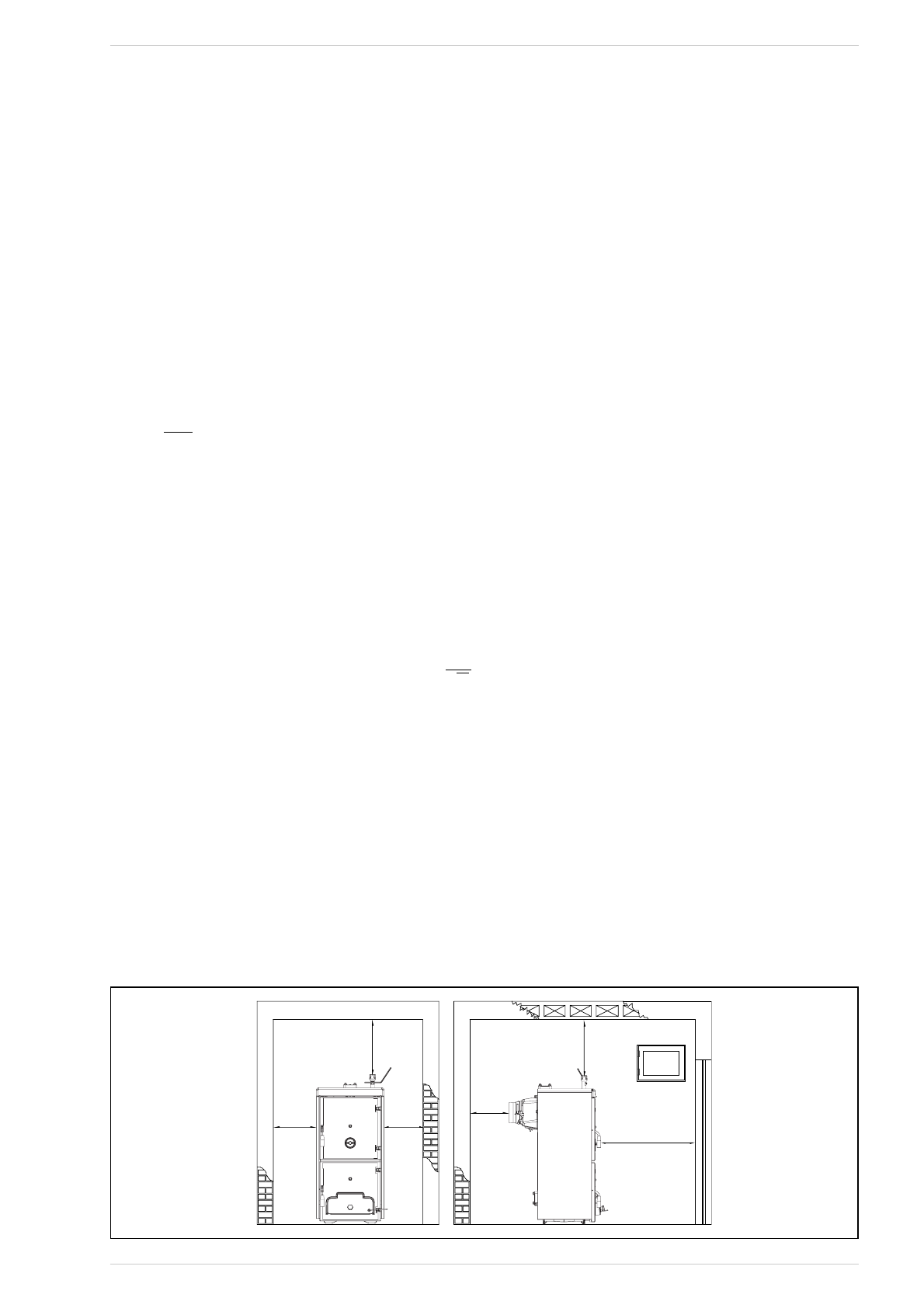

4.1.1

Emplacement en centrale
thermique (fig. 4)

La chaudière doit être installée sur un bâti
non combus tible. Apr ès l'ins t allation, la
chaudière doit être horizontale et bien sta-
ble pour réduire les éventuelles vibrations
et le niveau sonore. Derrière la chaudière,
vous devez laisser un espace libre pour per-
mettre l'ouver ture et la maint enance du
ventilateur.

ATTENTION: Les distances minimales indi-
quées sur la figure sont contraignantes
et uniquement pour les modèles ayant
une puissance supérieure à 35 kW.

4.2

BRANCHEMENT AU CONDUIT
DE CHEMINÉE

UUn conduit de cheminée doit r épondr e
aux prescriptions de qualité suivantes :
-  I l   d o i t   ê t r e   c o n s t i t u é   d ' u n   m a t é r i a u

imperméable et résistant à la tempéra-
ture des fumées et aux condensations

correspondantes.

-  Il doit présenter une résistance mécani-

que suffisante et une faible conductivité
thermique.

-  Il doit être par faitement étanche pour

éviter le refroidissement du conduit de
cheminée lui-même.

-  Il doit avoir un tracé le plus vertical possi-

b l e   e t   l a   p a r t i e   t e r m i n a l e   d o i t   ê t r e
é q u i p é e   d ' u n   a s p i r a t e u r   s t a t i q u e   q u i
assure une évacuation ef ficace et con-
stante des produits de la combustion.

-  Dans le but d'éviter que le vent puisse

créer autour de la cheminée des zones
de pression qui seraient en mesure de
prévaloir sur la force ascensionnelle des
gaz brûlés, il est nécessaire que l'orifice
de déchar gement domine d'au moins
0,4 mètres toute structure proche de la
cheminée elle-même (y compris le faîte
du toit) et qui se trouve à une distance
de moins de 8 mètres.

-  La conduit de cheminée doit présenter

un diamètr e qui n'es t pas inf ér ieur à
celui du raccord de chaudière ; dans le
cas de conduits de cheminée présentant
une section carrée ou rectangulaire, la
section intérieure doit être augmentée
de 10 % par rapport à celle du raccord
de chaudière.

-  La section utile du conduit de cheminée

peut être extrapolée sur la base du rap-
port ci-dessous.

S

section résultant en cm

2

K

coefficient en réduction:
– 0,045 pour bois
– 0,030 pour charbon

P

p u i s s a n c e   d e   l a   c h a u d i è r e   e n
kcal/h

H

hauteur de la cheminée en mètres
mesurés à partir de l'axe de la flam-
me jusqu'à l'évacuation de la che-
minée dans l'atmosphère.
Pour procéder au dimensionnement
d u   c o n d u i t   d e   c h e m i n é e ,   o n   d o i t
tenir compte de la hauteur effective
de la cheminée en mètres, mesurée
de l'axe de la flamme jusqu'au som-
met, diminuée de:
– 0,50 m pour chaque changement

de direction du tuyau de raccor-

dement entre chaudière et con-
duit de cheminée;

– 1, 0 0   m   p o u r   c h a q u e   m è t r e   d e

développement horizontal du rac-
cordement lui-même.

4.3

BRANCHEMENT INSTALLATION

Il est souhaitable que les connexions puis-
sent être aisément détachées, à l'aide de
tubulures avec raccords tournants.
Il est toujours conseillé de monter des van-
nes d'arrêt sur les canalisations de l'instal-
lation de chauffage.

ATTENTION : Il est obligatoire de procé-
der au montage de la soupape de sécu-
rité sur l'installation pas inclus dans la
livraison.

4.3.1

Remplissage installation

Avant de procéder au raccordement de la
chaudière, il convient de faire circuler de
l'eau dans les canalisations afin d'éliminer
les éventuels corps étrangers en mesure
de compromettre le bon fonctionnement
de l'appareil.

Le r emplissage doit êtr e ef fectué lent e-
ment, afin de permettre aux bulles d'air de
sortir à travers les orifices de purge prévis
à cet ef fet et placés sur l'ins t allation de
chauf fage. Dans les installations de chauf-
fage à circuit fermé, la pression de charge-
ment à froid de l'installation et la pression
d e   p r é g o n f l a g e   d u   v a s e   d ' e x p a n s i o n
devr ont corr espondr e ou, dans t ous les
cas, ne pas être inférieurs à la hauteur de
la colonne s t atique de l'ins t allation (par
exemple, pour une colonne statique de 5
mètres, la pression de préchargement du
vase et la pression de chargement de l'in-
s t a l l a t i o n   d e v r o n t   c o r r e s p o n d r e   à   u n e
valeur minimum de 0,5 bars au moins.

4.3.2

Caractéristiques de
l'eau d'alimentation

L'eau d'alimentation du circuit de chauffage
doit être traitée conformément à la Norme
UNI-CTI 8065. Il convient de rappeler que
même de petites incrustations de quelques

4

INSTALLATION

Q

S

=

100

P

S

= K

√

H

600

1300

1000

600

600

1000

BAXI

Fig. 4
