millimètres d'épaisseur provoquent, en rai-
son de leur basse conductivité thermique,
une surchauffe considérable des parois de
la chaudièr e ce qui pr ovoque de gr aves
inconvénients. LE TRAITEMENT DE L'EAU
UTILISÉE POUR L'INSTALLATION DE CHAUF-
FAGE EST ABSOLUMENT INDISPENSABLE
DANS LES CAS SUIVANTS:
- Installations très étendues, avec conte-
nus en eau élevés.
- Introductions fréquentes d'eau de remi-
se à niveau dans l'installation.
- Au cas où une vidange partielle ou totale
de l'installation s'avérerait indispensable.

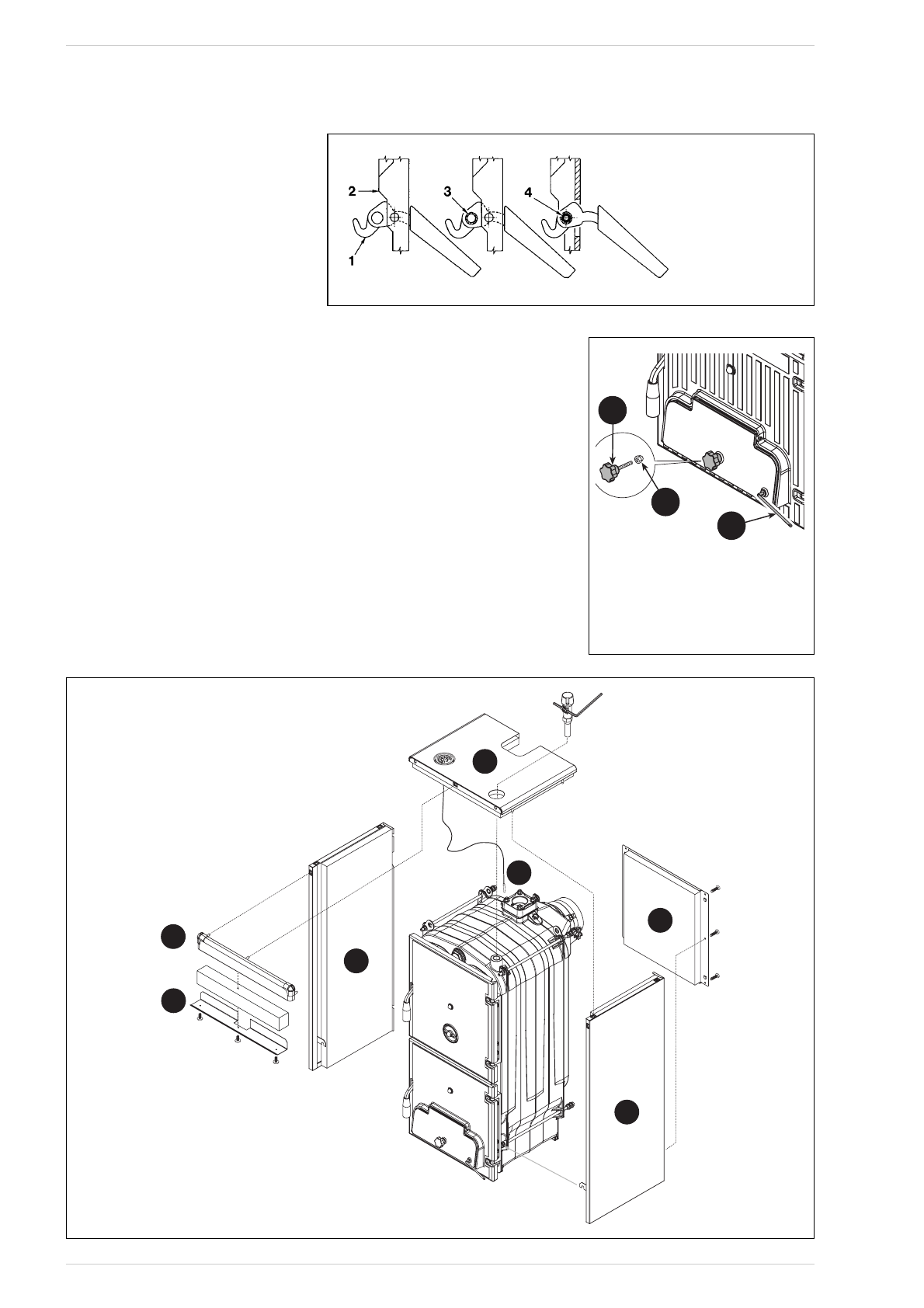

4.4
MONTAGE DES ACCESSOIRES
(fig. 5 - fig. 5/a)
Les poignées de fermeture des portes et la
vis avec pommeau pour le réglage du cla-
p e t d ' i n t r o d u c t i o n d ' a i r s o n t f o u r n i e s
séparément, car ils pourraient s'endomma-
ger durant le transport. Les poignées et la
vis avec pommeau sont cont enues dans
des sache ts en ny lon intr oduits dans la
cuvette de collecte des cendres. Pour le
montage des poignées, procéder comme
suit (fig. 5) :
– P r e n d r e u n e p o i g n é e ( 1 ) , l ' i n t r o d u i r e
dans la fente de la porte de chargement
(2) et insérer le rouleau (3) dans le trou
de la poignée; bloquer la poignée en insé-
rant la goupille élastique (4).
– Effectuer la même opération pour la poi-
gnée de la porte du cendrier.
Pour le montage de la vis avec pommeau,
procéder comme suit (fig. 5):
– Enlever la vis M8 x 60 qui fixe le clapet
d'introduction d'air à la porte du cendrier
et visser la vis avec pommeau en bakéli-
te (1) fournie dans l'emballage. À l'extré-
mité de la vis M10, placer un écrou bor-
gne avec calotte (2).
– Fixer le levier M6 (3) au clapet d'air en le
plaçant horizontalement vers la droite. À
l'extrémité du levier se trouve un trou
sur lequel sera ensuite reliée la chaînet-
te du régulateur thermostatique.
4.5
MONTAGE DU REVÊTEMENT (fig. 6)
Du côt é arrièr e de la chaudièr e, sur les
6
5
1
7
4
2
8
Fig. 6
25
LÉGENDE
1 Poignée
2 Porte de chargement
3 Rouleau
4 Goupille élastique
Fig. 5
1
2
3
LÉGENDE
1 Vis avec pommeau M10 x 70
2 Écrou borgne avec calotte
3 Levier M6
Fig. 5/a
