16
4.1
КОТЕЛЬНАЯ
Следует убедиться в том, что
помещение котельной отвечает
требованиям действующих норм. Кроме
того необходимо обеспечить
вентиляцию помещения,
предусмотренную для котельных.
Соответственно, в стенах помещения
следует создать вентиляционные
отверстия, отвечающие следующим
параметрам:
– На каждые 1,163 кВт (1000 ккал/час)
– не менее 6 см
2
вентиляционного
люка.
Минимальное вентиляционное
отверстие в любом случае не должно
быть менее 100 см
2
. Вентиляционный
отсек может быть рассчитан
следующим образом
где “S” выражено в см
2
, “Q” – в
ккал/час.
– Отверстие должно быть установлено
в нижней части стены,
противоположной стороне дымовой
трубы.

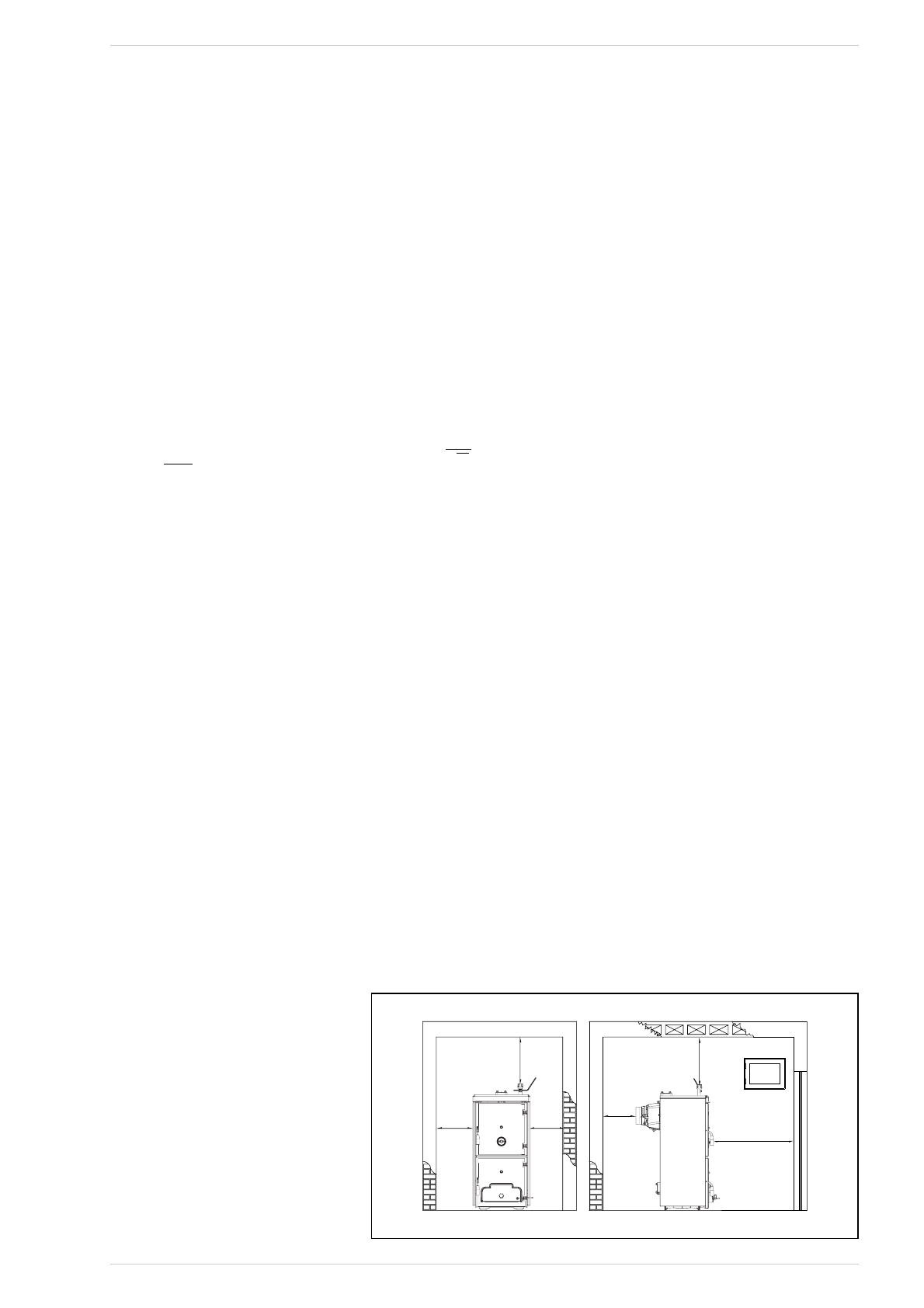

4.1.1
Размещение в помещении
котельной (
Илл.
4)
К о т ё л д ол же н у с та н а в л и в а т ь с я н а
н е с го р а е м о м фу н д а м е н т е . П о с л е
выполнения установки, котёл должен
быть выровненным в горизонтальной
п л о с ко с т и и у с т о й ч и в ы м , в ц е л я х
у м е н ь ш е н и я в о з м ож н ы х в и б ра ц и й и
с о з д а в а е м о го ш у м а . П о з а д и ко тл а
н е о б ход и м о о с та в и т ь с в о б од н о е
п р о с т р а н с т в о , ч т о б ы м ож н о б ы л о
открыть и проводить техобслуживание
вентилятора.
ВНИМАНИЕ: Расстояния, указанные
н а и л л ю с т р а ц и и ,
я в л я ю т с я
обязательными и касаются только
моделей с мощностью свыше 35 кВт.
4.2
ПОДВЕДЕНИЕ ДЫМОХОДА
Дымоход должен соответствовать
следующим требованиям:
– должен быть изготовлен из
материалов, которые способны
выдерживать температуру дыма и
соответствующие конденсаты;
– должен выдерживать механические
нагрузки и должен иметь слабую
теплопроводность;
– во избежании переохлаждения
дымовая труба должна быть
герметичной;
– должен быть как можно более
вертикальным и иметь вытяжное
устройство на конце трубы. Оно
должно гарантировать постоянный
эффективный выброс продуктов
сгорания;
– во избежании возможного эффекта
задымления при преобладании силы
ветра над силой выброса дыма
следует установить трубу как
минимум на 0,4 м выше любой
расположенной вблизи трубы
структуры (включая и сам конек
крыши) и на высоту не менее 8 м;
– диаметр дымохода не должен быть
меньше диаметра трубы соединения с
котлом: для дымоходов с квадратным
или прямоугольным сечением
внутреннее сечение должно быть на
10% больше сечения трубы
соединения с котлом;
– полезное сечение дымовой трубы
может быть вычислено с помощью
следующей формулы:
S
сечение в см
2
K
коэффициент уменьшения:
– 0,045 дерево
– 0,030 уголь
P
мощность котла в ккал/час
H
высота дымохода в метрах
(измерение должно проводиться
от линии пламени до верхней
внешней точки трубы). При
выборе размеров трубы
необходимо учитывать
фактическую высоту дымохода
(измеренную в метрах от пламени
до верхней внешней точки трубы)
уменьшенную на:
– 0,50 м при каждом изменении
направления трубы соединения
котла с дымовой трубой,
– 1,00 м на каждый метр
горизонтального положения
трубы соединения.
4.3
ПОДКЛЮЧЕНИЕ
ОБОРУДОВАНИЯ
При подключении рекомендуется
использовать жесткие штуцера, легко
рассоединяемые с помощью
вращающихся муфт. Обязательна
устанавка соответствующих
отключающих устройств на
трубопровод теплогенератора.
В Н И М А Н И Е ! В с и с т е м е в
обязательном порядке должен быть
у с т а н о в л е н п р е д ох р а н и т е л ь н ы й
к л а п а н н е в хо д и т в ко м п л е к т
поставки.
4.3.1
Заполнение установки
П е р е д т е м ,
к а к п р и с т у п а т ь к
п о д к л ю ч е н и ю ко тл а с л е д у е т
з а с т а в и т ь ц и р к у л и р о в а т ь в о д у в
трубах, чтобы удалить возможные
п о с т о р о н н и е т е л а , ко т о р ы е м о г у т
н е г а т и в н о о т р а з и т ь с я н а
надлежащей работе оборудования.
З а п ол н е н и е д ол ж н о в ы п ол н я т ь с я
м ед л е н н о , ч т о б ы п о з в ол и т ь в ы й т и
п у з ы р ь к а м в о з д у х а ч е р е з
соответствующие воздуховыпускные
клапаны, имеющиеся в отопительной
системе. В отопительных системах с
закрытым контуром давление нагрузки
в хол од н о й с и с т е м е и д а в л е н и е
п р ед в а р и т е л ь н о го н а к а ч и в а н и я
р а с ш и р и т е л ь н о го б а к а д ол ж н ы
соответствовать или, по крайней мере,
б ы т ь н е н и же п о к а з а н и й ш к а л ы
с та т и ч е с ко й кол о н н ы с и с т е м ы
(например, для статической колонны в
5 м е т р о в , д а в л е н и е п р ед н а г ру з к и в
баке и давление нагрузки в системе
должны быть равны, как минимум, 0,5
бар).
4.3.2
Требования к воде
Вода-теплоноситель должна
соответствовать норме UNI-CTI 8065.
Следует напомнить, что
накипеобразования в несколько
миллиметров толщиной вызывают в
следствие их низкой теплопроводности
значительное перегревание панелей
котла, приводящее к нежелательным
последствиями. ОБЯЗАТЕЛЬНОЙ
ЯВЛЯЕТСЯ ОБРАБОТКА ВОДЫ В
СЛЕДУЮЩИХ СЛУЧАЯХ:
– Крупные системы (с большим
объёмом воды).
– Высокая цикличность подачи
4
УСТАНОВКА ОБОРУДОВАНИЯ
Q
S =
100
P
S = K
√H
600
1300
1000
600
600
1000
BAXI
Илл. 4
