26

deux tirants supérieures, sont vissés trois
écrous: le deuxième et le troisième écrou
ser vent à placer correctement les flancs
du revêtement. Dans les tirants inférieurs,
aussi bien de la partie avant que de la par-
tie arrièr e de la chaudièr e, deux écr ous
s o n t   v i s s é s   d o n t   l ' u n   p o u r   b l o q u e r   l e s
étriers de support des flancs. Le montage
des composants du revêtement doit être
effectué de la manière suivante:
– Dévisser de quelques tours le deuxième

et le troisième écrou de chaque tirant.

– Ac c r o c h e r   l e   f l a n c   g a u c h e   ( 1 )   s u r   l e

tirant inférieur et supérieur de la chau-
dière, puis régler la position de l'écrou et
du contre-écrou du tirant supérieur.

– Bloquer le flanc en serrant les contre-

écrous.

– Pour monter le flanc droit (2), procéder

de la même manière.

– Ac c r o c h e r   l e   p a n n e a u   a r r i è r e   ( 4 )   e n

insérant les languettes dans les fentes
obtenues sur chaque flanc, puis le blo-
quer sur les flancs à l'aide de six vis auto-
taraudeuses.

– Le déflecteur de protection (5) est fixé

au panneau frontal (6) à l'aide de trois
vis auto-taraudeuses. Entre les deux élé-
ments, insérer la laine de roche.

– Fixer le panneau frontal (6) à l'aide des

piquets à pression.

– Dérouler le capillaire du thermomètre

(7) et l'introduire dans la gaine de la tête
arrière en insérant la pince de contact
qui doit être coupée à environ 45 mm.
Le câble du thermomètre doit être placé
au-dessus de l'isolant et non pas en con-
tact direct avec le corps en fonte.

– Fixer le couvercle (8) aux flancs de la

chaudière à l'aide des piquets à pression.

–  Ac c r o c h e r   l a   p l a q u e t t e   a d h é s i v e   d e s

CARACTÉRISTIQUES TECHNIQUES au
flanc droit ou gauche du revêtement de
manière qu'elle soit lisible à la fin de l'in-
stallation.

REMARQUE: Conser ver avec les docu-
ments de la chaudière le “Certificat d'Es-
sai” e t la “Déclar ation de conf or mit é”
placés dans la chambre de combustion.

4.6

RÉGULATEUR DE TIRAGE
À FONCTIONNEMENT
THERMOSTATIQUE

Le régulateur de tirage à fonctionnement
thermostatique permet d'obtenir une varia-
bilité continue d'air introduit dans le foyer
de la chaudière. Ce régulateur, à travers
une chaînette de raccordement, agit sur la
porte inférieure d'introduction d'air primai-
r e .   L o r s q u e   l a   t e mp é r a t u r e   é t a b l i e   e s t
atteinte, le régulateur diminue automati-
quement l'ouverture de la porte d'introduc-
tion d'air de manière à ralentir la combu-
stion et éviter les surchauffes.
Dans le but d'optimiser la combustion, sur
la por t e supér ieur e de char gement, se
trouve une por te ronde de régulation qui
distribue de l'air secondaire à contre-cou-

rant rappor t au trajet des produits de la
combus tion. Ce pr ocessus augment ant
ultérieurement le rendement, permet d'ex-
ploiter de manière plus efficace le combu-
stible. Sur les chaudières, l'on peut monter
indif féremment deux types de régulateurs
thermostatiques.

4.6.1

Régulateur “THERMOMAT RT-C”
(fig. 7)

Le régulateur "Thermomat" est équipé d'un
bouton en résine thermodurcissable avec
champ de régulation de 30 à 100 °C.
Visser le régulateur sur le trou 3/4" de la
tête antérieure et orienter la marque rouge
vers la partie supérieure. Le levier avec chaî-
nette doit être introduit dans le support du
régulateur après avoir monté le panneau
por t e-ins tr uments e t apr ès avoir enlevé
l'arrêt en plastique. Si l'articulation qui fixe le
levier avec chaînette devait se défaire, il faut
veiller à le remonter dans la même position.
Après avoir placé le bouton sur 60°C, blo-
quer le levier avec chaînette dans une posi-
t i o n   l é g è r e m e n t   i n c l i n é e   v e r s   l e   b a s ,   d e
manière que la chaîne se trouve dans l'axe
par rapport au raccord du volet de l'air.
Pour la régulation du "Thermomat", qui con-
siste essentiellement à déterminer la lon-
gueur de la chaînette, procéder de la maniè-
re suivante :
-  Placer le bouton sur 60 °C.
-  Allumer la chaudière avec le rideau d'in-

troduction de l'air ouvert.

-  Au moment où une température de 60

°C de l'eau de la chaudière est atteinte,
fixer la chaînette sur le levier du clapet
d'introduction de l'air en faisant en sorte
que ce dernier présente une ouver ture
d'environ 1 mm.

- À ce stade, le régulateur est réglé et il

est possible de choisir la température de

travail souhaitée en tournant le bouton.

4.6.2

Régulateur “REGULUS RT2”
(fig. 8)

Le champ de régulation est compris entre
30 et 90°C (fig. 8). Pour le montage et la
mise en fonction, suivre les mêmes instruc-
tions que pour le régulateur "Thermomat".

4.7

ÉCHANGEUR DE CHALEUR
DE SÉCURITÉ

L'échangeur de chaleur de sécur it é es t
fourni sur demande dans un kit :
- c o d e   810 5 2 0 0   p o u r

B P I - E c o

1.250/1.350/1.450

- c o d e   810 5 2 01   p o u r

B P I - E c o

1.550/1.650

.

Le kit doit être utilisé sur les installations à
vase d'expansion fermé et de puissance
i n f é r i e u r e   à   3 5   k W.   S a   f o n c t i o n   e s t   d e
refroidir la chaudière en cas de surchauffe,
au moyen d'une vanne de décharge thermi-
que raccordée de manière hydraulique à
l'entrée de l'échangeur.
Prévoir au niveau de la sor tie de l'échan-
geur, un tuyau d'écoulement avec entonnoir
et un siphon qui conduisent à une évacua-
tion appropriée. L'évacuation doit être con-
trôlable visuellement.

ATTENTION: En cas de manque de cette
précaution, une éventuelle intervention de
la vanne de décharge thermique peut cau-
ser des dommages aux personnes, aux
animaux et aux choses ; le cas échéant, le
fabricant est déchargé de toute respon-
sabilité. Avant la mise en marche de la
chaudière, s'assurer que le débit d'eau à
l a   v a n n e   d e   d é c h a r g e   t h e r m i q u e   e s t
garanti.

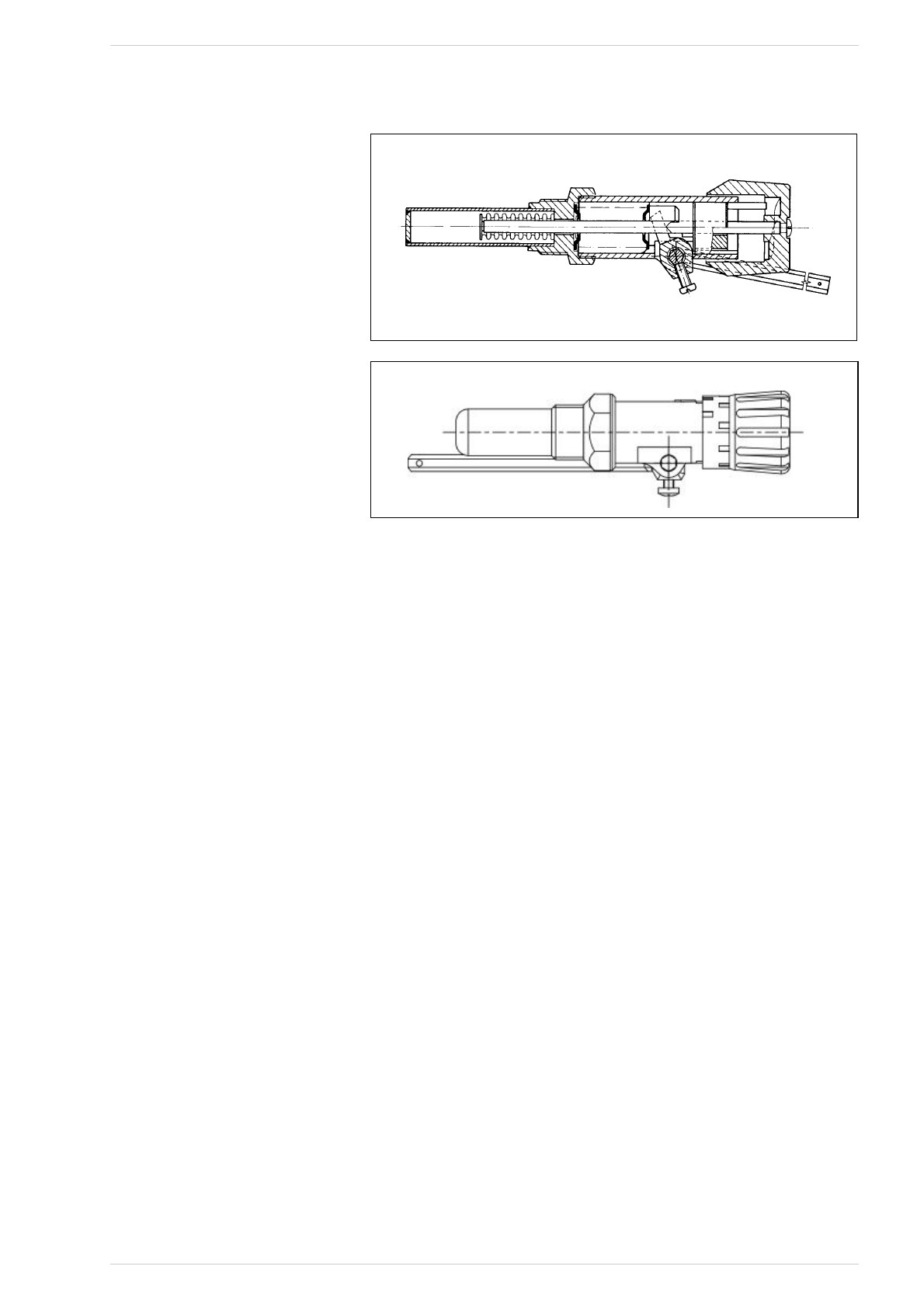

Fig. 8

Régulateur “REGULUS RT2”

Fig. 7

Régulateur “THERMOMAT RT-C”
