Руководство пользователя

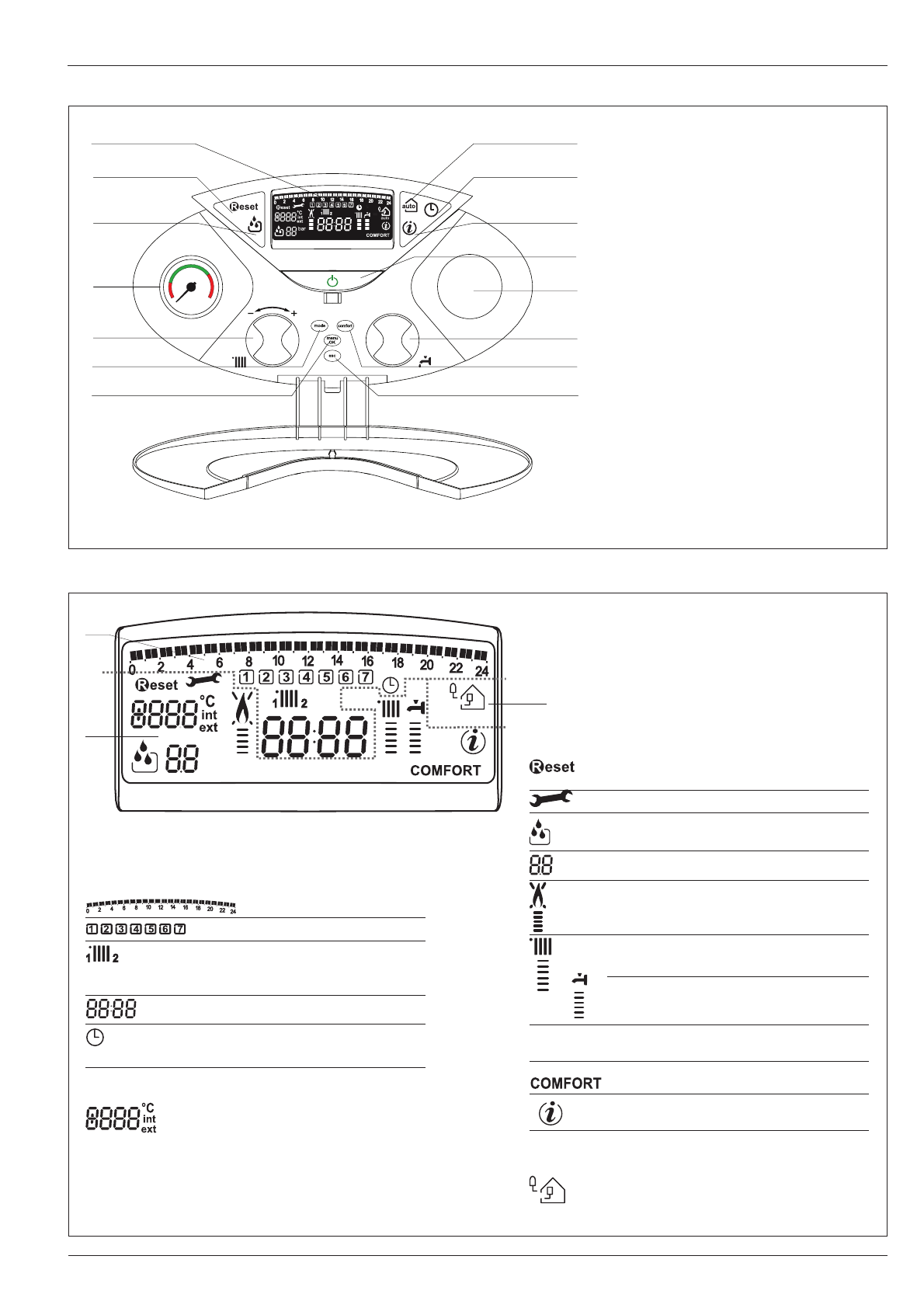

ПАНЕЛЬ УПР

АВЛЕНИЯ

Обозначения:
1.

Дисплей

2.

Кнопка RESET (сброс)

3.

Кнопка “Полуавтоматическая подпитка”

5.

Ручка-регулятор для задания
температуры в контуре отопления
– поворотный переключатель для
программирования котла и перемещения
по строкам меню.

6.

Кнопка MODE (выбор режима “летний /
зимний”)

7.

Кнопка MENU/OK (меню/ввод
– кнопка настройки параметров и
программирования)

8.

Кнопка ESC (отмена)

9.

Кнопка COMFORT (функция “Комфорт”)

10.   Ручка-регулятор для задания

температуры в контуре ГВС

11.   Таймер (дополнительный аксессуар)
12.   Кнопка ON/OFF (ВКЛ/ВЫКЛ)
13.   Кнопка INFO (информация)
14.   Кнопка “Таймер - программатор”
15.   Кнопка AUTO (автоматический режим)

ABCDEFGHIL123456

1

2

3

5

6

7

15

14

13

12

11

10

9

8

4

ABCDEFGHIL123456

auto

bar

16

17

18

Дисплей

ABCDE...

Требуется нажать кнопку сброса (RESET )

Необходима техническая помощь

Требуется подпитка контура отопления
(в процессе подпитки индикатор мигает)

Цифровой индикатор давления

Индикатор наличия пламени или
отключения котла

Работа в режиме отопления и отображение уровня
установленной температуры

Работа в режиме ГВС и отображение уровня
установленной температуры

Бегущая строка / отображение сообщений для
пользователей

Активирована функция “Комфорт” (контур ГВС)

Работа в АВТОМАТИЧЕСКОМ режиме (активен режим
автомати-ческого регулирования температуры - функция
AUTO) с отобра-жением внутренних или внешних
датчиков температуры

Функция INFO

Режим работы

День недели (Пон.,   …Воскр.)

Зона 1 – котел работает в режиме, отобра-жаемом на
дисплее, зона 2 – котел работает по программатору в
режиме отопления

Дата и время

Котел работает по программатору в режиме отопления

Цифровые индикаторы:
- состояние котла и уставка температуры
- настройки меню
- отображение кодов неисправностей
- отображение температуры воздуха в помещении
(только при подключении регу-лятора температуры по
шине передачи данных – дополнительный аксессуар)
- отображение температуры наружного воздуха (при
подключении внешнего датчика – дополнительный аксессуар)

Обозначения:

16.     Индикаторы таймера - программатора

18.    Индикация внешних устройств контроля и управления

17.  Индикация: сервис и диагностика
