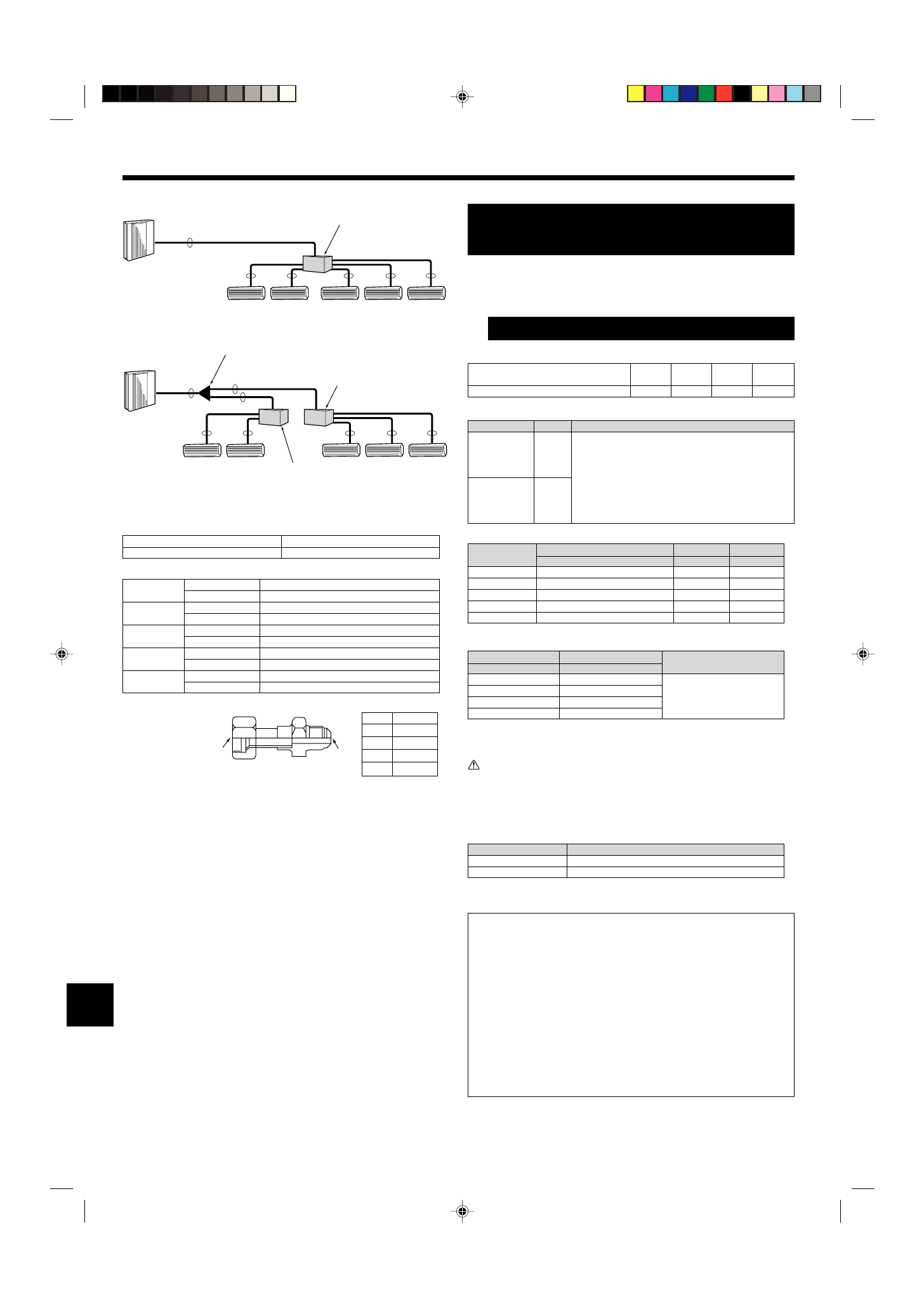

5.3. Добавление хладагента

• Если общая длина труб (b1+b2+a1+a2+a3+a4+a5+a6+a7+a8) не превышает

40 м, дополнительно добавлять хладагент не нужно.

• Е с л и   о б щ а я   д л и н а   т р у б   п р е в ы ш а е т   4 0   м ,  д о б а в ь т е   в   п р и б о р

дополнительное  количество  хладагента  R410A  в  соответствии  со
значениями допустимой длины труб в таблице ниже.

* При  остановленном  приборе,  добавьте  в  него  дополнительное  количество

хладагента  через  жидкостный  запорный  клапан  после  создания  вакуума  в
удлинительных трубах и внутреннем приборе.
При работающем приборе, добавьте хладагент в газовый контрольный клапан
с  помощью  устройства  для  безопасной  зарядки.  Не  добавляйте  жидкий
хладагент непосредственно в контрольный клапан.

* После зарядки прибора хладагентом, запишите количество добавленного

хладагента на бирке обслуживания (прикрепленной к прибору).

См.  раздел “1.5.  Использование  кондиционеров  с  хладагентом  R410A”  для
получения дополнительной информации.

5.4. Выбор размера труб (Fig. 5-2)

A

Жидкость (мм)

ø

9,52

Газ (мм)

ø

15,88

Стык с различными диаметрами (дополнительные детали) (Fig. 5-3)

Диаметр подсоединяемых трубДиаметр A

Диаметр B

мм

мм

мм

MAC-A454JP

ø

9,52

→

ø

12,7

ø

9,52

ø

12,7

MAC-A455JP

ø

12,7

→

ø

9,52

ø

12,7

ø

9,52

MAC-A456JP

ø

12,7

→

ø

15,88

ø

12,7

ø

15,88

PAC-493PI

ø

6,35

→

ø

9,52

ø

6,35

ø

9,52

PAC-SG76RJ-E

ø

9,52

→

ø

15,88

ø

9,52

ø

15,88

Подготовка трубопровода

1

В таблице ниже приводятся спецификации имеющихся в продаже труб.

Наружный диаметр

Толщина изоляции

Изоляционный материал

мм

мм

6,35

8

9,52

8

12,7

8

15,88

8

2

Убедитесь,  что  2  трубы  хладагента  имеют  изоляцию,  чтобы  предотвратить
конденсацию.

3

Радиус сгиба трубы хладагента должен составлять 100 мм или больше.

 Осторожно:

Обязательно используйте изоляцию указанной толщины. Чрезмерная толщина
м ож е т   п р и в е с т и   к   н е п р а в и л ь н о м у   м о н т а ж у   в н у т р е н н е г о   п р и б о р а   и
ответвительной коробки, а недостаточная толщина может привести к стеканию
росы.

труба  с  2  ответвлениями  (Стык):  Дополнительные  детали  (В  зависимости  от
метода подсоединения, Вы можете выбрать наиболее подходящую деталь.)

Наименование модели

Метод подсоединения

MSDD-50AR-E

фланец

MSDD-50BR-E

пайка

■

 Процедура монтажа (труба с 2 ответвлениями (Стык))

См. Руководства по монтажу MSDD-50AR-E и MSDD-50BR-E.

5. Прокладка труб хладагента

B

Размер трубопроводного соединения отличается в зависимости от типа и
мощности внутренних приборов. Подберите одинаковые трубопроводные
соединения ответвительной коробки и внутреннего прибора.
Если  размер  трубопроводного  соединения  ответвительной  коробки  не
совпадает с размером трубопроводного соединения внутреннего прибора,
воспользуйтесь  дополнительными  стыками  (деформированными)  с
различными  диаметрами,  чтобы  подсоединить  их  к  стороне
ответвительной  коробки.  (Подсоедините  деформированный  стык
непосредственно к стороне ответвительной коробки.)

(1) Размер клапана для наружного прибора

Для жидкости

ø

9,52 мм

Для газа

ø

15,88 мм

(2) Размер клапана для ответвительной коробки

Å

 ПРИБОР

Жидкостная труба

ø

6,35 мм

Газовая труба

ø

9,52 мм

ı

 ПРИБОР

Жидкостная труба

ø

6,35 мм

Газовая труба

ø

9,52 мм

Ç

 ПРИБОР

Жидкостная труба

ø

6,35 мм

Газовая труба

ø

9,52 мм

Î

 ПРИБОР

Жидкостная труба

ø

6,35 мм

Газовая труба

ø

9,52 мм

‰

 ПРИБОР

Жидкостная труба

ø

6,35 мм

Газовая труба

ø

12,7 мм

B

A

Fig. 5-3

Fig. 5-2

A

B

B

B

B

B

Ответвительная коробка

* тип с 3 ответвлениями: только прибор

Å

,

ı

,

Ç

■

 При использовании ответвительной коробки с 1 ответвлением

Используется фланцевое соединение. (Без пайки)

■

 При использовании ответвительных коробок с 2 ответвлениями

A

A

A

B

B

B

B

B

Ответвительная коробка #1

труба с 2 ответвлениями (стык)

: дополнительные детали.

Ответвительная коробка #2

Формула преобразования

1/4 F

ø

6,35

3/8 F

ø

9,52

1/2 F

ø

12,7

5/8 F

ø

15,88

3/4 F

ø

19,05

41-50 м

51-70 м

71-90 м

91-115 м

0,9 kg

1,7 kg

2,5 kg

3,5 kg

Общая длина трубопровода
(b1+b2+a1+a2+a3+a4+a5+a6+a7+a8)
Количество дополнительного добавляемого хладагента

Теплостойкий пенопласт,

удельная масса 0,045

Наименование

модели

Удаление  хладоагента  при  переносе  внутренних  и  внешних
приборов на другое место (откачка)

1

Подсоедините распределительную гребёнку прибора (включая манометр) к
сервисному  порту  около  газового  стопорного  клапана  внешнего  прибора  с
таким расчётом, чтобы можно было измерить давление хладоагента.

2

Включите электропитание (автоматический выключатель).

3

Закройте стопорный клапан жидкости и выполните тестовый прогон режима
охлаждения (переключатели SW4-1: ВКЛ и SW4-2: ВЫКЛ).

4

Когда  давление  упадет  до  0,05–0,00  МПа*  (примерно  0,5–0,0  кгс/см

2

),

полностью закройте газовый стопорный клапан.
* Если в систему кондиционирования воздуха было закачено слишком много

хладагента,  давление  может  не  снизиться  до  0,5  кгс/см

2

.  Если  это

произошло,  удалите  весь  хладагент  из  системы  с  помощью  собирающего
устройства и после переноса внутреннего или внешнего прибора на новое
место снова зарядите систему.

5

Выключите режим кондиционирования воздуха (SW4-1: ВКЛ и SW4-2: ВЫКЛ).

6

Выключите электропитание (автоматический выключатель).
