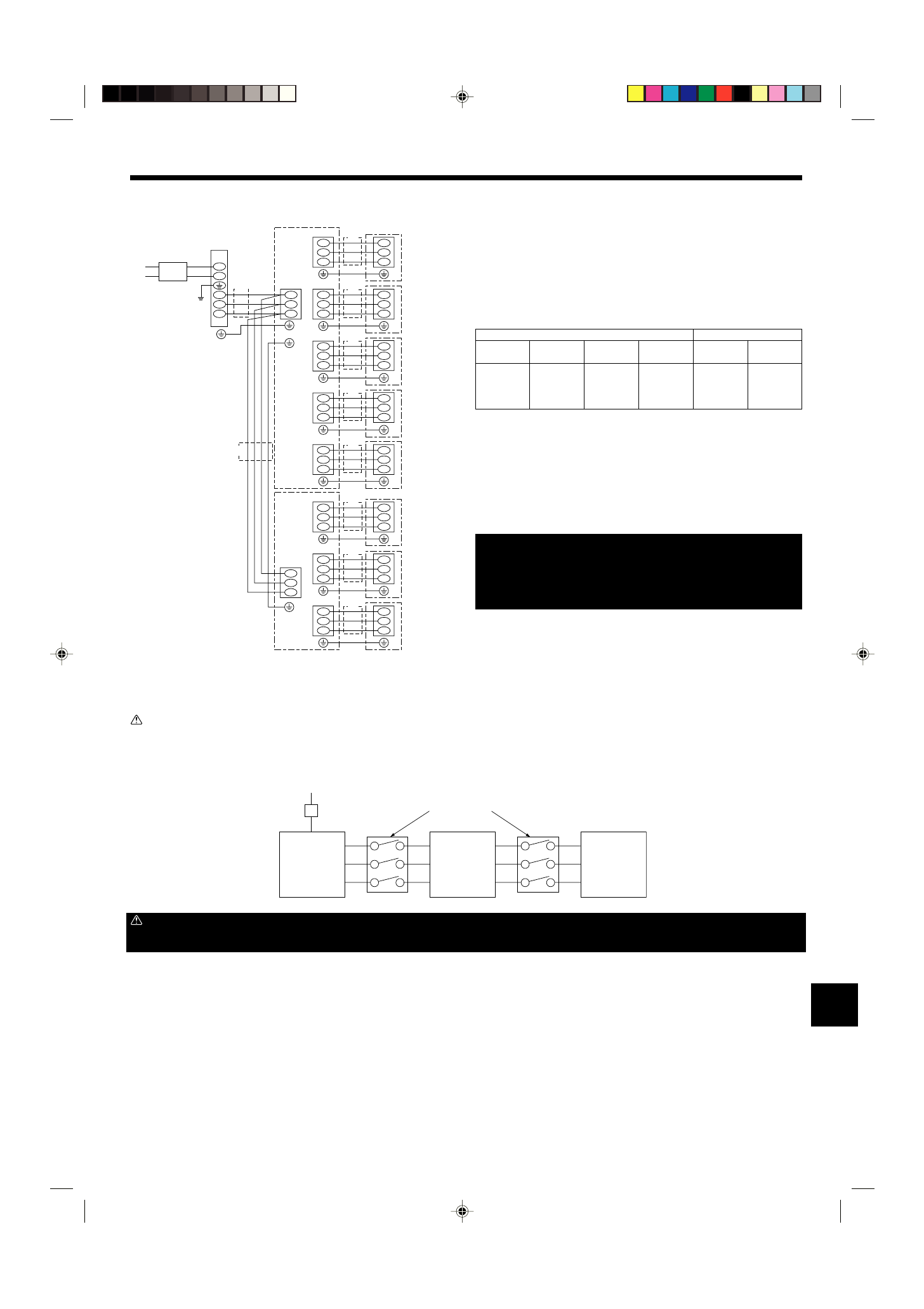

7.3. Процедура  подключения  внешних  проводов

(Fig. 7-2)

Работы по обеспечению электропитанием необходимы только для наружного прибора.
Питание для ответвительной коробки или внутреннего прибора идет по проводке.
Следовательно, работы по обеспечению электропитанием можно осуществлять всего
в одной точке наружного прибора. Это упростит работу и обеспечит экономию.

E

Источник питания, однофазный
220/230/240 В перем. тока, 50 Гц 220 В перем. тока, 60 Гц
Макс. допустимое сопротивление системы 0,22 (

Ω

).

Примечание:

1

Подводимая мощность электропитания: Только наружный прибор.

Подсоедините  линии  (C),  (D)  в  соответствии  с  наименованиями  клеммной

колодки для обеспечения правильной полярности.

При использовании скрутки проводов, необходима круглая клемма.

*1. Необходимо установить прерыватель с расстоянием между контактами, по крайней мере,

в 3 мм. Используйте прерыватель без предохранителя (NF) или прерыватель утечки на
землю (NV).

Примечания: 1. Размер проводов должен подбираться с учетом применимых

местных и национальных нормативов.

2. К а б е л и   э л е к т р о п и т а н и я   и   с о е д и н и т е л ь н ы е   п р о в од а

внутреннего  прибора/ответвительной  коробки/наружного
п р и б о р а   н е   д ол ж н ы   б ы т ь   л е г ч е   г и б ко го   к а б е л я   с
полихлорпреновой оболочкой. (Конструкция 245 IEC 57)

3. Длина устанавливаемой линии заземления должна превышать

длину силовых кабелей.

ВАЖНО
Убедитесь в том, что используемый прерыватель утечки тока совместим с
более высокой гармоникой.
Всегда  пользуйтесь  прерывателем  утечки  тока,  так  как  данный  прибор
оборудован инвертором.
Прерыватель  утечки  тока,  несовместимый  с  более  высокой  гармоникой,
может стать причиной неправильной работы инвертора.

(A) Основная линия

электропитания

6,0 мм

2

(B) Линия

заземления

6,0 мм

2

(C) Сигнальная

линия

2,5 мм

2

(D) Сигнальная

линия

2,5 мм

2

Ток
отключения

40 A

Рабочая
характеристика

40 A, 30 мА

в течение

0,1 сек или

меньше

Диаметр провода

Прерыватель *1

Fig. 7-2

L

N

S1
S2
S3

S1
S2
S3

S1
S2
S3

S1
S2
S3

TB3A

S1
S2
S3

S1
S2
S3

TB3B

TB2B

S1
S2
S3

S1
S2
S3

TB3C

S1
S2
S3

S1
S2
S3

TB3D

S1
S2
S3

S1
S2
S3

TB3E

(A)

E

(A)

(B)

S1
S2
S3

S1
S2
S3

TB3A

S1
S2
S3

S1
S2
S3

S1
S2
S3

TB3B

S1
S2
S3

S1
S2
S3

TB3C

(C)

(D)

(D)

(D)

(D)

(D)

(D)

(D)

(D)

(C)

A КОМНАТА

Ответвительная коробка #1
(тип с 5 ответвлениями)

Наружный прибор

Внутренний прибор

Прерыватель

Ответвительная коробка #2
(тип с 3 ответвлениями)

E КОМНАТА

B КОМНАТА

C КОМНАТА

D КОМНАТА

F КОМНАТА

G КОМНАТА

H КОМНАТА

7. Электрические работы

<Пример> (В случае 2 ответвительных коробок)

Внутренний прибор

TB2B

 Предупреждение:

При использовании кабеля управления A существует возможность высокого напряжения на клемме S3, вызванного конструкцией электрической цепи, в которой
отсутствует электроизоляция между линией электропередачи и линией сигнала в канале связи. Поэтому основной источник питания необходимо выключать при
обслуживании. Не дотрагивайтесь до клемм S1, S2, S3 при включении питания. Если необходимо применить изоляцию между наружным блоком и ответвительной
коробкой/внутренним блоком, используйте изоляцию трехполюсного типа.

S1

S2

S3

S1

S2

S3

S1

S2

S3

S1

S2

S3

Источник питания

наружного

прибора

Изолятор
(Переключатель)

Изолятор с 3

выводами

(Переключатель)

“A-

Контроль”

внутреннего

прибора

Ответвительная

коробка

 Осторожно:

После использования изолятора, обязательно выключите и включите источник электропитания, чтобы осуществить сброс системы. В противном случае, наружный
прибор не сможет определить ответвительную коробку(и) или внутренние приборы.
