152

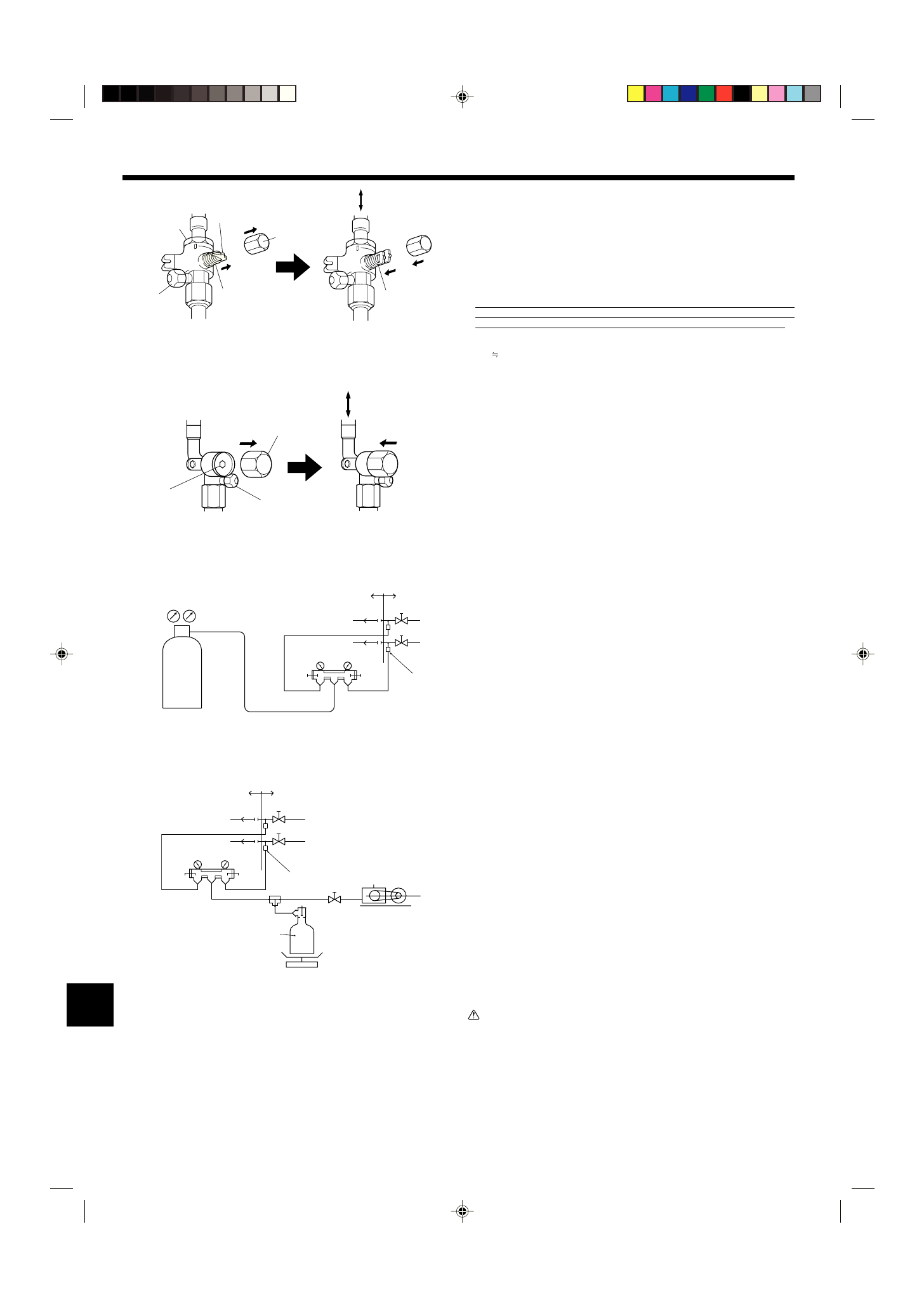

5. Прокладка труб хладагента
5.7. Меры предосторожности при подсоединении
трубопроводов/работе с клапаном
• Осуществляйте подсоединение трубопровода и работу с клапаном аккуратно, в
соответствии с рисунком ниже.
• Загерметизируйте изоляционный материал для предотвращения проникновения
воды в изоляционный материал, закрывающий стыки труб хладагента.
• После создания вакуума и зарядки хладагента, убедитесь, что рукоятка полностью
открыта. При работе с закрытым клапаном, непредусмотренное давление может
воздействовать на сторону высокого или низкого давления контура хладагента,
повреждая компрессор и т.д.
• Определите количество дополнительного добавляемого хладагента (см. раздел
“5.3. Добавление хладагента”), и осуществите зарядку дополнительного хладагента
через сервисный порт по завершении работ по подсоединению трубопроводов.
• После окончания работы, плотно затяните сервисный порт (12-15 Нм) и крышку
(20-25 Нм) для предотвращения утечки газа.
*1 Нм
10 кгс см
Метод полного открытия запорного клапана
(Газовая сторона) (Fig. 5-11)
1. Снимите крышку, потяните рукоятку на себя, затем поверните ее против часовой
стрелки на четверть оборота.
2. Установите крышку на место и затяните ее.
(Жидкостная сторона) (Fig. 5-12)
1. Снимите крышку и поверните шток клапана против часовой стрелки до упора с
помощью шестигранного ключа на 4 мм. Остановите поворот, когда он достигнет
упора. (
ø
9,52: Примерно 10 оборотов)
A
Клапан
B
Сторона прибора
C
Сервисный порт
D
Рукоятка
E
Крышка
F
Полностью закрыт
A
Фреоновый цилиндр
B
Весы
C
Клапан
D
3-сторонний стык
E
Вакуумный насос
F
Анализатор системы
G
Кнопка Lo (низ.)
H
Кнопка Hi (выс.)
F
I
C
A
B
D
E
H
C
Fig. 5-11
B
J
C
E
H
Fig. 5-12
LO
HI
A
C
D
B
K
E
F
G
H
I
Fig. 5-13
LO
HI
G
H
N
D
C
E
C
A
B
M
L
K
J
I
F
Fig. 5-14
I
К ответвительной коробке
J
Наружный прибор
K
Запорный клапан
L
Ж и д ко с т н а я т р у б а и л и т ру б а
высокого давления
M
Газовая труба или труба низкого
давления
N
Сервисный порт
G
Полностью открыт
H
(Боковая установка) Сторона трубопровода
хладагента
I
Направление входящего потока хладагента
J
Отверстие для ключа
5.8. Проверка герметичности и создание вакуума
(Fig. 5-13)
1
Проверка герметичности (Fig. 5-13)
Проверку герметичности следует осуществлять при помощи нагнетания азота. Метод
проверки приведен на следующем рисунке.
(1) Подключение проверочного инструмента. Осуществите проверку с закрытым
запорным клапаном. Также обязательно создайте избыточное давление в
жидкостной трубе или трубе высокого давления и в газовой трубе или трубе
низкого давления.
(2) Не нагнетайте давление сразу до достижения указанного давления; добавляйте
давление постепенно.
1
Создайте давление в 0,5 МПа (5 кгс/см
2
G), подождите пять минут, и убедитесь
в том, что давление не падает.
2
Создайте давление в 1,5 МПа (15 кгс/см
2
G), подождите пять минут, и убедитесь
в том, что давление не падает.
3
Создайте давление в 4,15 МПа (41,5 кгс/см
2
G) и измерьте температуру
окружающей среды и давление хладагента.
(3) Если указанное давление поддерживается на том же уровне примерно в течение
суток и не падает, трубы прошли проверку, и утечек нет.
• Если температура окружающей среды изменится на 1°C, давление изменится
примерно на 0,03 МПа (0,3 кгс/см
2
G). Сделайте необходимые исправления.
(4) Если на этапах (2) или (3) давление падает, имеется утечка газа. Найдите источник
утечки газа.
A
Азот
B
Анализатор системы
C
Кнопка Lo (низ.)
D
Кнопка Hi (выс.)
E
К ответвительной коробке
F
Наружный прибор
G
Запорный клапан
H
Жидкостная труба или труба высокого давления
I
Газовая труба или труба низкого давления
K
Сервисный порт
2
Создание вакуума (Fig. 5-14)
Вакуум необходимо создавать через сервисный порт, установленный на запорном
клапане внутреннего прибора и подключенный к вакуумному насосу, который обычно
используется и для жидкостной трубы или трубы высокого давления, и для газовой
трубы или трубы низкого давления. (Создавайте вакуум в жидкостной трубе или
трубе высокого давления и в газовой трубе или трубе низкого давления при закрытом
запорном клапане.)
Помните: Не производите продувку с использованием хладагента.
Предупреждение:
При установке или перемещении прибора в другое место, не подмешивайте
ничего, кроме указанного хладагента, в контур охлаждения. Если произойдет
с м е ш и в а н и е с в о з д у хо м , в ко н т у р е ох л а ж д е н и я м ож е т о б р а з о в а т ь с я
непредусмотренное давление, что приведет к разрыву трубы.
* Необходимо использовать высокоточный гравиметр с точностью до 0,1 кг. Если у Вас
нет высокоточного гравиметра, Вы можете воспользоваться зарядным цилиндром.
Примечание:
• Используйте коллектор манометра, зарядный шланг и другие детали для
хладагента, указанного на приборе.
• Используйте гравиметр. (С точностью до 0,1 кг)
