3. Место монтажа

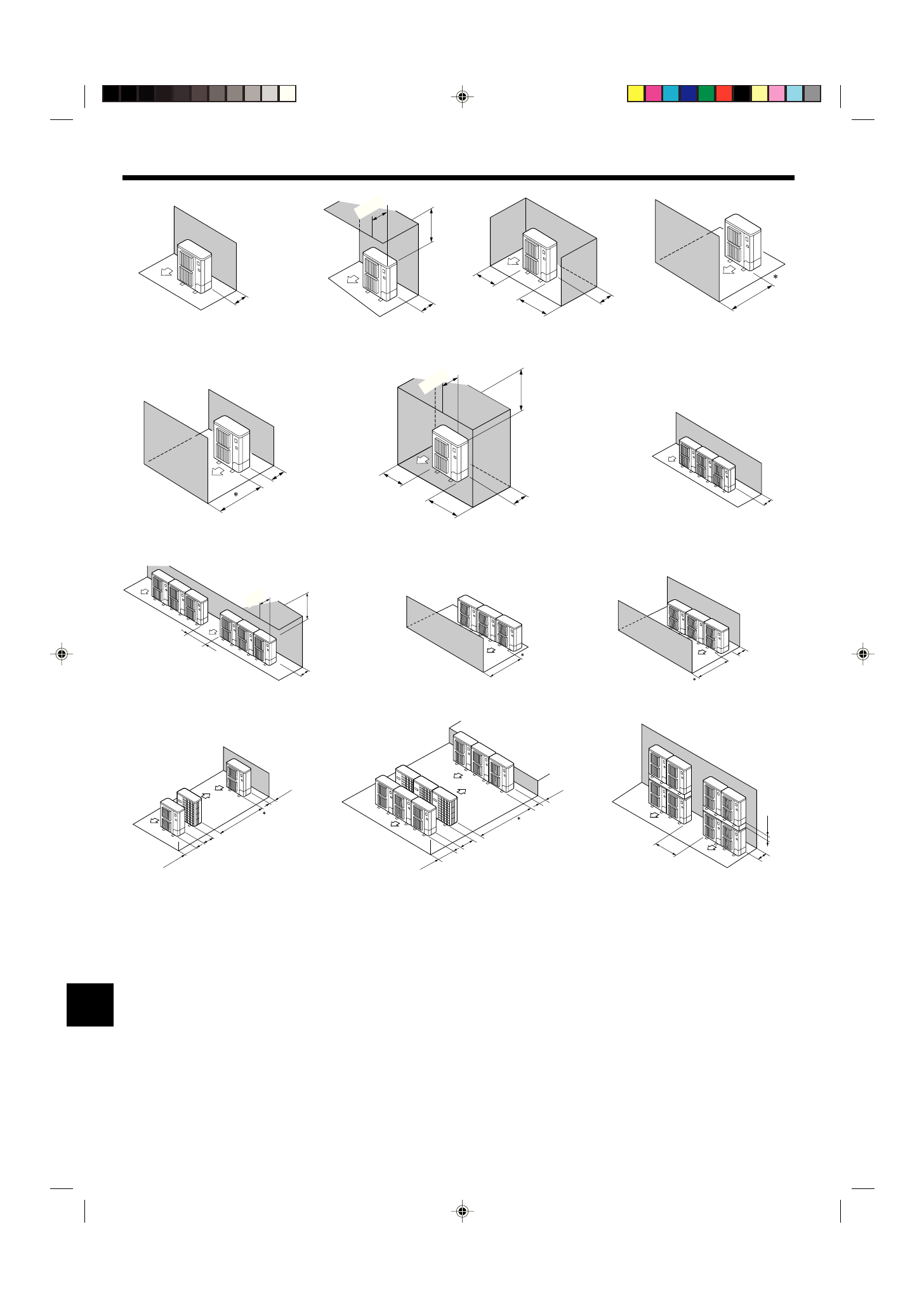

3.4.2. При установке одиночного наружного прибора

Минимальные  размеры  включают,  за  исключением  указанных  Макс.,  значит
Максимальных размеров, следующие размеры.
См. соответствующие значения для каждого случая.

1

Окружающие предметы - только сзади (Fig. 3-5)

2

Окружающие предметы - только сзади и сверху (Fig. 3-6)

3

Окружающие предметы - только сзади и с боковых сторон (Fig. 3-7)

4

Окружающие предметы - только спереди (Fig. 3-8)

∗

При  использовании  дополнительной  направляющей  воздуховыпускного  отверстия,
зазор составляет 500 мм или больше.

5

Окружающие предметы - только спереди и сзади (Fig. 3-9)

∗

При  использовании  дополнительной  направляющей  воздуховыпускного  отверстия,
зазор составляет 500 мм или больше.

6

О к ру ж а ю щ и е   п р ед м е т ы   -   т ол ь ко   с з а д и ,   с   б о ко в ы х   с т о р о н   и   с в е р х у
(Fig. 3-10)

• Не используйте дополнительные воздуховоды для восходящего потока воздуха.

3.4.3. При установке нескольких наружных приборов

Оставьте пространство в 10 мм или больше между приборами.

1

Окружающие предметы - только сзади (Fig. 3-11)

2

Окружающие предметы - только сзади и сверху (Fig. 3-12)

• Не следует устанавливать рядом более трех приборов. Приборы должны находиться

на указанном расстоянии друг от друга.

• Не используйте дополнительные воздуховоды для восходящего потока воздуха.

3

Окружающие предметы - только спереди (Fig. 3-13)

∗

При  использовании  дополнительной  направляющей  воздуховыпускного  отверстия,
зазор составляет 1000 мм или больше.

4

Окружающие предметы - только спереди и сзади (Fig. 3-14)

∗

При  использовании  дополнительной  направляющей  воздуховыпускного  отверстия,
зазор составляет 1000 мм или больше.

5

Расположение приборов в один горизонтальный ряд (Fig. 3-15)

∗

При  использовании  дополнительного  воздуховода  выходного  отверстия  для
восходящего потока воздуха, расстояние должно быть 1000 мм или больше.

6

Расположение приборов в несколько горизонтальных рядов (Fig. 3-16)

∗

При  использовании  дополнительного  воздуховода  выходного  отверстия  для
восходящего потока воздуха расстояние должно быть 1500 мм или более.

7

Расположение приборов вертикальными рядами (Fig. 3-17)

• Можно вертикально расположить до двух приборов.
• Рядом должно быть установлено не более двух вертикальных рядов. Приборы должны

находиться на указанном расстоянии друг от друга.

Fig. 3-6

Fig. 3-10

Fig. 3-11

Fig. 3-12

Fig. 3-13

Fig. 3-14

Fig. 3-15

Fig. 3-16

Fig. 3-17

Fig. 3-9

Fig. 3-8

Fig. 3-7

Fig. 3-5

150

300

1000

Max.

 500

200

300

200

1000

150

1000

250

250

1500

500

Max.

 500

300

1500

500

1500

Max.

 300

1500

1500

500

1000

600

2000

150

1500

600

3000

500

1500

800

150

Мак

с.

Мак

с.

Мак

с.
