154

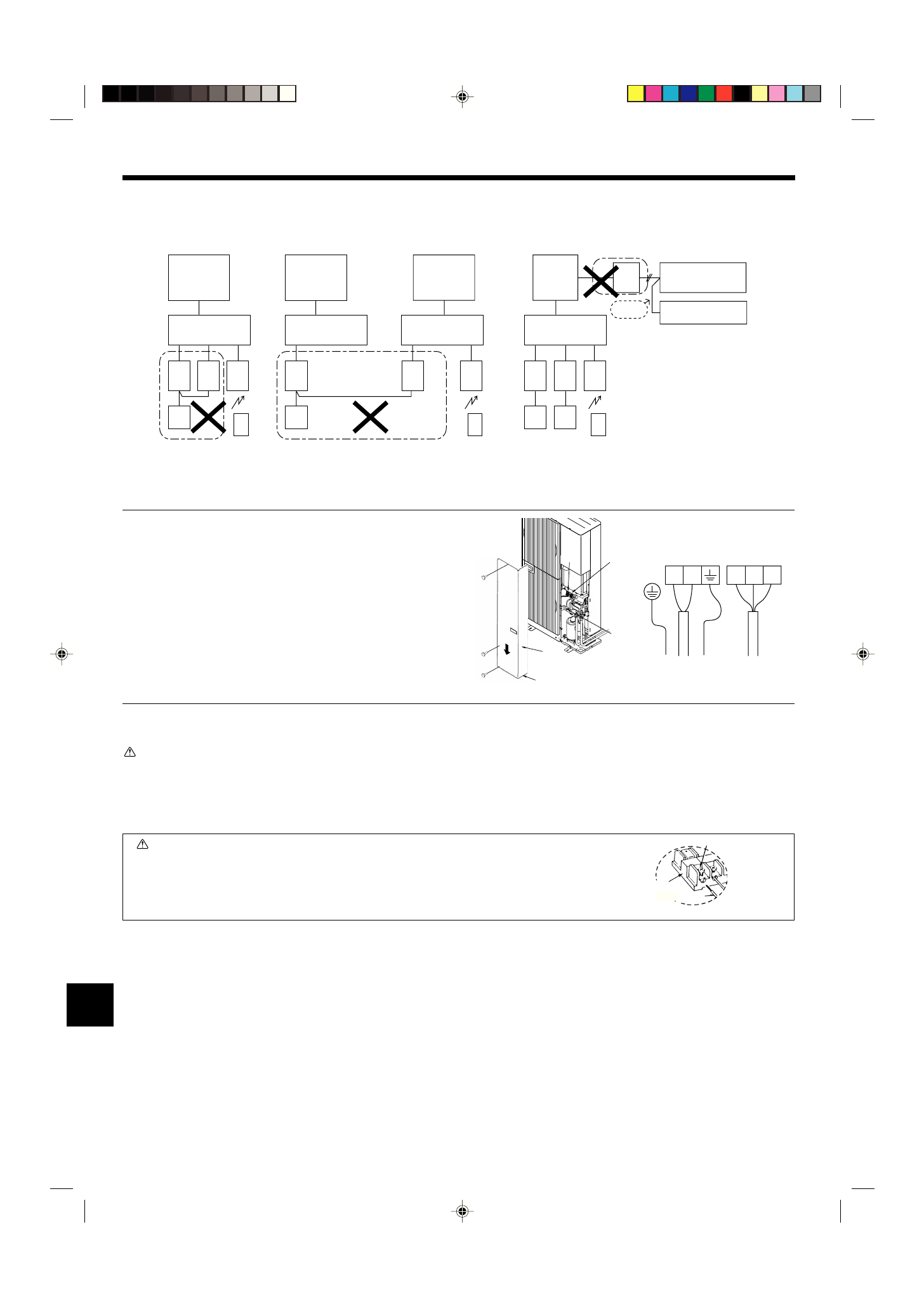

7. Электрические работы

OC

OC

OC

OC

ADP

001

M-NET

BC

A

B

C

IC

RC

IC

IC

R

BC

A

B

C

IC

RC

C

BC

A

B

C

IC

RC

RC

IC

IC

R
C

BC

A

B

C

IC

IC

R
C

[3] Неправильные системы

3-1. Несколькими внутренними приборами нельзя управлять с помощью одного пульта дистанционного управления.
3-2. Системы с различным хладагентом нельзя подключать друг к другу.
3-3. Адаптер M-NET нельзя подключать к наружному прибору.

3-1. Групповая работа с помощью одного

пульта дистанционного управления

3-2. Групповая  работа  между  системами  с  различным

хладагентом

3-3. Подключение адаптера M-NET к наружному прибору

Главный контроллер

(G-50 и т.д.)

Блок электропитания

(тип с 3 ответвлениями)

(тип с 3 ответвлениями)

(тип с 3 ответвлениями)

(тип с 3 ответвлениями)

7.2. Подключение  проводов  ответвительной  коробки/наружного  прибора  и  подключение  кабеля

электропитания наружного прибора

 Предупреждение:

• Обязательно плотно закрепляйте крышки/панель клеммной колодки наружного прибора. Если закрепить ее неправильно, может произойти пожар или поражение

электрическим током из-за влажности, воды и т.д.

• Обязательно  подключайте  кабели  электропитания  и  соединительные  провода  внутренних  приборов,  наружных  приборов  и  ответвительных  коробок

непосредственно к приборам (без промежуточных соединений).
Промежуточные соединения могут привести к ошибкам связи, если вода попадет в кабели или провода и приведет к недостаточной изоляции заземления или
плохому электрическому контакту в точке промежуточного соединения.
(Если промежуточное соединение необходимо, обязательно предпримите меры по предотвращению проникновения воды в кабели и провода.)

 Осторожно:

• Следите за правильностью подключения проводов.
• Крепко затягивайте винты клемм для предотвращения их раскручивания.
• После затяжки, немного потяните за провода, чтобы убедиться, что они остаются на месте.
• Если соединительный провод подключить к клеммной колодке неправильно, прибор не будет работать

надлежащим образом.

• Подсоедините провод из ответвительной коробки к клеммной колодке надлежащим образом.
• В целях последующего обслуживания, не подключайте соединительный провод с натяжкой.

Детали подключения

7.1. Наружный прибор (Fig. 7-1)

1

Снимите защитную панель.

2

Проведите кабели согласно Fig. 7-1.

A

Клеммы заземления

B

Клеммная панель

C

Клемма

D

Сервисная панель

E

Прокладывайте кабели так, что они не соприкасались с центром эксплуатационной
панели или газового клапана.

Клеммная колодка

Ослабьте винт клеммы.

Токоподводящий провод

Fig. 7-1

A

B

C

D

E

L N

S1 S2 S3
