147

3. Место монтажа

3.1. Трубы хладагента

См. раздел 5.2. Длина труб и разность высот.

3.2. Выбор места установки наружного прибора

•

Не устанавливайте прибор в местах, подверженных воздействию прямых солнечных
лучей или других источников нагрева.

•

Выберите такое размещение, чтобы шум при работе прибора не беспокоил окружающих.

•

Выберите  место,  удобное  для  проведения  кабелей  и  трубопроводов  к  источнику
питания и внутреннему прибору.

•

Не устанавливайте прибор в местах, где возможна утечка, возникновение, приток
или накопление горючих газов.

•

Примите во внимание, что во время работы прибора из него может капать вода.

•

Выберите место, способное выдержать вес и вибрацию прибора.

•

Не  устанавливайте  прибор  в  местах,  где  он  может  быть  засыпан  снегом.  В  тех
регионах, где возможны сильные снегопады, требуется принять специальные меры
предосторожности  (например,  разместить  прибор  повыше  или  смонтировать  на
воздухозаборнике козырек) с целью предотвращения закупорки воздухозаборника
снегом или прямого воздействия ветра. В противном случае возможно уменьшение
потока воздуха, что может привести к сбою.

•

Не устанавливайте прибор в местах, подверженных влиянию летучих масел, пара
или сернистых испарений.

•

Д л я   т р а н с п о р т и р о в к и   н а р у ж н о го   п р и б о р а   и с п ол ь з у й т е   ч е т ы р е   р у ч к и ,
расположенные на приборе слева, справа, спереди и сзади. При переносе прибора
за нижнюю часть можно придавить руки или пальцы.

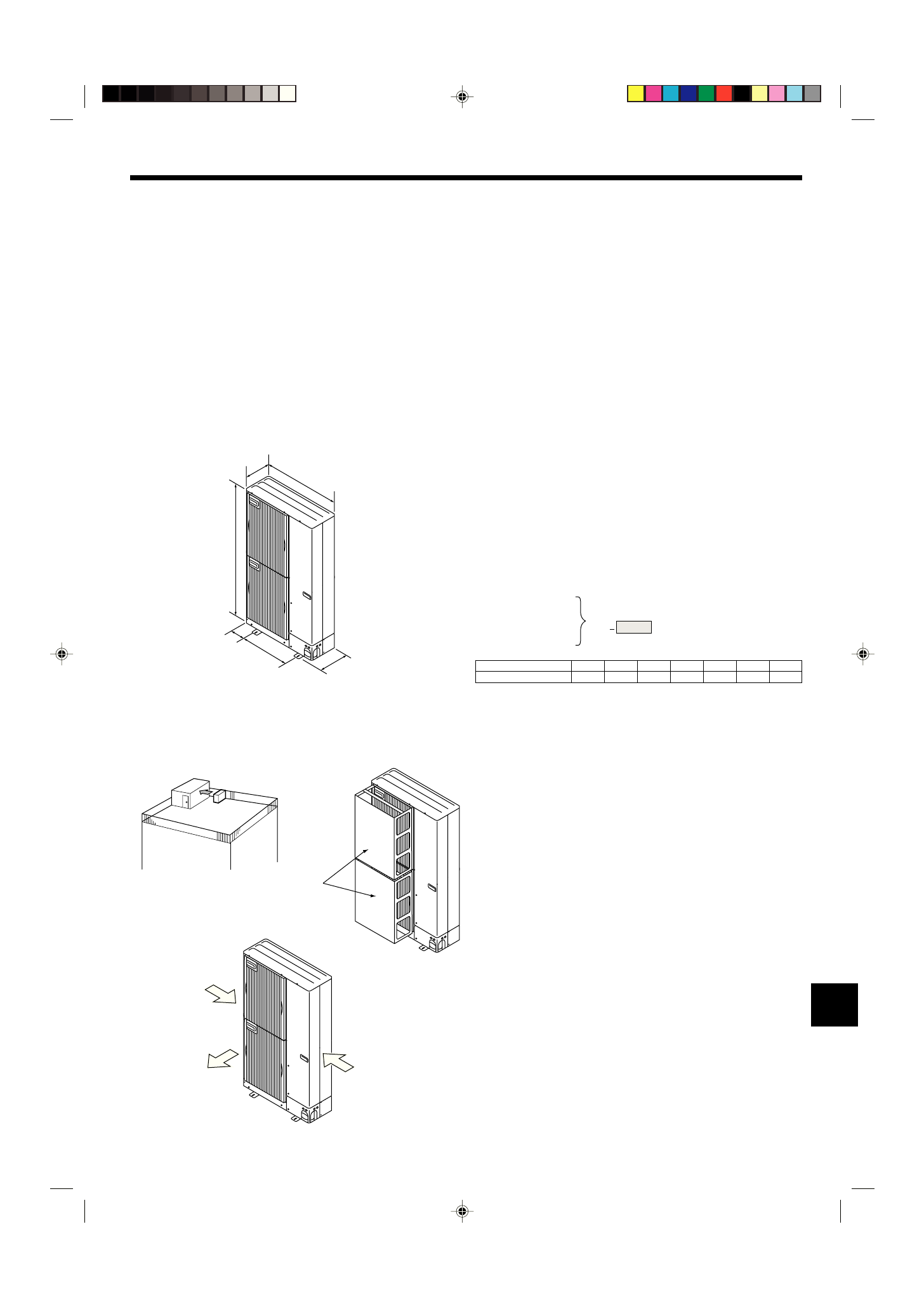

3.3. Ко н т у р н ы е   га б а р и т ы   ( Н а ру ж н ы й   п р и б о р )

(Fig. 3-1)

Ограничения по монтажу внутреннего прибора

Вам необходимо обратить внимание на то, что к данному наружному прибору можно
подключить внутренние приборы следующих моделей.
• Можно подключать внутренние приборы с номерами моделей 22, 25, 35, 50, 60, 71,

80.  В  таблице  ниже  приводятся  возможные  комбинации  внутренних  приборов  по
схеме 2-8 в помещении.

Проверка

Номинальную  мощность  следует  определить  с  учетом  таблицы  ниже.  Количество
приборов ограничено числом от 2 до 8. На следующем этапе, убедитесь, что общая
выбранная номинальная мощность будет находиться в пределах 4,4 - 18,5 кВт.

Пример:

MSZ-60

=

6,0

SEZ-35

=

3,5

SLZ-35

=

3,5

Общая номинальная мощность

SEZ-25

=

2,5

 18,0

≤

 18,5 кВт

SLZ-25

=

2,5

Тип внутреннего прибора

22

25

35

50

60

71

80

Номинальная мощность (охлаждение) (кВт)

2,2

2,5

3,5

5,0

6,0

7,1

8,0

Комбинации, в которых общая мощность внутренних приборов превышает мощность
наружного  прибора  (=14,0  кВт),  понизят  производительность  каждого  внутреннего
прибора  по  охлаждению  до  уровня  ниже  его  номинальной  производительности  по
охлаждению.  Следовательно,  по  мере  возможности,  комбинируйте  внутренние
приборы с наружным прибором, не выходя за пределы мощности наружного прибора
(=14,0 кВт).

3.4. Вентиляция и сервисное пространство

3.4.1. Установка в местах, где возможен сильный ветер

При  монтаже  наружного  прибора  на  крыше  или  другом  месте,  не  защищенном  от
ветра, расположите вентиляционную решетку прибора так, чтобы она не подвергалась
воздействию сильного ветра. Сильный ветер, дующий прямо в выходное отверстие,
может препятствовать нормальному потоку воздуха, что может привести к сбою.
Ниже приведены три примера соблюдения мер предосторожности против сильного
ветра.

1

Расположите  прибор  так,  чтобы  выходное  отверстие  было  направлено  к  самой
близкой из доступных стен на расстоянии около 50 см от стены. (Fig. 3-2)

2

Установите  дополнительный  воздуховод  выходного  отверстия  и  основной
воздуховод, если прибор установлен в месте, где сильный ветер от тайфуна и др.
может попадать непосредственно в вентиляционную решетку. (Fig. 3-3)

A

Воздуховод выходного отверстия

3

По  возможности  разместите  прибор  так,  чтобы  воздух  из  выходного  отверстия
выдувался  в  направлении,  перпендикулярном  к  сезонному  направлению  ветра.
(Fig. 3-4)

B

Направление ветра

Fig. 3-1

(мм)

950

300+30

1350

175

600

370

Fig. 3-3

Fig. 3-4

Fig. 3-2

A

B
