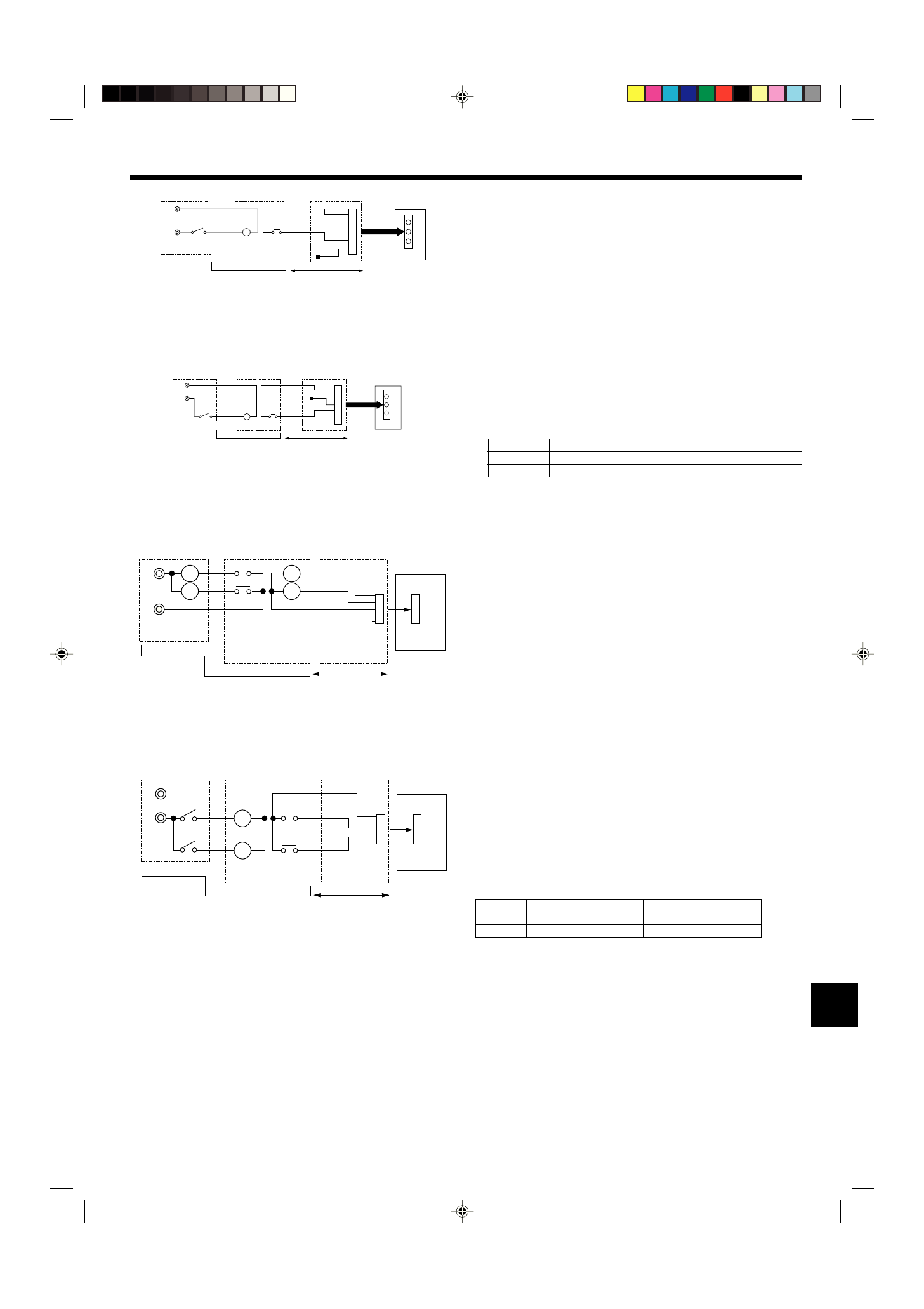

9. Специальные функции

9.1. Режим низкого шума (модификация “на месте”)

(Fig. 9-1)

После выполнения нижеприведенной модификаций шум работы наружного прибора
может быть уменьшен примерно на 3-4 дБ.
Режим  низкого  шума  активизируется  после  подключения  отдельно  поставляемого
таймера или подключения контактного входа переключателя “ON/OFF” (Вкл./ Выкл.) к
разъему CNDM (также поставляется отдельно) на пульте управления наружного прибора.
• Эта возможность зависит от температуры и условий окружающей среды и т.д.

1

При  использовании  внешнего  входного  адаптера  (PAC-SC36NA)  (поставляется
отдельно) дополните электросхему как показано ниже.

9.2. Функция  по  запросу  (модификация  на  месте)

(Fig. 9-2)

• Имеется возможность снижения потребления электроэнергии в пределах от 0 до

100 процентов при осуществлении следующего монтажа на месте.
Функцию  по  запросу  можно  включить  путем  добавления  имеющегося  на  рынке
входного контактного переключателя ON/OFF (ВКЛ/ВЫКЛ) к разъему CNDM (вход
контактной точки по запросу, продается отдельно).

1

Включите “Адаптер  внешнего  входа  (PAC-SC36NA)”  в  контур,  как  показано  на
схеме слева.

2

Путем переключения SW7-1 на плате контура управления наружным прибором,
можно задать следующие ограничения потребляемой мощности (по сравнению с
номинальной мощностью).

A

Панель дистанционного управления

B

Релейный контур

C

Внешний входной адаптер
(PAC-SC36NA)

D

Панель управления наружным прибором

E

Источник питания реле

F

Приобретается на месте

G

Макс. 10 м

H

Оранжевый

I

Коричневый

J

Красный

Fig. 9-1

A

Панель дистанционного управления

B

Релейный контур

C

Внешний входной адаптер
(PAC-SC36NA)

D

Панель управления наружным прибором

E

Источник питания реле

F

Приобретается на месте

G

Макс. 10 м

H

Оранжевый

I

Коричневый

J

Красный

Fig. 9-2

SW1

X

CNDM

X

B

C

H

I

J

G

D

1

3

A

E

F

1

2

3

F

E

A

B

C

H

I

J

D

1

3

G

Y

Y

CNDM

SW2

1

2

3

SW7-1

Потребляемая мощность, когда SW2 включен

OFF (ВЫКЛ)

0% (Принудительная остановка компрессора)

ON (ВКЛ)

50%

9.3. Функция  выявления  ошибок  и  мониторинга

работы компрессора (CN51)

A

Панель дистанционного управления

B

Релейный контур

C

Внешний выходной адаптер

D

Панель управления наружным прибором

E

Электропитание индикаторов

F

Приобретается на месте

G

Макс. 10 м

CN51

X

5

4

3

A

C

D

5

E

1

B

G

Y

X

Y

L

1

L

2

F

L1 :

Индикатор сигнализации об ошибке

L2 :

Индикатор работы компрессора

X, Y : Реле (стандартная обмотка 0,9Вт или менее для напряжения 12В постоянного тока)

X, Y : Реле (DC1мА)

9.4. Автозамена  -  функция  блокировки  режима

работы внешним сигналом (CN3S)

A

Панель дистанционного управления

B

Релейный контур

C

Внешний выходной адаптер

D

Панель управления наружным прибором

E

Электропитание индикаторов

F

Приобретается на месте

G

Макс. 10 м

ON (ВКЛ)

OFF (ВЫКЛ)

SW1

Обогрев

Охлаждение

SW2

Достоверность SW1

Недостоверность SW1

* Внутренний прибор, работающий в режиме, отличающемся от режима, задаваемого

внешним сигналом, будет находиться в режиме ожидания.

* Эта настройка вступает в силу при остановке внешнего прибора.
* Режим,  заданный  во  время  тестового  прогона,  имеет  приоритет  по  отношению  к

режиму, заданному для использования этой функции.

1

3

A

C

D

E

B

G

F

CN3S

X

Y

X

Y

SW1

SW2

1

2
3

Fig. 9-3

Fig. 9-4
