2. Монтажная схема и детали

1. Меры предосторожности

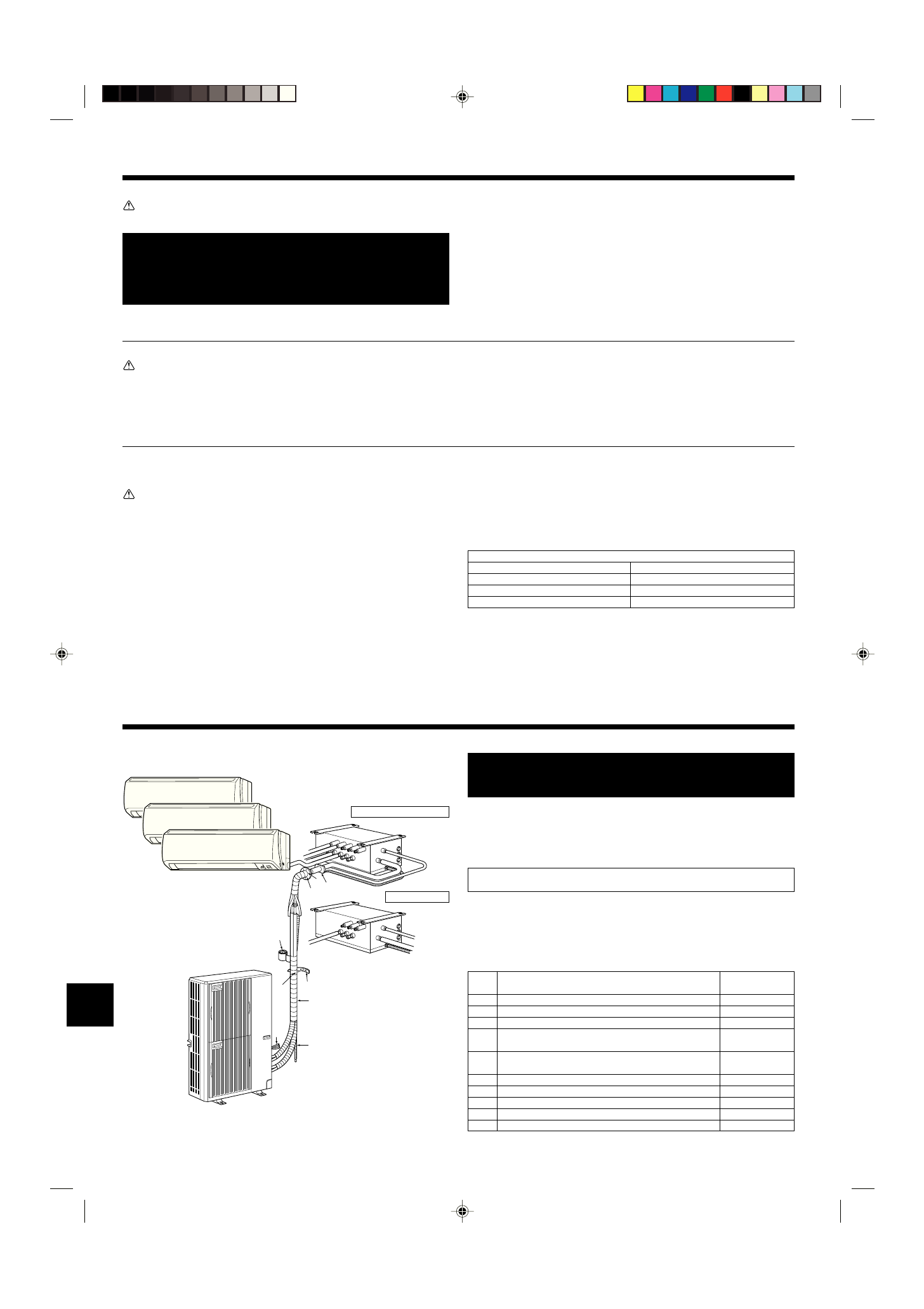

2.1. Перед установкой (Fig. 2-1)

Данное руководство по монтажу относится только к установке наружного
прибора. Информация об установке внутренних приборов и ответвительной
коробки приводится в руководстве по монтажу, прилагаемому к каждому
прибору.

Любые  конструкционные  изменения,  необходимые  для  монтажа,  должны  отвечать
требованиям местных постановлений в строительной сфере.

Эта схема предназначена для иллюстрации конфигурации принадлежностей.
Для осуществления фактического монтажа, наружный прибор необходимо повернуть
на 180°.

Прибор  должен  устанавливать  подрядчик,  имеющий  специальное  разрешение,
согласно требованиям местных постановлений.

Примечание:
Размеры,  приведенные  около  стрелок  выше,  необходимы  для  обеспечения
производительности  кондиционера.  Устанавливайте  прибор  в  наиболее
широком  месте,  насколько  это  возможно,  для  последующего  обслуживания
или ремонта.

Детали, подлежащие самостоятельному приобретению

A

Соединительный провод ответвительной коробки/наружного прибора

1

(3-х жильный,

ø

 от 1,6 до 2,0 мм/AWG14-AWG12)

B

Удлинительная труба

1

C

Манжета для отверстия в стене

1

D

Крышка для отверстия в стене

1

E

Полоска для крепления труб
(количество зависит от длины трубопровода).

от 2 до 7

F

Крепежный винт для

E

 4

×

 20 мм

(количество зависит от длины трубопровода).

от 2 до 7

G

Лента трубопровода

1

H

Шпаклевка

1

I

Дренажный шланг (твердая труба из ПВХ VP16)

1

J

Охлаждающее масло

1

K

Кабель электропитания (2-х жильный,

ø

 2,6 мм/AWG10)

1

Fig. 2-1

K

A

H

I

B

C

D

E

F

G

Ответвительная коробка

с 5 ответвлениями

с 3 ответвлениями

Наружный прибор

1.3. Перед электрическими работами

 Осторожно:

•

Обязательно установите автоматические выключатели. В противном случае
возможно поражение электрическим током.

ВАЖНО
Убедитесь в том, что используемый прерыватель утечки тока совместим с
более высокой гармоникой.
Всегда  пользуйтесь  прерывателем  утечки  тока,  так  как  данный  прибор
оборудован инвертором.
Прерыватель  утечки  тока,  несовместимый  с  более  высокой  гармоникой,
может стать причиной неправильной работы инвертора.

•

Используйте  для  электропроводки  стандартные  кабели,  рассчитанные  на
соответствующую мощность. В противном случае может произойти короткое
замыкание, перегрев или пожар.

•

При монтаже кабелей питания не прикладывайте растягивающих усилий. Если
соединения  ненадежны,  кабель  может  отсоединиться  или  порваться,  что
может привести к перегреву или возникновению пожара.

•

Обязательно  заземлите  прибор.  Не  присоединяйте  провод  заземления  к
газовым или водопроводным трубам, громоотводам или телефонным линиям
заземления.  Отсутствие  надлежащего  заземления  может  привести  к
поражению электрическим током.

•

Используйте автоматические выключатели (прерыватель утечки тока на землю,
разъединитель  (плавкий  предохранитель  +B)  и  предохранитель  корпуса)  с
указанным  предельным  током.  Если  предельный  ток  автоматического
выключателя больше, чем необходимо, может произойти поломка или пожар.

1.4. Перед тестовым прогоном

 Осторожно:

•

Перед  началом  эксплуатации  проверьте,  что  все  пульты,  щитки  и  другие
защитные  части  правильно  установлены.  Вращающиеся,  нагретые  или
находящиеся под напряжением части могут нанести травмы.

•

Не  прикасайтесь  ни  к  каким  выключателям  влажными  руками.  Это  может
привести к поражению электрическим током.

•

Не  прикасайтесь  к  трубам  с  хладагентом  голыми  руками  во  время  работы
прибора.  Трубы  с  хладагентом  при  работе  прибора  нагреваются  или
охлаждаются  в  зависимости  от  состояния  циркулирующего  хладагента.
Прикосновение к трубам может привести к ожогу или обморожению.

•

После остановки прибора обязательно подождите по крайней мере пять минут
перед  выключением  главного  выключателя  питания.  В  противном  случае
возможна протечка воды или поломка прибора.

1.5. Использование  кондиционеров  с  хладагентом

R410A

 Осторожно:

•

Для соединения медных или медносплавных бесшовных труб, предназначенных
для хладагента, используйте медный фосфор C1220. Удостоверьтесь, что изнутри
трубы  чисты  и  не  содержат  никаких  вредных  загрязнителей,  таких  как
соединения  серы,  окислители,  мелкий  мусор  или  пыль.  Используйте  трубы
указанной толщины. (См. стр. 138) При использовании имеющихся труб, которые
применялись для хладагента R22, обратите внимание на следующее.

-

Замените хомуты на муфтах и перезатяните соединенные секции.

-

Не используйте тонкие трубы. (См. стр. 138)

•

Храните  трубы,  предназначенные  для  установки  в  закрытом  помещении,
запечатанными, а также оставьте запечатанными их концы; распаковывайте
их  непосредственно  перед  пайкой.  (Оставьте  коленчатые  трубы  и  т.д.  в
упаковке.)  Если  пыль,  мелкий  мусор  или  влага  попадут  в  трубопроводы
хладагента, может произойти порча масла или поломка компрессора.

•

Используйте  в  качестве  масла  охлаждения  для  покрытия  соединительных
муфт  масло  сложного  или  простого  эфира  или  алкинбензол  (в  небольшом
количестве).  Если  в  масле  охлаждения  присутствует  минеральное  масло,
может произойти порча масла.

•

Используйте  только  хладагент  R410A.  В  случае  использования  другого
хладагента хлор может испортить масло.

•

Используйте нижеперечисленные инструменты, специально предназначенные
для  работы  с  хладагентом  R410A.  Для  работы  с  хладагентом  R410A
необходимы  следующие  инструменты.  При  возникновении  каких-либо
вопросов обратитесь к ближайшему дилеру.

Инструменты (для R410A)

Набор шаблонов

Инструмент для затяжки муфт

Шланг зарядки

Калибр регулирования размера

Детектор утечки газа

Адаптер вакуумного насоса

Ключ с регулируемым усилием

Электронный измеритель зарядки хладагента

•

Используйте только специальные инструменты. Попадание пыли, мелкого мусора
или влаги в трубопроводы хладагента может привести к порче масла охлаждения.

•

Не  используйте  для  зарядки  баллон.  Использование  баллона  для  зарядки
приведет  к  изменению  состава  хладагента  и  снижению  эффективности
работы прибора.
